无孔快挂弹簧挂钩结构设计

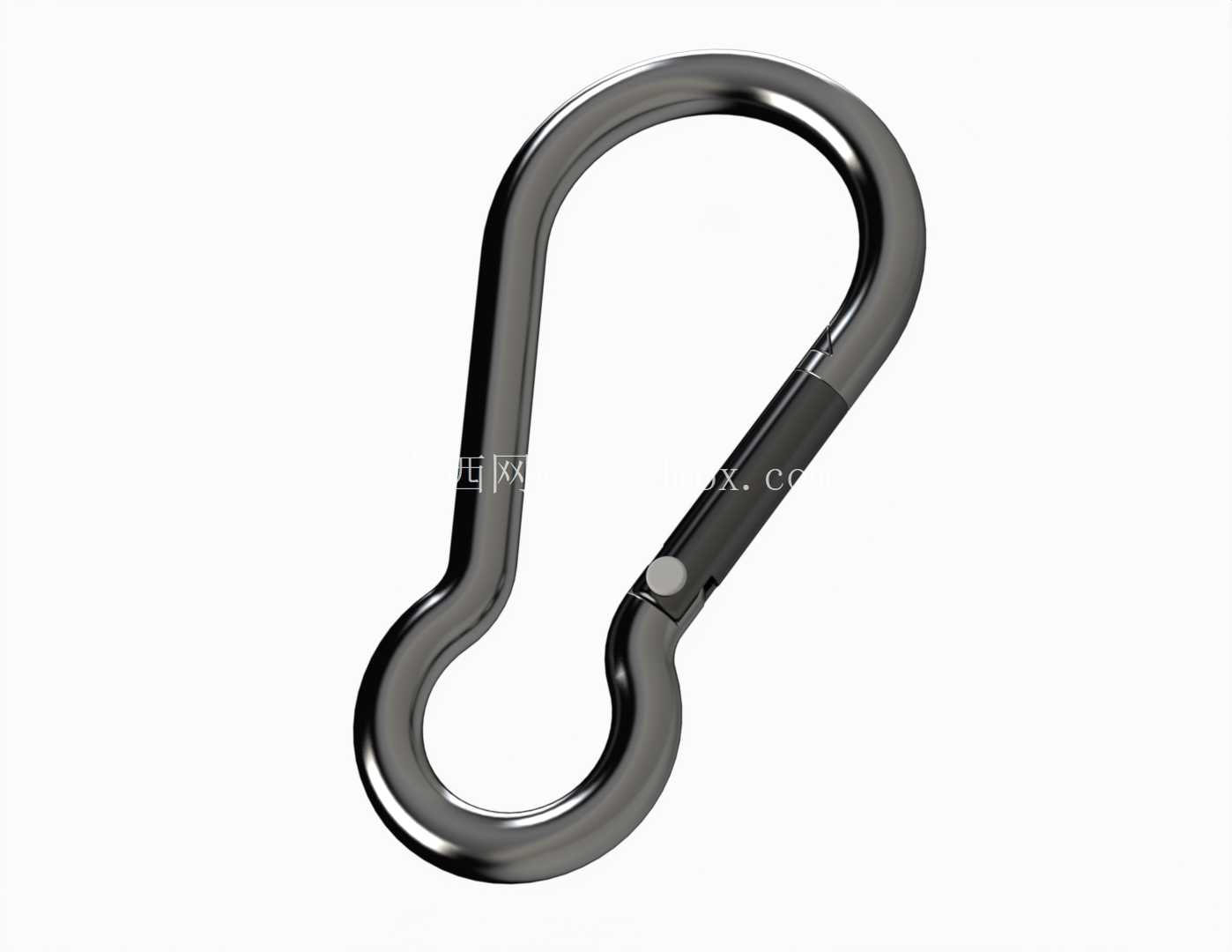

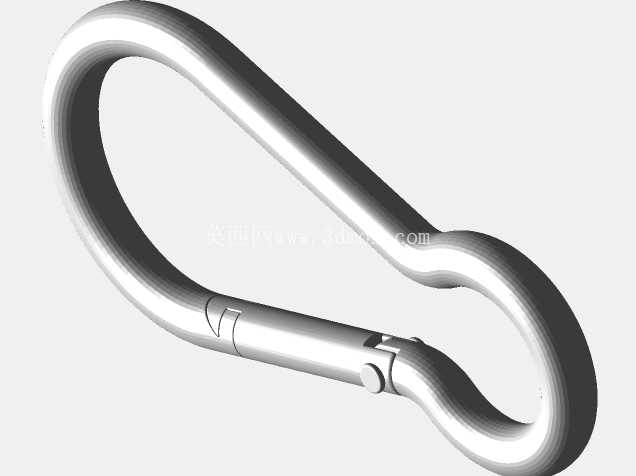

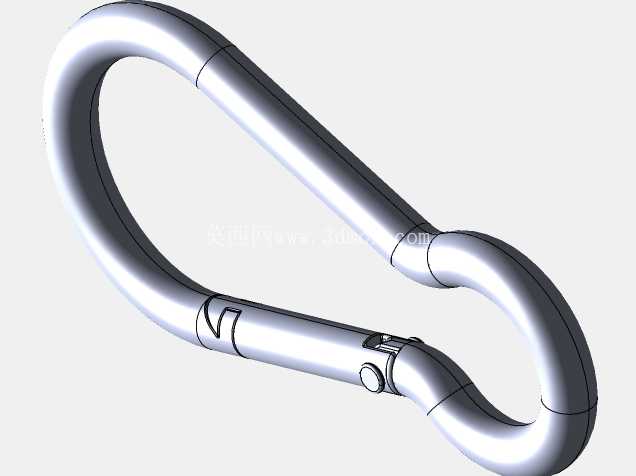

　　日常户外装备配套、工业工位器具挂载、小型工具快装快拆场景里，这类无孔弹簧挂钩的使用频次远高于常规带孔挂具，很多设计新手在做这类小五金件建模时，容易忽略实际使用中的受力边界和开合行程逻辑，最后做出来的模型要么装配干涉，要么实际使用时弹簧复位失效。先从实际使用场景说起，这类挂钩不需要额外打孔穿铆钉固定挂载端，下端的闭环圈可以直接穿织带、钢丝绳或者套在设备的固定挂耳上，上端的开口靠内置的弹簧压杆实现单向锁止，挂入物件时只需要向内按压压杆，开口露出后把挂载件推入钩体，松开压杆后弹簧自动顶起压杆封住开口，避免挂载的物件从开口处滑脱。做结构设计的时候，首先要确定钩体的线径，也就是弯制钩体的金属线材直径，这个参数直接决定了整个挂钩的承重能力，常规日常用的小规格挂钩线径在3mm到5mm之间，对应的单钩额定静载荷在10kg到25kg区间，如果是工业工位用的大规格，线径可以做到8mm，静载承重能到80kg，建模的时候要注意钩体弯曲处的圆角过渡，不能出现直角折弯，不然实际冲压或者冷弯加工的时候会出现应力集中，使用过程中弯折处容易断裂。

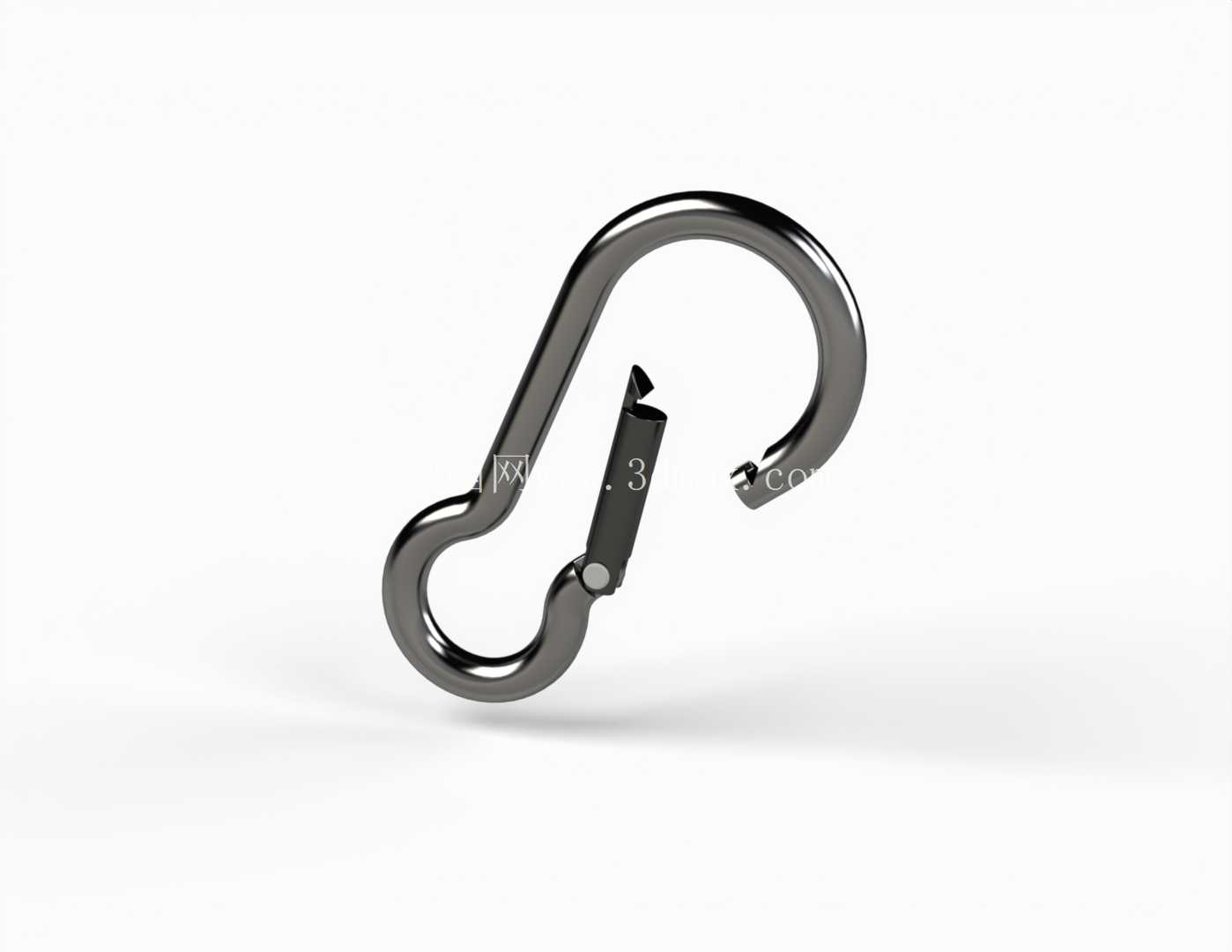

　　然后是压杆的设计，很多新手做压杆的时候会把压杆和钩体开口的贴合面做成平面，实际使用中会出现压杆复位后和钩体端头存在间隙，小尺寸的挂绳或者细铁丝容易从间隙里滑出，正确的设计是在压杆的上端做一个小的内凹弧面，和钩体开口端的圆弧端头完全贴合，压杆的旋转轴位置要做沉孔，把转轴的铆钉头完全沉到钩体侧面以内，避免铆钉突出刮伤挂载的织带或者操作人员的手部。弹簧的选型和安装位设计是整个挂钩的核心，内置的是扭转弹簧，弹簧的两个扭臂分别抵在钩体内侧和压杆的内侧凹槽里，建模的时候要预留弹簧的安装空间，弹簧的中径要比转轴直径大0.2mm到0.3mm，保证弹簧在转轴上转动的时候不会卡滞，弹簧的扭转角度要计算准确，压杆完全压下的时候弹簧的扭转角度不能超过弹簧的极限扭转角，不然弹簧会出现塑性变形，失去复位能力，常规设计里压杆的最大开合角度在25度到30度之间，对应的弹簧扭转行程刚好在弹性形变区间内，松开压杆后能完全复位封死开口。

　　再说到安装边界，因为是无孔设计，下端的闭环圈内径要比配套使用的织带宽度或者挂耳直径大1mm到1.5mm，既不能太大导致挂载后挂钩晃动量过大，也不能太小导致织带穿入困难或者挂耳无法套入，钩体整体的长度方向尺寸要控制在合适范围，常规小规格挂钩整体长度在60mm左右，宽度在30mm左右，不会因为尺寸过大占用过多安装空间，也不会因为尺寸太小导致手指按压压杆的时候操作不便。表面处理的结构预留也要在建模阶段考虑到，如果是做镀锌或者喷塑处理，整个模型的配合间隙要预留0.05mm到0.1mm的涂层厚度，不然表面处理后压杆和钩体的配合面会因为涂层堆积出现卡滞，无法正常开合。

　　还有一个容易被忽略的细节，钩体开口端的端头要做圆弧倒钝，不能有锋利的边缘，不然挂入物件的时候容易刮伤挂载件的表面，压杆的按压位置要做防滑的滚花或者凹槽设计，方便操作人员戴手套的时候也能顺利按压开压杆，不会出现打滑的情况。这类挂钩在实际使用中，除了户外登山包、钥匙串的日常使用，在工业场景里还会用来挂置小型工具、安全绳挂点、设备管线的临时固定，所以建模的时候所有的棱边都要做R0.3以上的圆角，避免锐边割伤使用者，钩体的弯曲弧度要顺滑，整个受力路径沿着钩体的线材方向传递，不要出现应力集中的拐点，保证承重时受力均匀，不会在局部位置出现断裂失效。
