垂直循环旋转立体停车承载设备

　　在城市核心商圈、老旧小区、医院门诊楼周边这类土地资源极度紧张的区域，地面平面车位的供给缺口长期存在，传统地面停车场单车位占地约12-15平方米，遇到地块狭长、边角空间无法规整排布车位的场景，土地利用率会进一步下降，这类垂直循环结构的旋转停车设备，正是针对这类零散小面积地块的车位扩容需求设计。不同于普通升降横移类停车设备需要预留横向移动通道，该类旋转停车设备采用闭环链条牵引结构，整体安装占地仅需两个标准地面车位的宽度，纵深方向预留1.2米的检修通道即可完成布设，单组设备可承载6台小型乘用车，土地利用率较平面停车提升3倍左右，适配建筑边角、道路侧方剩余窄面地块的车位增设需求。

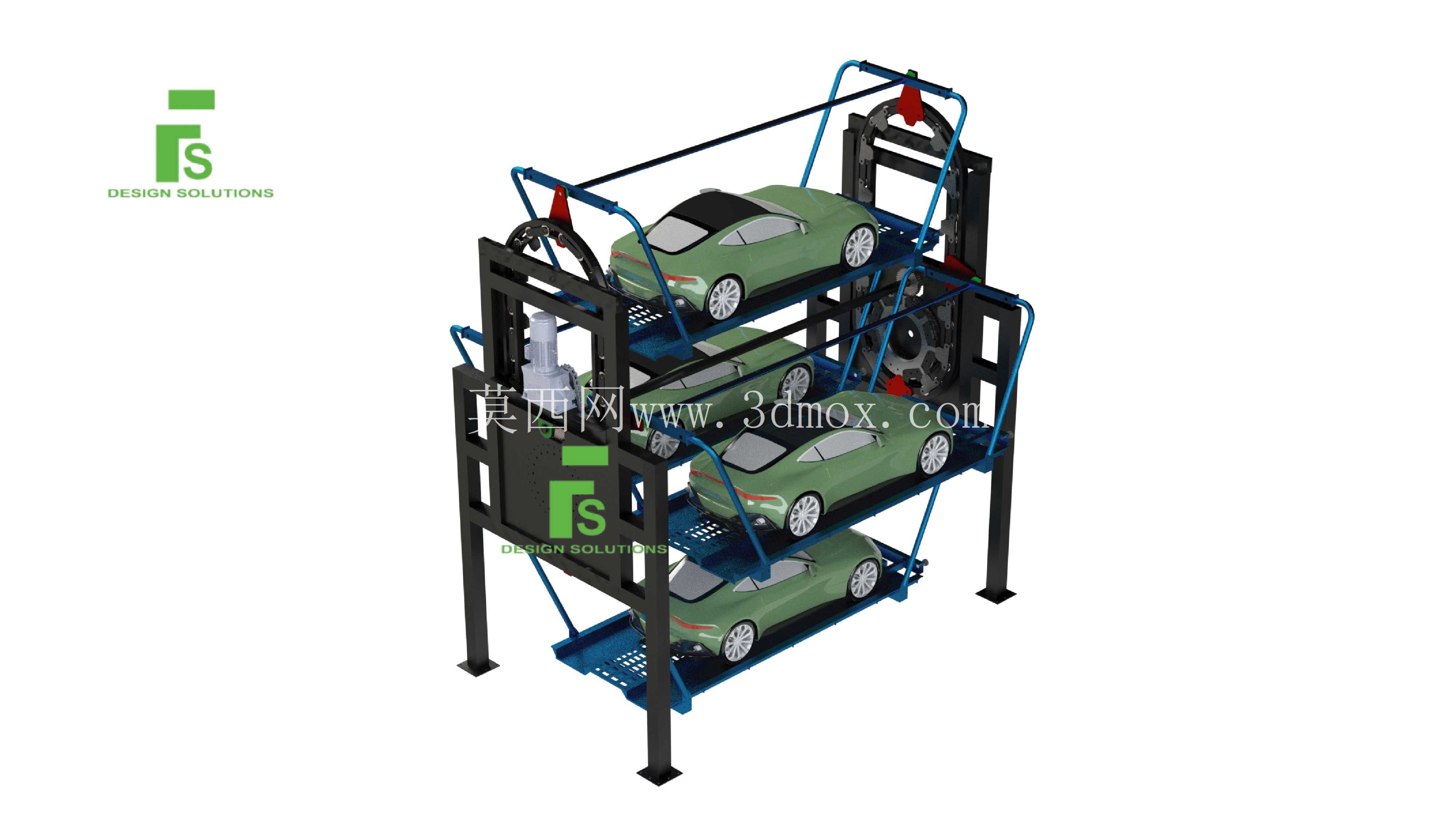

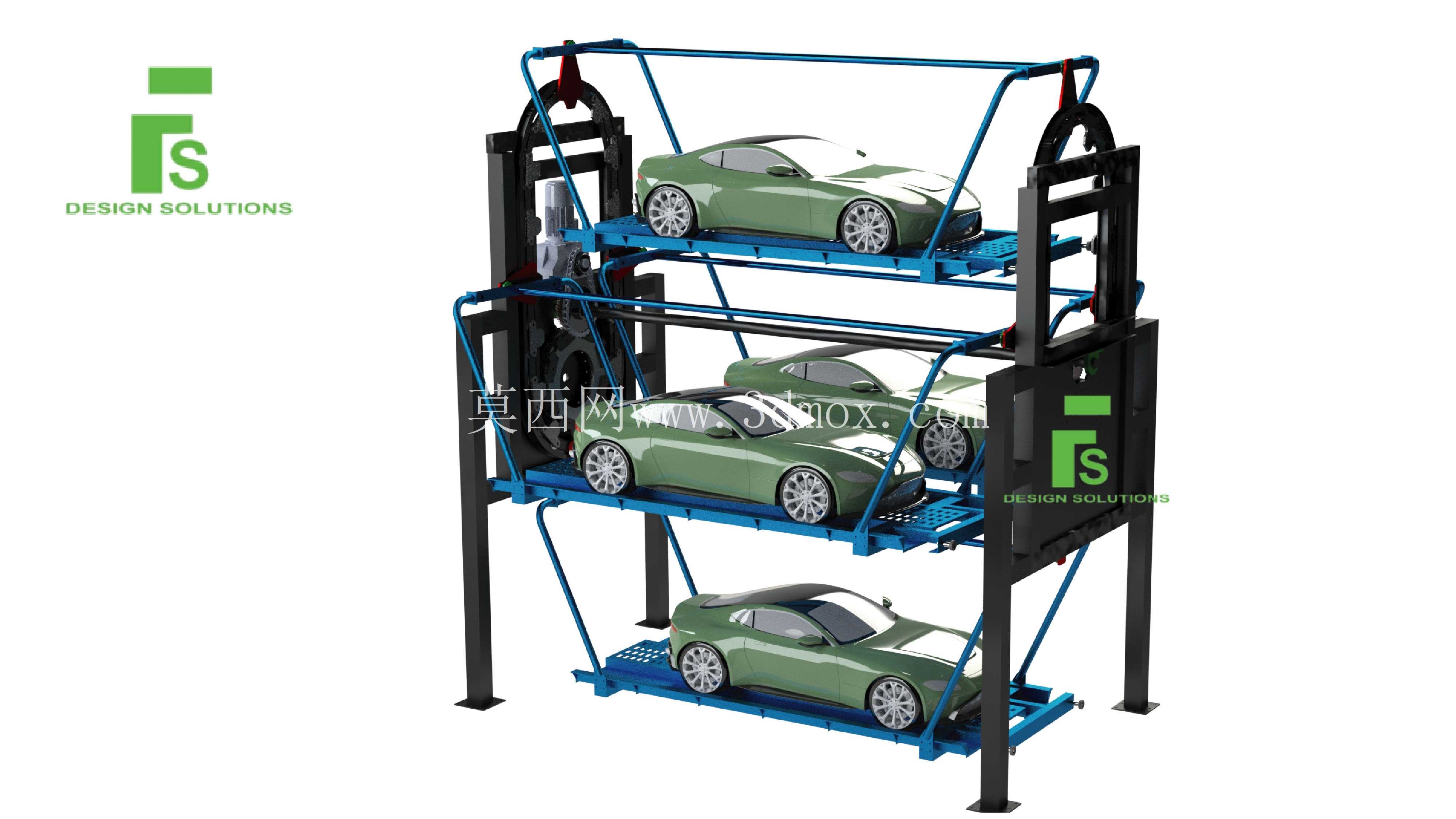

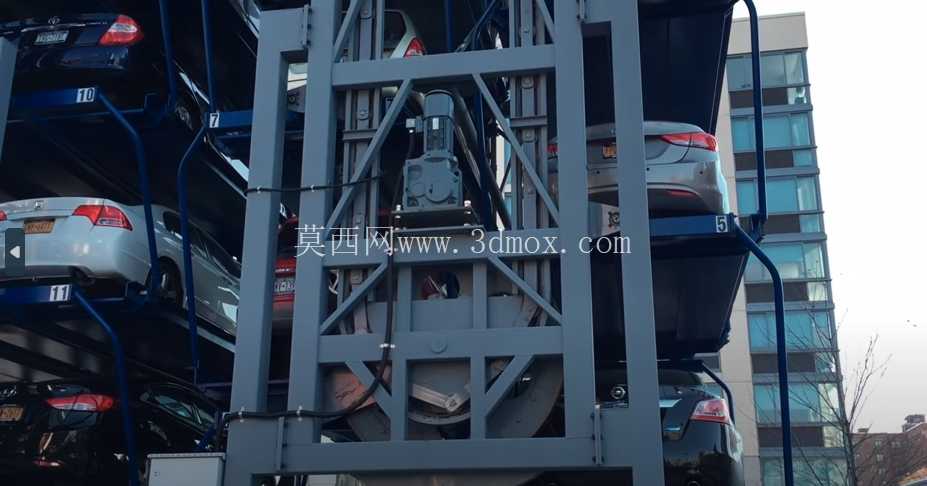

　　从结构设计逻辑来看，设备主体采用型钢焊接成型的立式框架作为承载基体，两侧对称布置的链轮传动组件带动挂载车位的托架做闭环回转运动，每个载车托架通过铰接结构与牵引链条连接，回转过程中托架始终保持水平状态，避免停放车辆出现倾斜滑移。载车板采用花纹钢板折弯成型，边缘设置高度100mm的挡轮结构与车辆限位挡块，适配轴距2.2-2.8米、车重不超过1.8吨的常规家用乘用车停放，载车板表面预留排水孔，可适配露天场景安装使用，避免雨季载车板积水腐蚀车体。设备的驱动单元布置在框架顶部位置，采用减速电机配合链传动的动力输出结构，传动链路设置过载保护装置，当回转过程中遇到异物卡滞、载荷超出额定范围时会自动切断动力输出，触发机械锁止结构固定所有载车托架，避免溜车、坠车风险。每个载车托架的进出位置设置定位传感器，当用户触发取车指令时，控制系统会驱动链轮组以最短回转路径将目标载车板转动到底层出入口位置，出入口位置设置安全光电检测装置，检测到人员或异物停留时会暂停设备运转，保障存取车过程的人员安全。

　　从安装边界来看，设备整体高度约7.2米，安装前需确认地面承载力不小于5吨每平方米，若为地下空间安装需预留顶部0.5米的设备检修与安全间隙，设备框架与周边建筑墙体的最小安全距离不小于0.3米，避免回转过程中载车托架与周边构筑物发生刮碰。框架底部采用膨胀螺栓与混凝土地面固定，若为软土地面安装需额外做混凝土硬化基础，预埋连接钢板保障框架整体稳定性。不同于大组距的大型垂直循环停车设备，该款小型旋转停车结构的托架回转半径更小，运转过程中产生的振动与噪声更低，适合紧邻居民楼、办公区的场景布设，不会对周边环境造成明显的噪声干扰。

　　结构设计阶段充分考虑了日常维护的便利性，链轮、链条等易损耗部件的位置都预留了检修操作空间，日常润滑、磨损件更换无需拆解主体结构即可完成，降低后期运维的人力与时间成本。载车托架的铰接位置采用自润滑轴承，可减少日常润滑维护频次，适配无人值守的公共停车场景使用。在实际场景适配中，该类设备可根据安装地块的尺寸灵活调整载车托架的数量，若地块高度受限可减少托架数量降低整体设备高度，若地块宽度充足也可并排布设多组设备形成小型立体停车区，出入口可统一设置在设备正面，也可根据场地通行方向调整到侧面位置，适配不同场地的车流进出动线。设备的电气控制箱可集成在框架侧面，也可根据管理需求单独设置在岗亭位置，支持刷卡、扫码等多种存取车触发方式，适配不同运营管理模式的停车场景。
