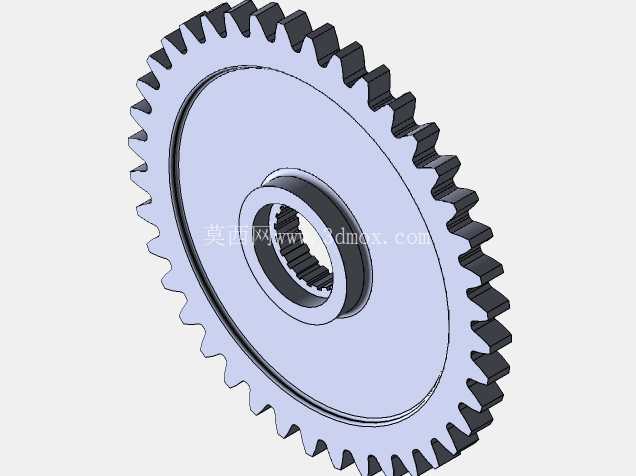

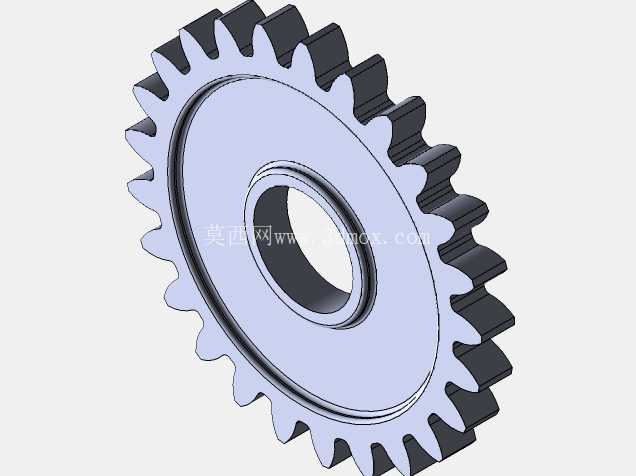

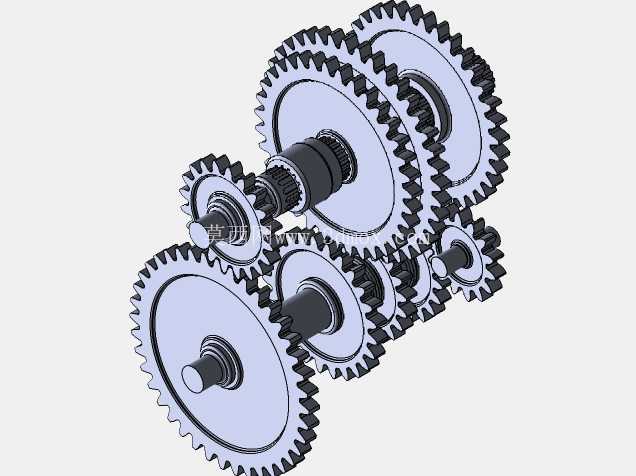

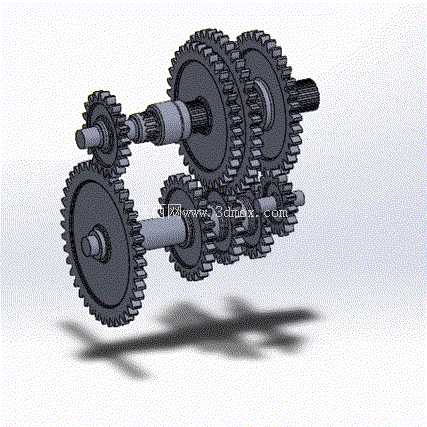

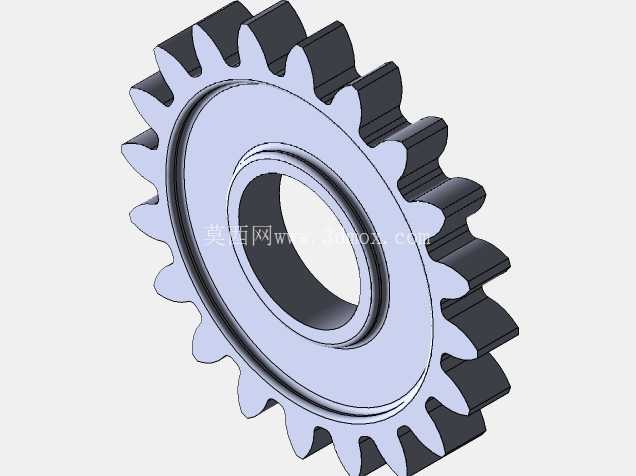

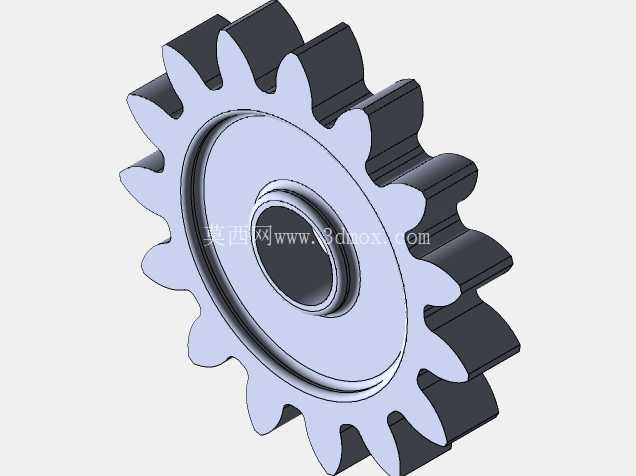

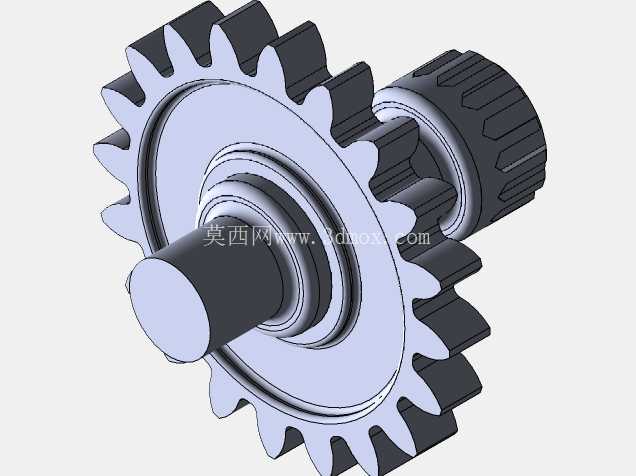

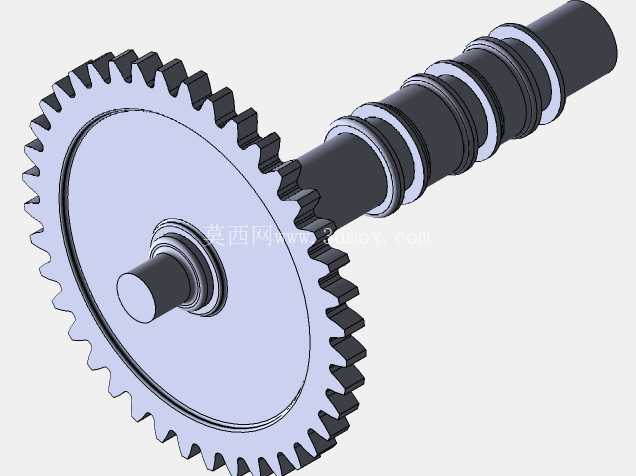

这套多轴滑动啮合齿轮传动结构,核心应用场景覆盖中小功率工业设备的有级变速传动环节,常见于普通卧式车床进给箱、小型台钻变速单元、轻工输送设备的动力换挡模块,以及部分农用机械的行走传动段,核心作用是通过不同齿数齿轮副的啮合切换,在输入转速恒定的前提下输出多档不同转速与扭矩,匹配设备不同工况下的负载与转速需求。从实际功能特性来看,该结构采用平行轴布置方案,共设置三根平行传动转轴,每根轴上通过花键配合固定不同齿数的直齿圆柱齿轮,其中滑动齿轮可沿轴上花键做轴向滑移,通过拨叉推动滑移齿轮与对应轴上的固定齿轮完成啮合,即可切换不同的传动比,相比同步器换挡结构,该滑动啮合方案结构简单、加工成本低、传动扭矩冗余量大,适合转速不高、换挡频次较低的重载传动场景,日常维护仅需定期检查齿轮啮合间隙与花键磨损量即可,对润滑条件的适应性较强,普通工业齿轮油即可满足润滑需求。
设计阶段首先要确定传动比覆盖范围,根据目标设备的最高输出转速、最低输出转速以及输入电机的额定转速,倒推每一档位的传动比分配,确保相邻档位传动比差值处于合理区间,避免换挡时转速差过大打齿;齿轮参数设计上全部采用标准模数直齿圆柱齿轮,压力角取通用20度,齿宽根据传递扭矩核算后取值,所有啮合齿轮的中心距严格按照模数与齿数和的一半计算,保证啮合侧隙处于0.1-0.2mm的合理范围,既避免卡滞又能减少传动回差。

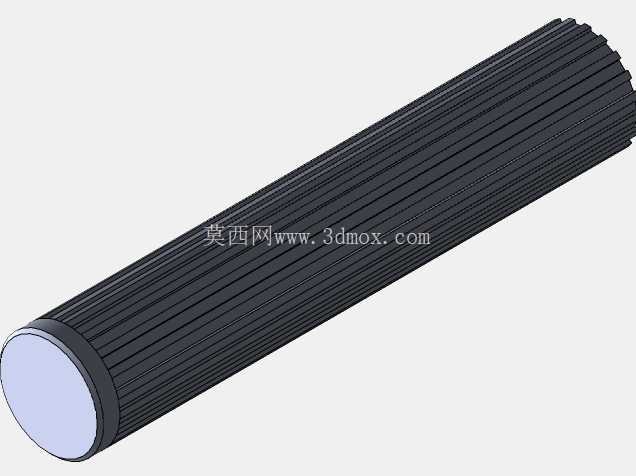

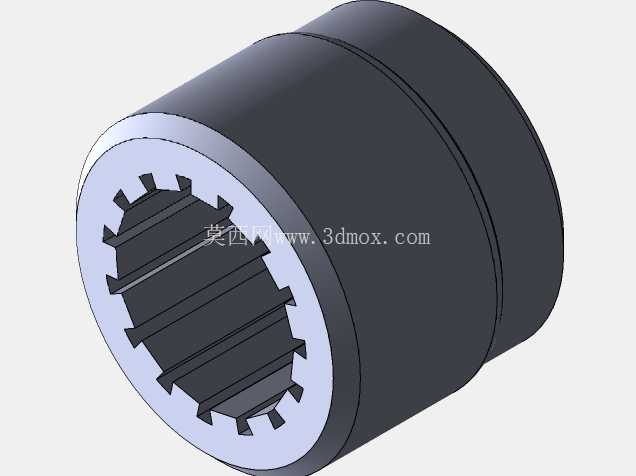

轴系设计方面,每根转轴的支撑段根据受力情况设置不同直径的轴肩,用于轴承与齿轮的轴向定位,滑动齿轮配合的花键采用矩形花键,定心精度满足换挡滑移的顺畅度要求,同时能传递足够的扭矩,轴的两端预留轴承安装位,适配深沟球轴承即可满足径向与少量轴向载荷的支撑需求。安装边界方面,整套齿轮传动结构的轴向总长度根据各齿轮厚度、轴套宽度、轴承厚度以及箱体侧壁厚度累加确定,径向最大轮廓由最大直径齿轮的齿顶圆直径决定,安装时需保证三根轴的平行度公差控制在0.02mm/100mm以内,否则会出现齿轮偏载、磨损加快、传动噪音过大的问题;轴端的动力输入与输出段均设置标准平键槽,可通过联轴器与动力端、执行端直接连接,也可加装带轮、链轮完成动力传递。

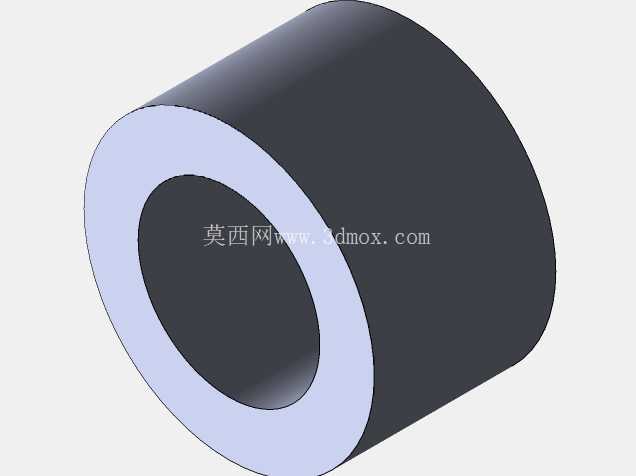

实际装配过程中,需先将固定齿轮通过平键与轴过盈配合固定到位,再装入滑动齿轮与隔套,确认滑动齿轮可沿花键顺畅滑移无卡滞,再将轴承压装到轴的两端支撑位,整体装入箱体后手动盘车检查各档位啮合情况,确保每一档位齿轮啮合长度不低于齿宽的90%,换挡时无顶齿、脱档问题,空载盘车时传动阻力均匀无异常卡顿。该结构的设计难点在于滑移齿轮的行程控制,需精准计算每个档位下滑动齿轮的轴向位置,避免滑移过程中出现同时啮合两个档位的打齿问题,同时要在箱体对应位置设置拨叉槽,保证拨叉的运动行程与齿轮滑移行程完全匹配;另外齿轮的齿端需要做倒角处理,方便换挡时齿轮顺利导入啮合,减少换挡冲击。从传动效率来看,直齿圆柱齿轮的传动效率可达98%以上,多轴串联后的整体传动效率仍能保持在95%左右,能量损耗较低,适合长时间连续运转的工况。针对不同的负载需求,可通过调整齿轮模数、齿宽以及轴的直径来提升承载能力,无需改动整体的轴系布置方案,结构拓展性较强。
