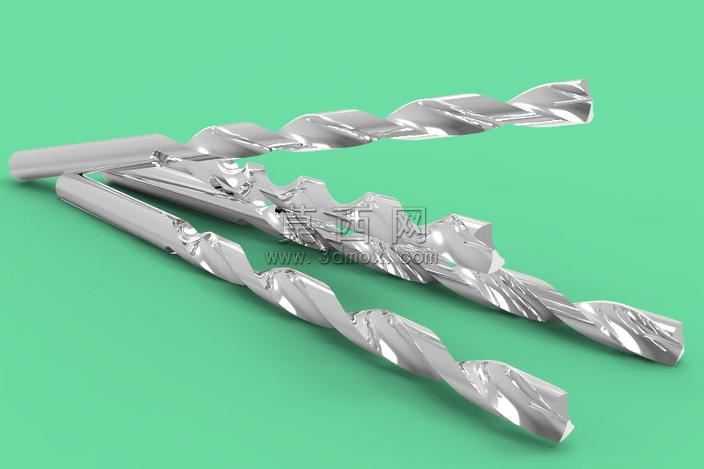

螺旋槽钻具切削工作部件三维建模

本模型为钻具的核心切削工作段三维建模成果，建模过程依托参数化三维设计软件完成，整体围绕钻具实际工作的结构特性展开设计。建模初期先梳理钻具的核心功能逻辑：该部件需要完成钻孔作业中的切削进给、排屑导出、结构承载多重功能，因此首先确定整体的同轴圆柱基体结构，以保证钻具工作时的回转精度，避免钻孔过程中出现偏摆、孔径超差的问题。在螺旋排屑槽的建模环节，采用螺旋扫描结合可变截面修剪的方式完成结构搭建，精准控制螺旋升角参数，匹配金属钻孔作业的排屑需求，保证切屑能够沿着螺旋槽顺畅导出，避免切屑堵塞在孔内造成工件刮伤、钻具卡滞的问题。模型的切削刃部分做了精细化的结构处理，通过曲面延伸、相切约束完成刃口的过渡结构设计，还原实际钻具刃口的几何角度，保证切削作业时的刃口强度与切削锋利度的平衡，既避免刃口过于单薄容易崩损，也防止刃口过于钝厚造成切削阻力过大。渲染环节采用高对比度的材质区分方案，将钻具圆柱基体部分赋予深绿色哑光金属材质，螺旋槽的内曲面赋予亮青色半光泽材质，通过材质色彩的差异清晰展现螺旋槽的曲面走向与结构边界，在深紫色纯色背景的衬托下，能够直观观察到螺旋槽的连续扭转形态、刃口的线性延伸轨迹，以及整体结构的同轴度特征。模型的所有曲面都经过连续性检查，消除了建模过程中可能出现的曲面缝隙、扭曲、破面问题，所有相邻曲面之间保持G1及以上的相切连续，还原实际金属钻具加工后的顺滑曲面质感，结构上完全匹配实际钻具的尺寸比例关系，可用于钻具结构教学、钻孔作业原理演示、五金工具产品展示等场景，能够直观展现钻具螺旋排屑结构的设计逻辑与功能特点。
