简易齿轮箱总成全套零部件结构设计

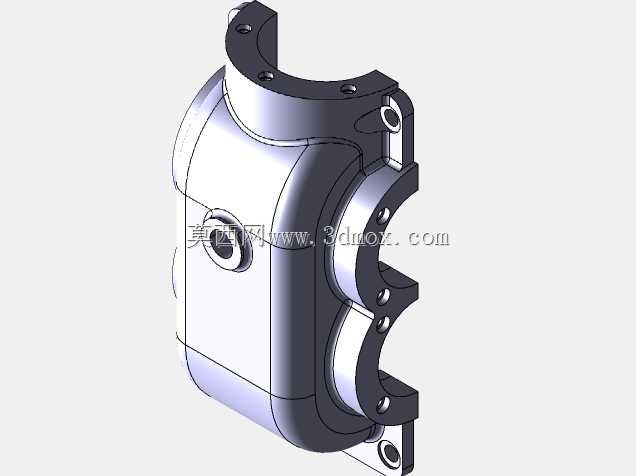

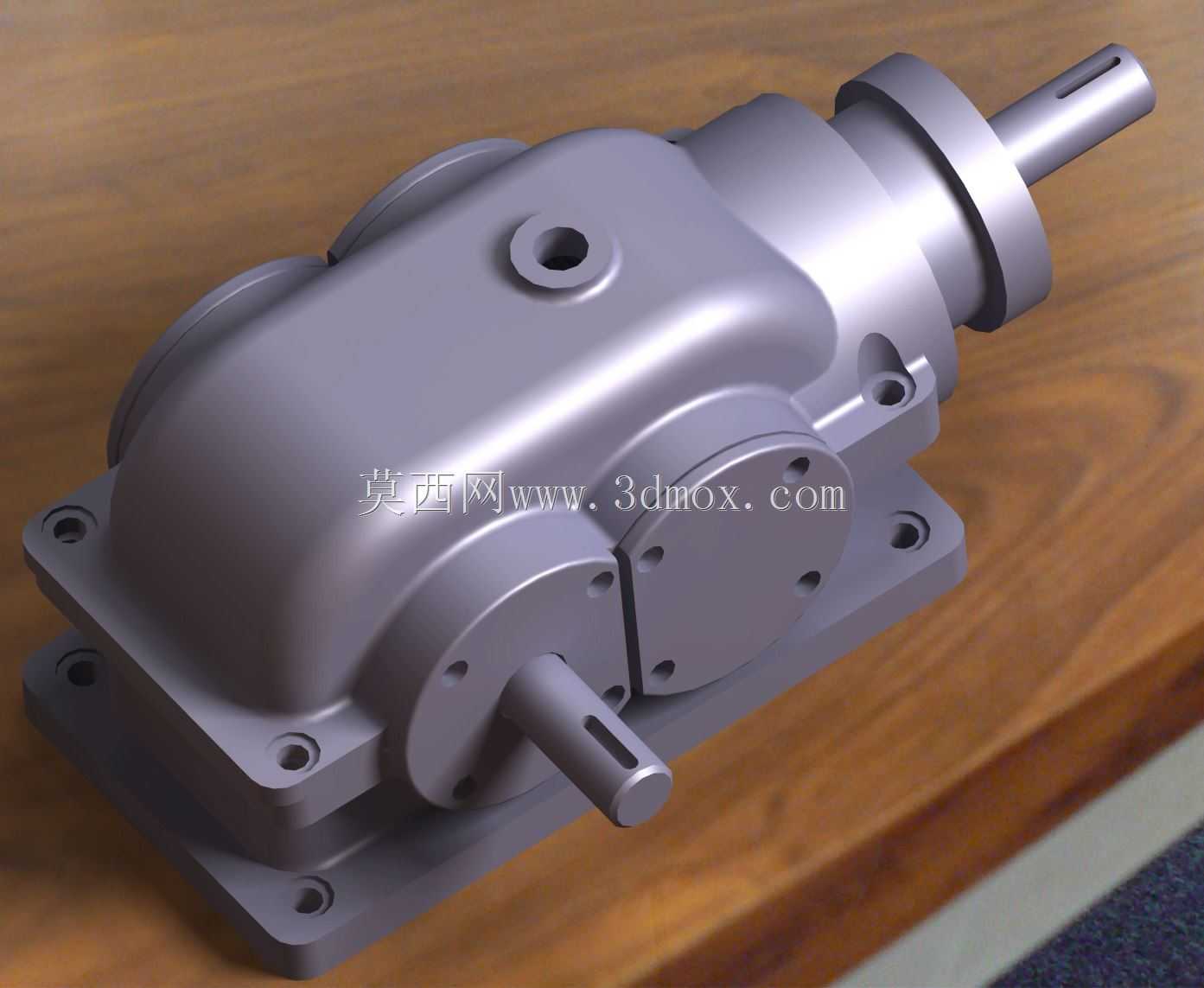

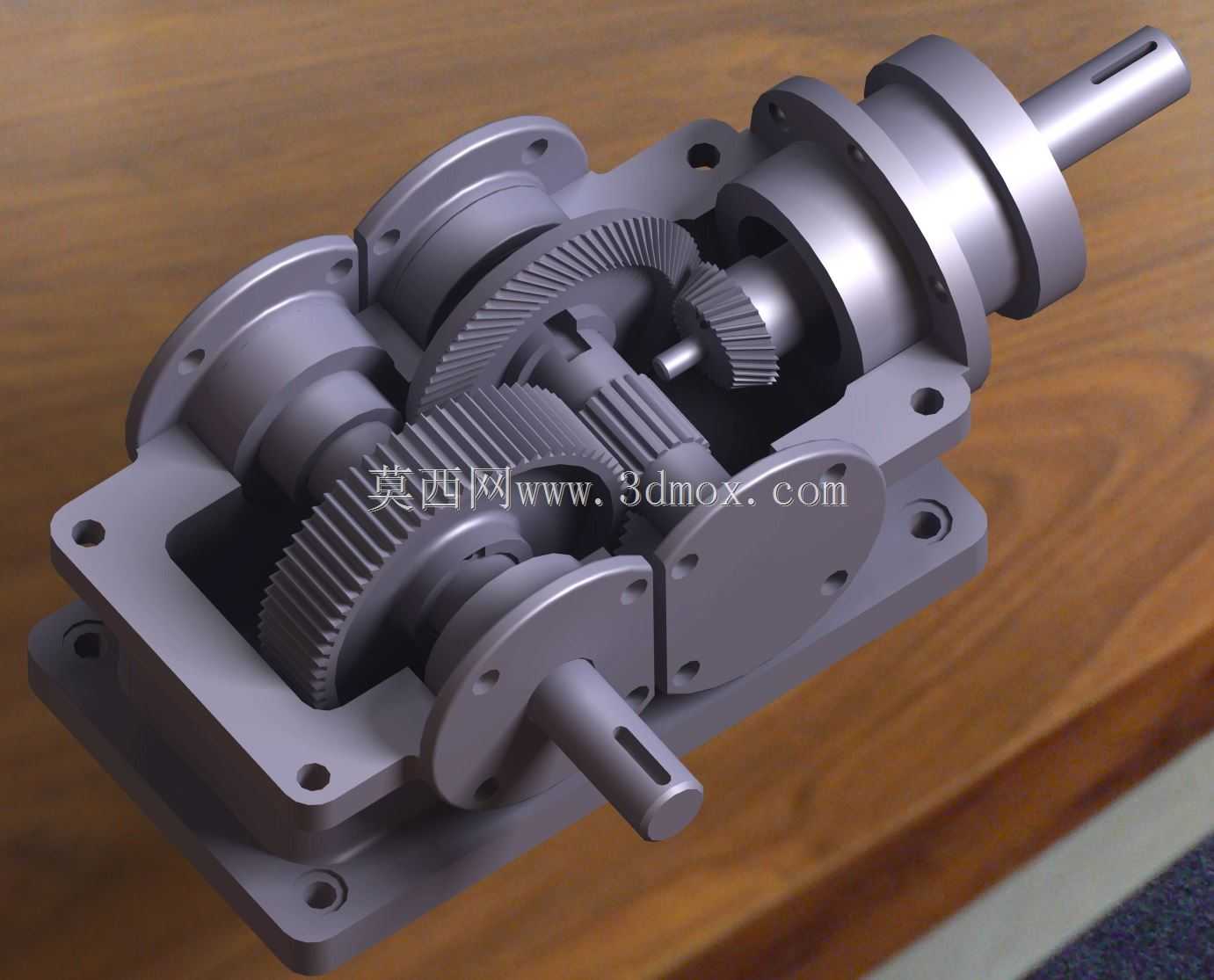

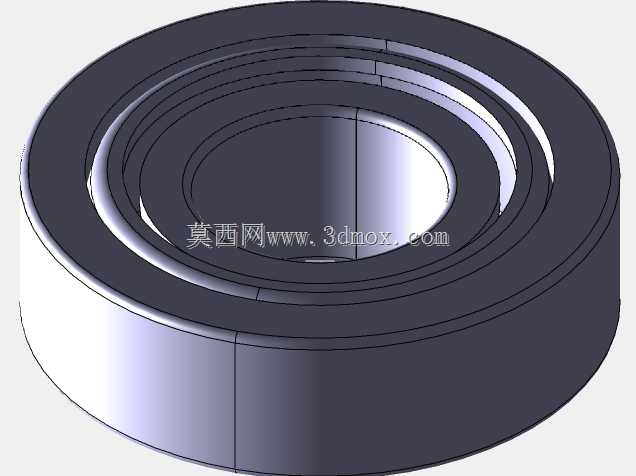

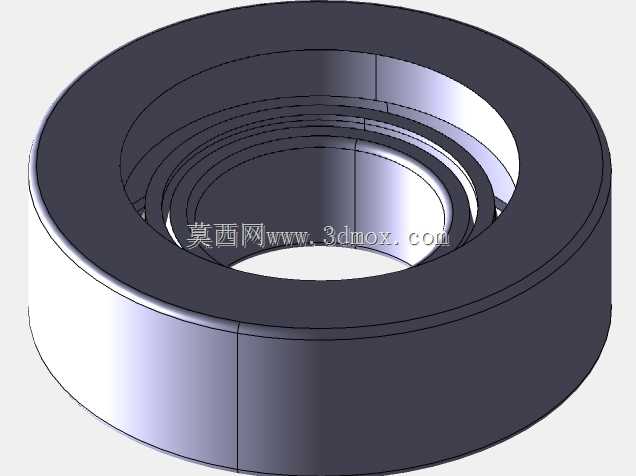

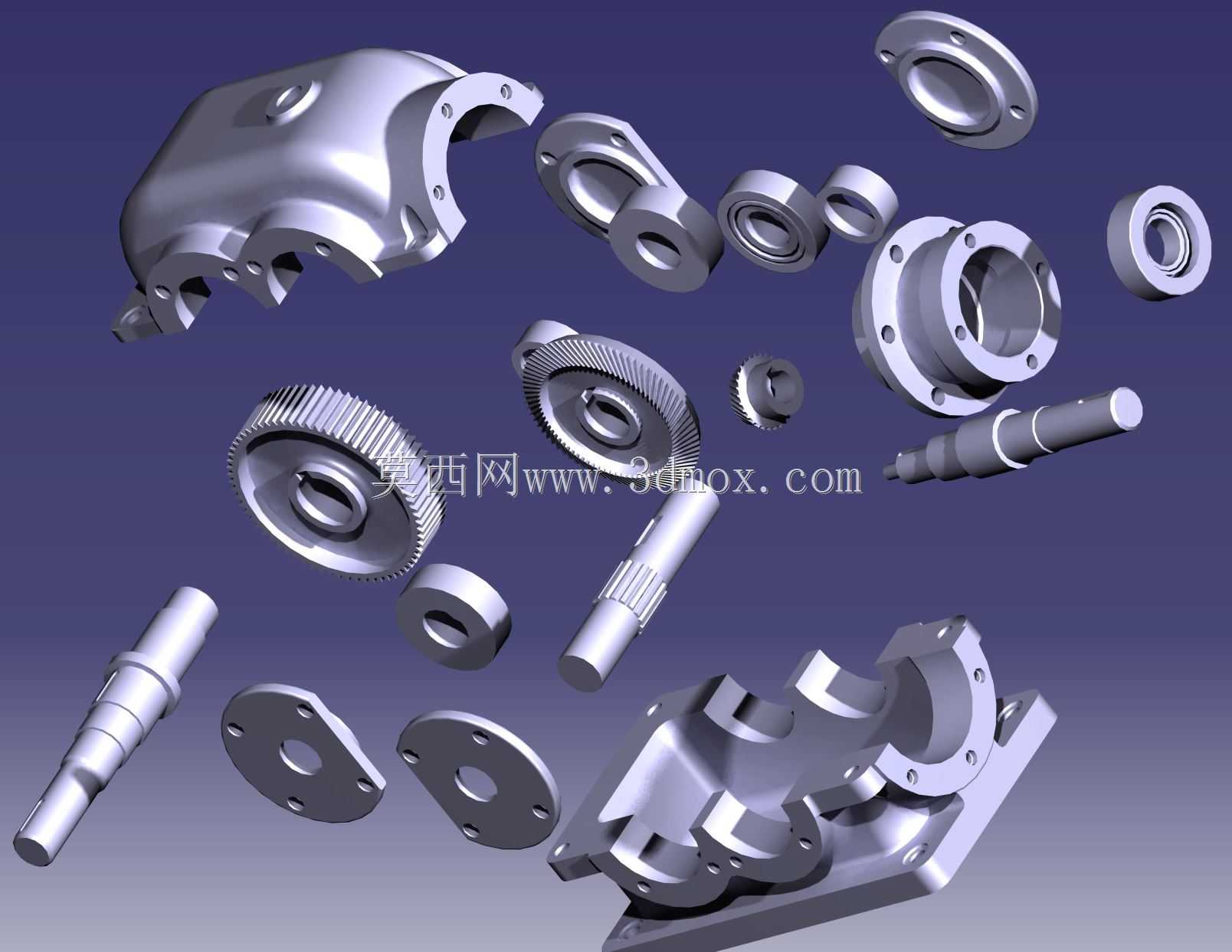

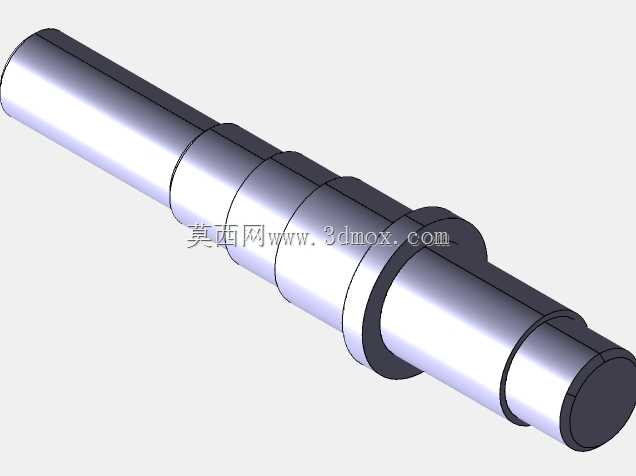

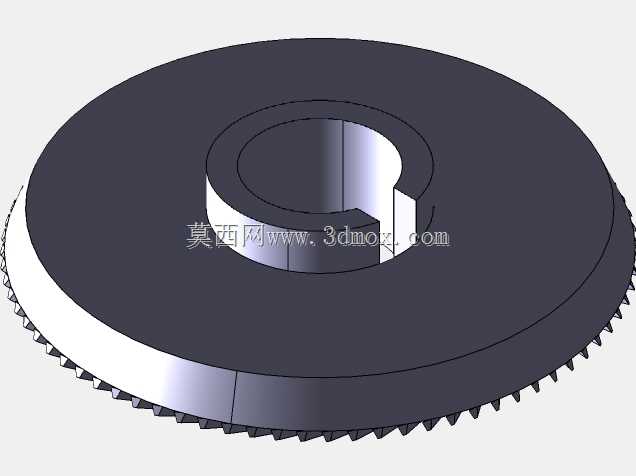

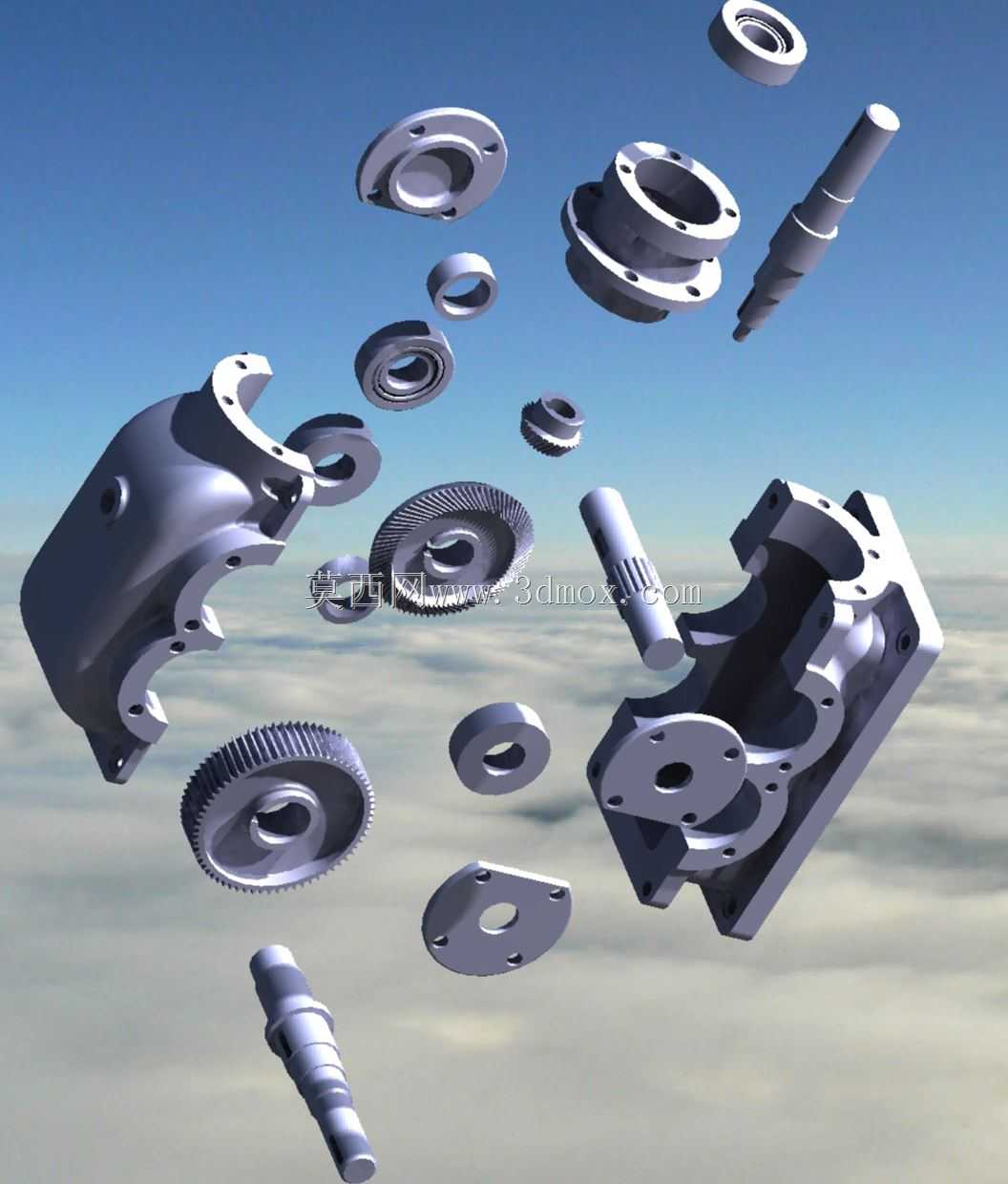

这套齿轮箱总成结构广泛应用于中小功率传动场景，覆盖轻工输送设备、小型农用机具、台式加工设备、自动化生产线辅助传动单元等多个领域，作为动力传递的核心中转部件，承担着转速匹配、扭矩放大、动力转向的核心作用，能够将原动机输出的高转速低扭矩动力，按照传动比转换为作业端所需的低转速大扭矩动力，同时通过密闭箱体结构为内部传动构件提供稳定的防护与润滑空间，避免外界粉尘、水汽、碎屑侵入传动啮合区域，延长整套传动系统的使用寿命。整套结构包含上下分体式箱体、多组啮合圆柱齿轮、传动轴、支撑轴承、密封端盖、连接法兰、定位垫片等全部配套零部件，各部件之间的配合公差经过严谨校核，轴承安装位预留了标准的密封件安装槽，能够适配常规接触式橡胶密封圈，有效杜绝运行过程中润滑油渗漏问题。设计过程中优先采用了行业通用的标准化连接尺寸，箱体的安装脚预留了通用规格的螺栓过孔，输入输出轴的轴伸尺寸、键槽规格均匹配常规电机与作业负载的连接标准，无需额外定制转接构件即可完成现场装配，大幅降低了设备改造成本与安装调试周期。上下箱体采用剖分式设计思路，在齿轮啮合区域预留了足够的润滑油储油空间，箱壁设置了合理的加强筋结构，既能够保证箱体在满负载运行时的结构刚性，避免受力变形导致齿轮啮合错位，又能通过筋板结构提升散热面积，将齿轮啮合、轴承转动产生的热量快速散发到外界环境中，维持箱内润滑油的工作温度在合理区间。各传动齿轮采用渐开线圆柱齿形设计，啮合重合度经过优化，能够保证传动过程平稳无冲击，有效降低运行噪音；传动轴的轴肩定位尺寸经过精准计算，能够保证齿轮、轴承安装后无轴向窜动，同时轴端预留了标准的锁紧构件安装位，方便后期维护拆解。整套结构的安装边界充分考虑了紧凑型设备的安装需求，整体外形规整无突出冗余结构，能够适配狭小空间内的传动布置需求，各端盖的连接螺栓位置均匀分布，拆卸时无需特殊工装即可完成内部构件的检查与更换，日常维护门槛极低。
