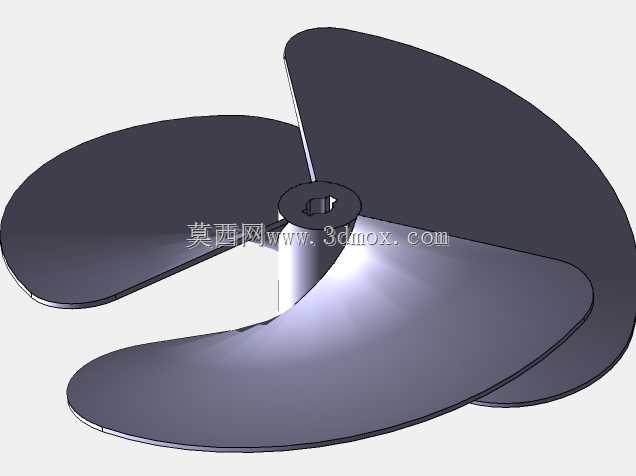

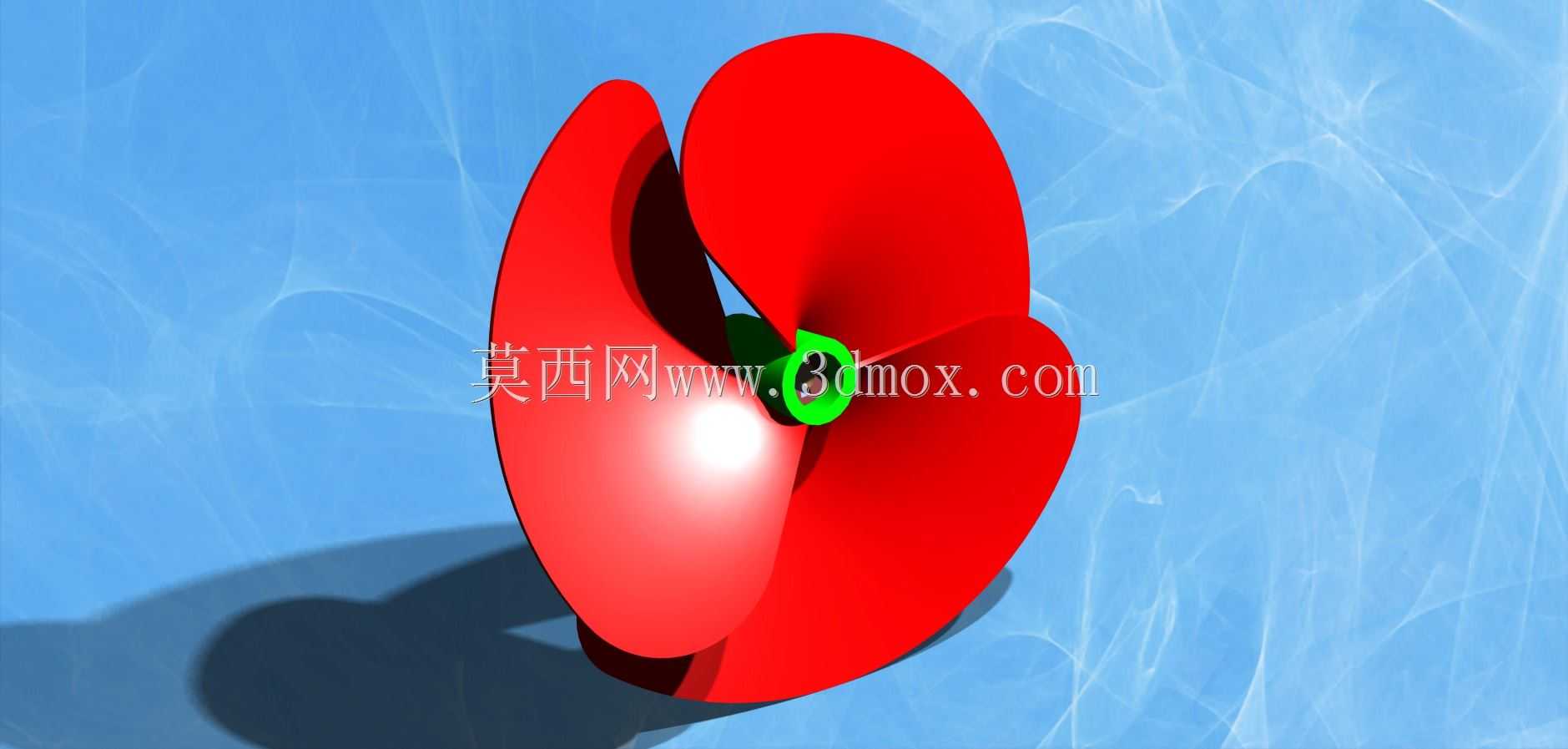

三瓣曲面结构流体动力叶轮

这类三瓣式曲面叶片构件，常作为流体输送、动力转换设备的核心工作部件，在小型通风设备、低压流体循环管路、微型水力动能转换装置中应用广泛，其核心作用是通过自身旋转带动周边流体产生定向流动，或是承接流体冲击将动能转化为旋转轴的扭矩输出，不同场景下的叶片曲面曲率、安装倾角会根据实际工况的流体参数做针对性调整。从结构设计逻辑来看，该构件采用三叶片均布的布局形式，相邻叶片间的流道宽度均匀，能有效降低流体在流道内的紊流损耗，相比两叶片结构，三叶片布局在旋转过程中动平衡表现更优，运行时的径向振动幅度更小，对配套轴承的载荷冲击更平缓，可有效延长整套旋转组件的维护周期。叶片的曲面采用连续光滑的变曲率设计，从叶根位置到叶尖位置的曲面扭转角度平滑过渡，既保证流体进入流道时的切入角度平缓，减少入口处的流体冲击损失，也能让流体在沿叶片表面流动的过程中逐步完成能量交换，避免流道内出现局部涡流造成的能量损耗。叶根位置与中心轮毂的连接区域做了圆弧过渡处理，不存在应力集中的直角结构，可承受旋转过程中离心力带来的持续拉应力，即使在额定转速的1.2倍工况下短时运行，连接位置也不会出现结构开裂的风险。安装边界方面，中心轮毂的内孔为标准圆柱配合面，可直接与对应直径的动力输出轴配合，通过键槽传递扭矩，叶片的最大旋转外径可根据配套设备的壳体内部腔体尺寸做适配调整，叶尖与壳体内壁的间隙控制在合理区间内，既避免旋转过程中出现刮蹭，也能减少间隙处的流体回流损失，提升整体工作效率。实际建模过程中，叶片曲面的构建需要先确定不同截面的翼型参数，再通过放样命令生成连续曲面，之后对曲面做加厚处理，最后与中心轮毂做布尔合并，所有曲面连接处都要做G1连续以上的顺滑处理，避免后续导入仿真软件时出现网格划分失败的问题，也能保证后续加工或3D打印时的结构强度符合要求。
