金属马口铁折叠导弹造型结构设计

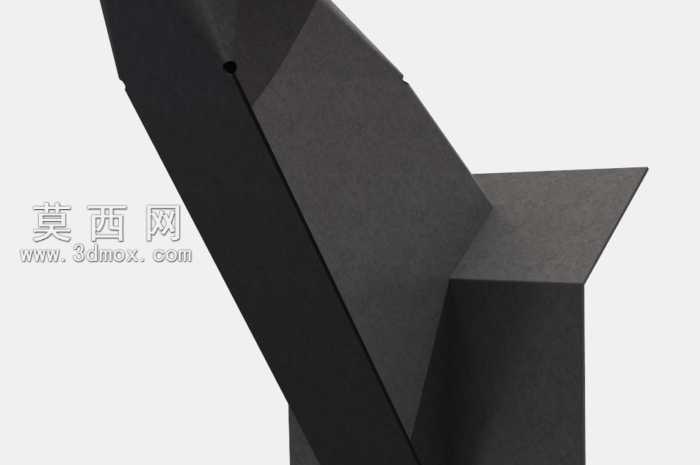

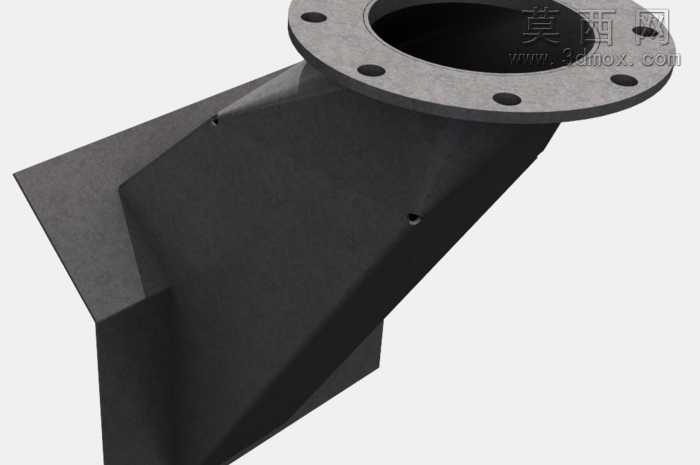

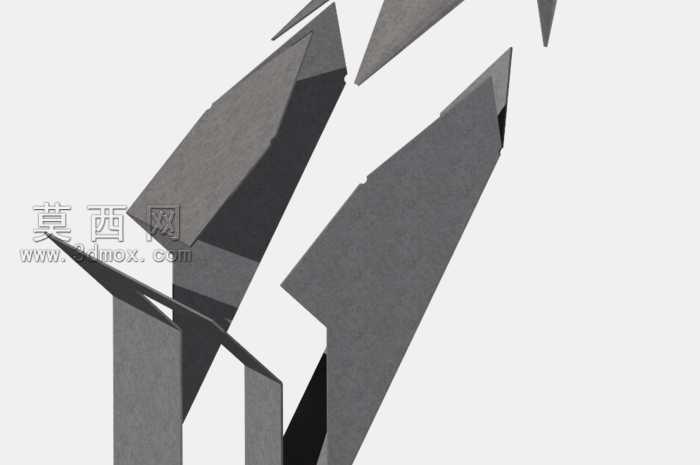

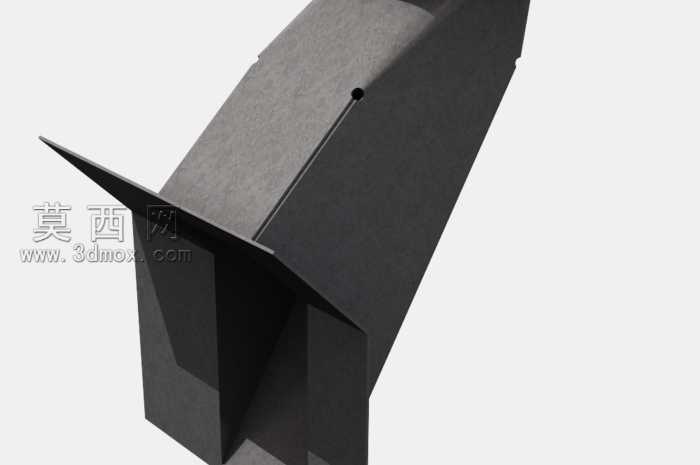

本作品采用TopSolid三维建模软件完成全参数化设计，整体以马口铁金属薄板为核心应用材质，围绕导弹类流线型造型做折叠式钣金结构设计，建模过程中严格遵循钣金加工的工艺规范，对每一处折弯角度、板材搭接余量、折边咬合结构都做了精准的参数约束，确保模型可直接对接钣金下料、折弯成型的实际生产流程。渲染阶段采用哑光深灰金属材质，还原马口铁板材经表面磨砂处理后的真实质感，通过调整环境光的入射角度与反射强度，突出金属板材折边处的锐利棱线与曲面过渡的光影层次，清晰展现折叠结构的拼接逻辑与造型特征。结构设计上采用一体化折叠成型思路，主体舱段通过多道折弯形成封闭的流线型壳体，侧翼部分与主体采用折边咬合的连接方式，无需额外焊接或紧固件即可完成组装，壳体表面预留的定位小孔用于后续组装时的对位校准，兼顾了造型的仿真度与加工的便捷性。设计思路围绕“单片板材折叠成型”的核心目标展开，在保证导弹造型流线型特征还原度的前提下，尽可能减少独立零件的数量，将主体结构、侧翼结构的成型工序整合到同一块马口铁板材的下料折弯流程中，降低生产组装的复杂度；建模过程中反复校验每一处折弯的干涉情况，调整折边的让位结构，确保折叠过程中板材不会出现挤压变形，成型后各拼接面贴合紧密，整体结构具备足够的结构强度，既可以作为导弹造型的展示摆件，也可作为钣金折叠结构设计的教学参考案例，完整呈现了从造型构思、参数化建模、工艺适配到材质渲染的全流程设计逻辑，为同类薄板金属折叠造型的设计提供了可参考的建模思路与结构方案。
