模块化带式滚筒输送设备三维设计

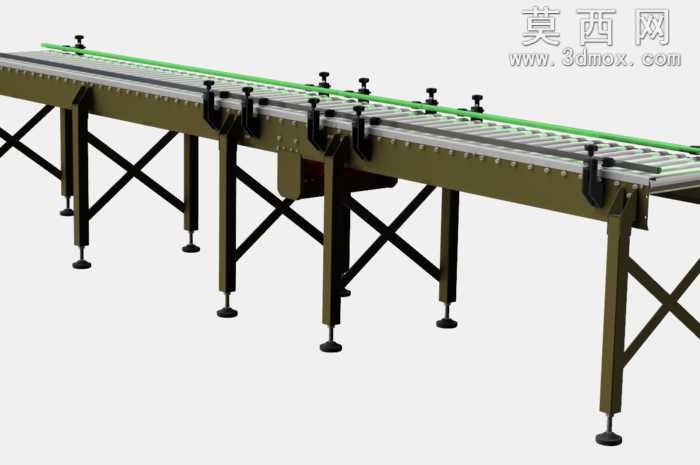

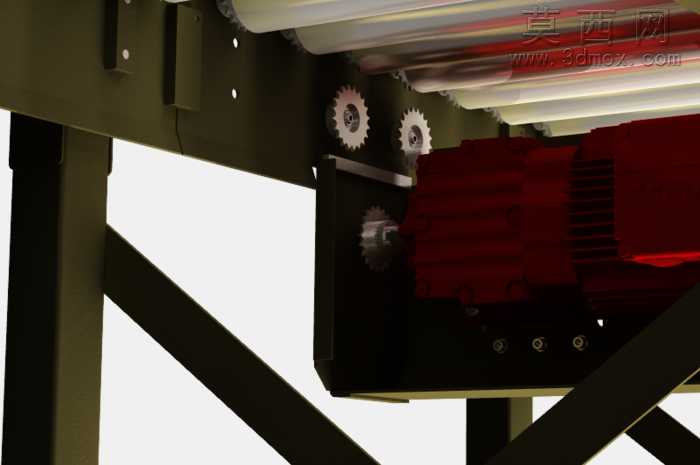

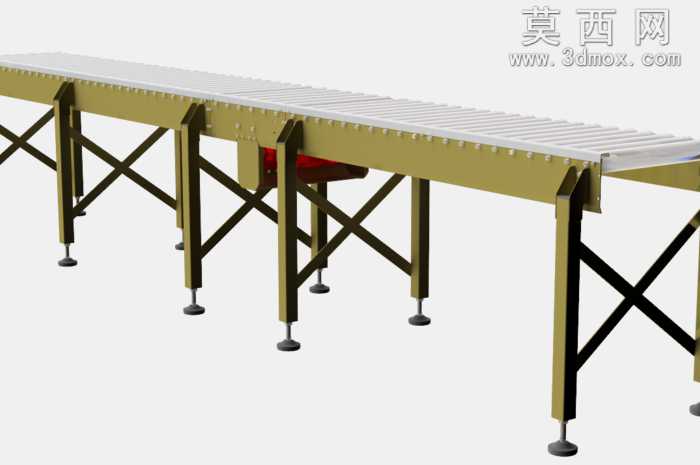

本作品为模块化滚筒输送机的三维建模设计成果，依托TopSolid三维设计环境完成全参数化搭建，整体建模过程遵循工业输送设备的实际生产逻辑，从底层支撑结构到上部输送工作面逐层完成构件绘制与装配约束。模型的支撑框架采用型钢焊接式结构设计，支腿部分配置可调节脚杯结构，能够实现安装高度的微调与地面不平整场景的自适应，支腿间设置X型交叉斜撑结构，通过合理的力学排布强化整体机架的抗扭、抗形变能力，保障长距离输送工况下的结构稳定性。上部输送工作面采用平行排布的滚筒构件，滚筒间距经过参数化计算匹配常规输送物料的承载需求，滚筒端部的安装座与机架主梁采用标准化接口设计，可根据实际输送长度需求灵活增减滚筒数量、拓展输送段长度，充分体现模块化设计的适配优势。模型中部预留了动力组件的安装空间，可适配电动滚筒或外置电机链传动的动力方案，满足不同负载等级、不同输送速度的场景需求。材质渲染阶段，机架部分采用工业常用的橄榄绿喷塑材质效果，还原钢材表面哑光喷涂的真实质感，滚筒部分采用亮面金属材质模拟镀锌滚筒的表面特征，可调节脚杯采用黑色橡胶与镀锌金属结合的材质表现，交叉斜撑部分采用黑色哑光金属材质，不同构件的材质区分清晰，能够直观呈现设备的真实外观与构件组成。设计过程中对所有运动构件预留了合理的装配间隙，避免实际生产装配中出现干涉问题，同时对各模块的连接接口做了统一化处理，可与转弯段、顶升移栽段等其他功能输送模块直接拼接，快速组成完整的物流输送线系统，整体模型结构完整、细节到位，可用于输送设备方案展示、结构教学参考以及非标输送设备的设计原型参考。
