多量程轴对轴旋转扭矩检测传感器结构

　　在电机出厂性能测试台架上，这类轴对轴扭矩传感器是核心检测元件，测试工位的动力输出端与被测电机轴通过联轴器分别对接传感器两端的伸出轴，可实时采集电机从启动到额定负载全工况下的扭矩输出数值，搭配转速采集模块还能同步换算输出轴功率，为电机能效标定、负载特性曲线绘制提供原始数据支撑。除了电机测试场景，在减速机耐久试验台、阀门启闭力矩检测工位、电动工具输出扭矩校验环节，这类传感器也被大量应用，只要是需要采集旋转轴动态扭矩传递数值的场合，都能通过两端轴对接的方式串接在传动链路中，不需要额外改动原有设备的传动布局，适配性较强。

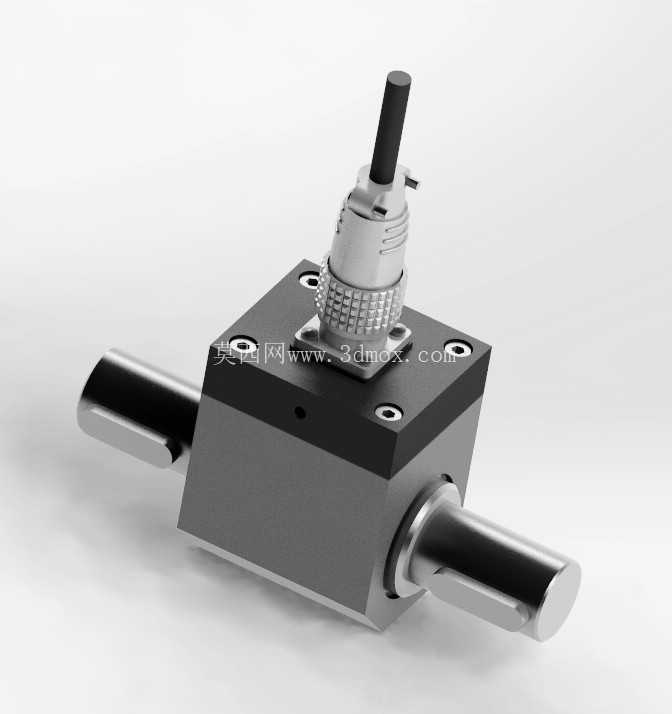

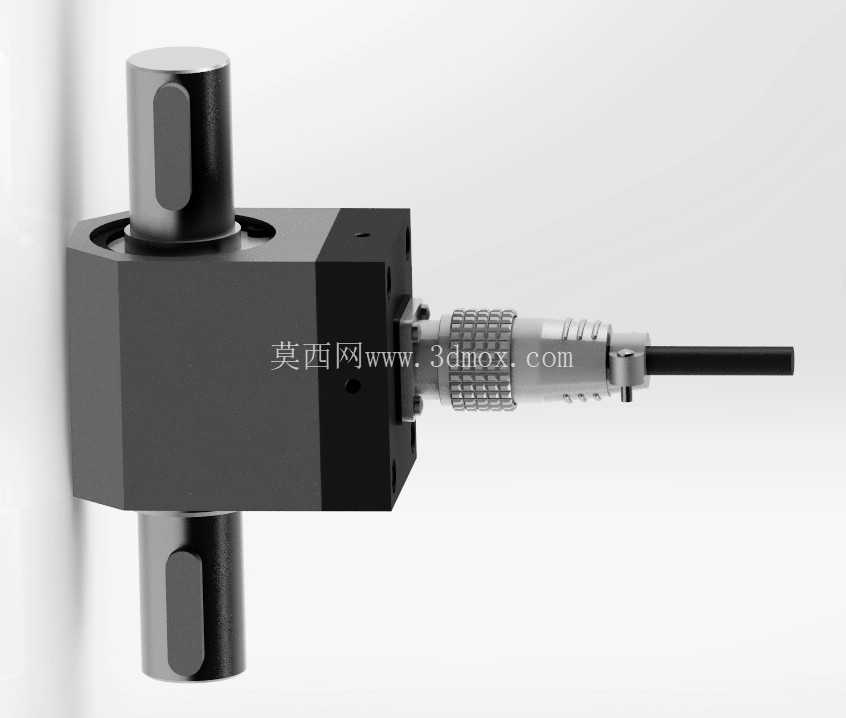

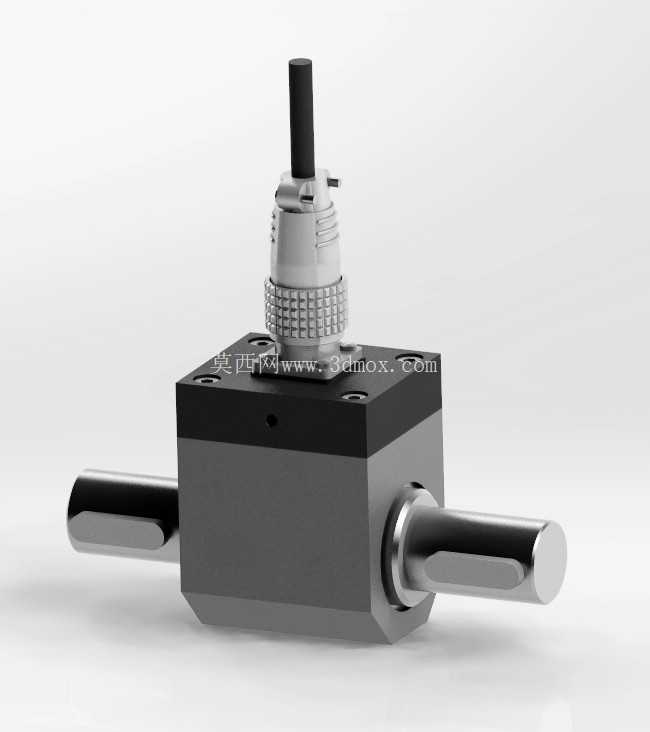

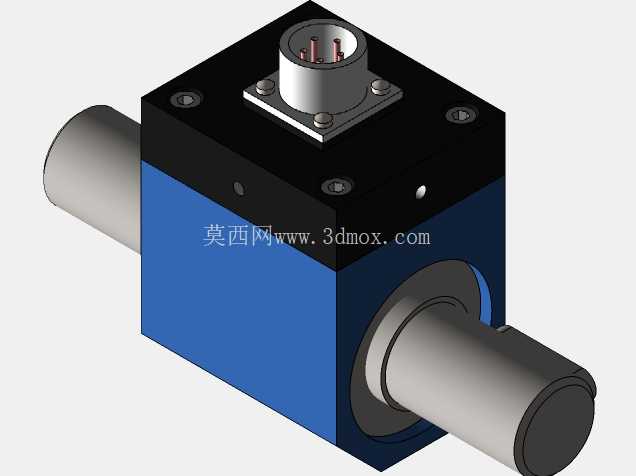

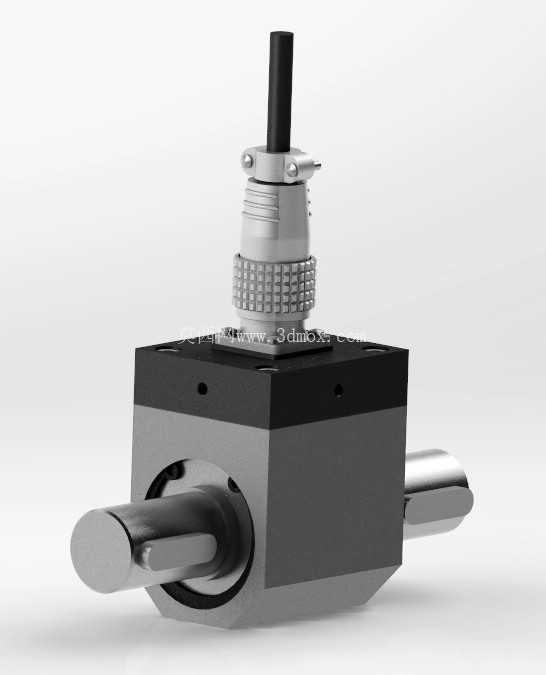

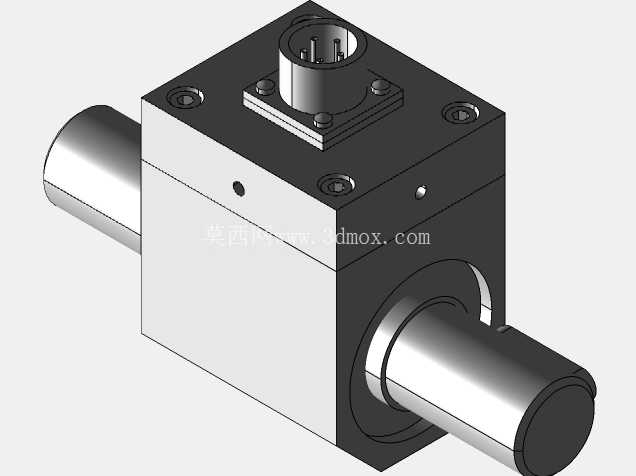

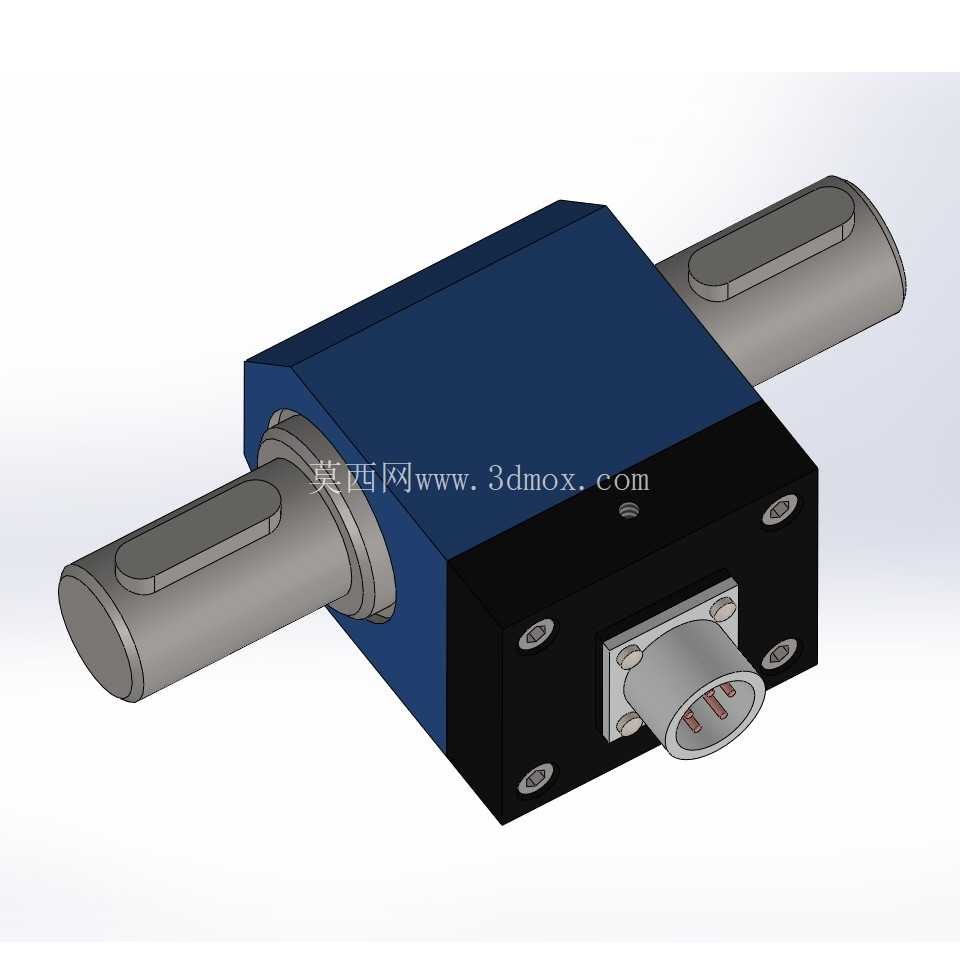

　　从结构设计来看，这款传感器采用方块式主体壳体，两端伸出同直径的圆柱光轴，轴端做了平位切削处理，对接联轴器时不需要额外加工键槽，抱紧式联轴器即可完成可靠连接，避免键连接带来的回程间隙影响测量精度。壳体顶部预留了信号输出接头的安装位，接头采用插拔式航空接头结构，接线时不需要拆开传感器壳体，现场布线效率更高，接头的锁紧结构也能避免设备运行过程中振动导致接线松脱，保证信号传输稳定。壳体本身采用硬质铝合金加工，表面做黑色阳极氧化处理，既保证结构强度满足传动过程中的抗扭要求，又能控制整体重量，降低串接在传动链路中对原有轴系动平衡的影响。

　　设计过程中需要重点考虑两端轴的同轴度公差，传感器两端伸出轴与壳体内部应变测量单元的同轴度需要控制在0.02mm以内，否则轴系转动过程中会产生附加弯矩，不仅会导致测量数值出现偏差，长期运行还会损坏内部的应变敏感元件。两端轴的伸出长度经过匹配计算，既保证联轴器有足够的安装抱紧长度，又不会因为轴伸过长导致高速旋转时出现轴端挠曲，适配10Nm到100Nm多个量程段的测量需求，不同量程版本的内部应变片粘贴角度、弹性体壁厚做对应调整，外部安装尺寸保持完全一致，设备升级更换量程时不需要重新设计安装支架，直接替换即可完成适配。

　　安装边界方面，方块主体的四个边角预留了安装固定孔，安装时可以通过支架将传感器壳体固定在测试台架的安装平面上，固定孔的位置公差按照通用工业传感器安装标准设计，适配市面上多数扭矩测试台架的安装孔位。需要注意安装时两端对接的联轴器要选用弹性膜片联轴器或者波纹管联轴器，这类联轴器具备一定的径向、角向补偿能力，可以抵消两端轴对接时的微小同轴度误差，避免附加载荷作用在传感器测量端。传感器的整体轴向尺寸控制紧凑，串接在传动链路中占用的轴向空间较小，对于安装空间局促的小型测试工位也能顺利布置。顶部的信号接头伸出高度经过优化，不会和周边的走线槽、防护钣金产生干涉，布线时信号线缆可以顺着接头方向直接引出，不需要做过大角度的弯折。

　　实际使用过程中，这类传感器可以同时采集动态和静态扭矩数值，不仅能测量稳定运行时的恒定扭矩输出，也能捕捉电机启动、负载突变瞬间的扭矩波动值，为传动系统的动态特性分析提供数据支持。内部的测量单元采用非接触式信号传输结构，不存在滑环接触磨损的问题，长期运行不需要定期维护更换磨损件，使用寿命更长，适合长时间连续运行的自动化测试工位。壳体的密封结构可以满足常规工业车间的使用要求，防止车间内的粉尘、切削液溅入壳体内部影响测量元件的正常工作，不需要额外加装防护外罩就能直接在生产测试现场使用。
