紧凑型户外箱式变电站金属外壳结构

　　这款紧凑型箱式变电站金属外壳，主要应用于城市配电网末端、工业园区厂区、商业综合体户外配电点、居民小区集中供电节点等场景，作为电力分配环节的核心防护载体，承担着内置变压器、高低压配电模块、计量保护装置的物理防护与运行环境保障作用，替代传统土建配电房，大幅缩短配电设施部署周期，减少现场施工的土建工作量。

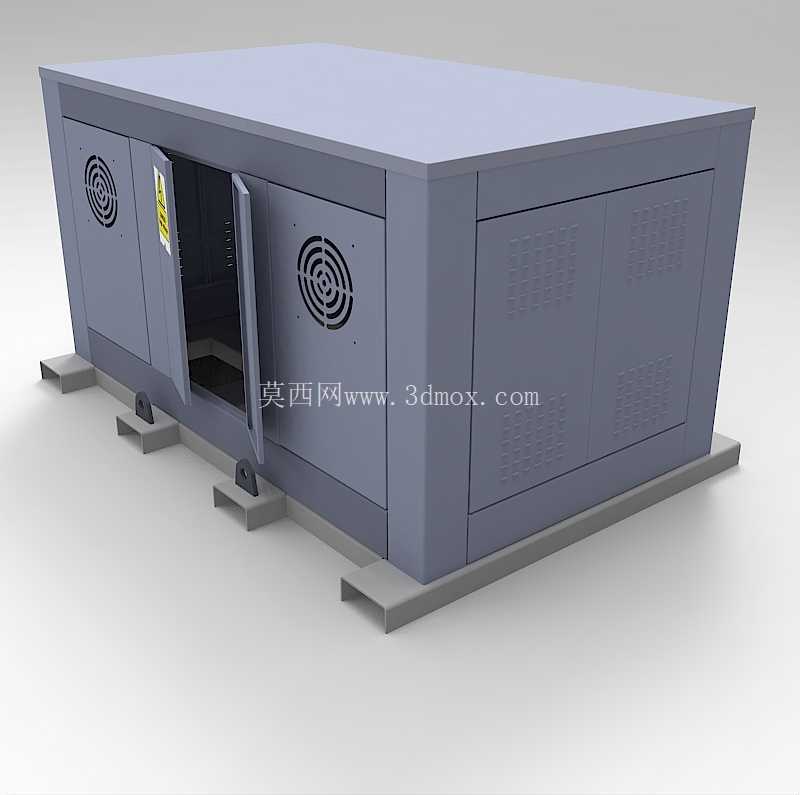

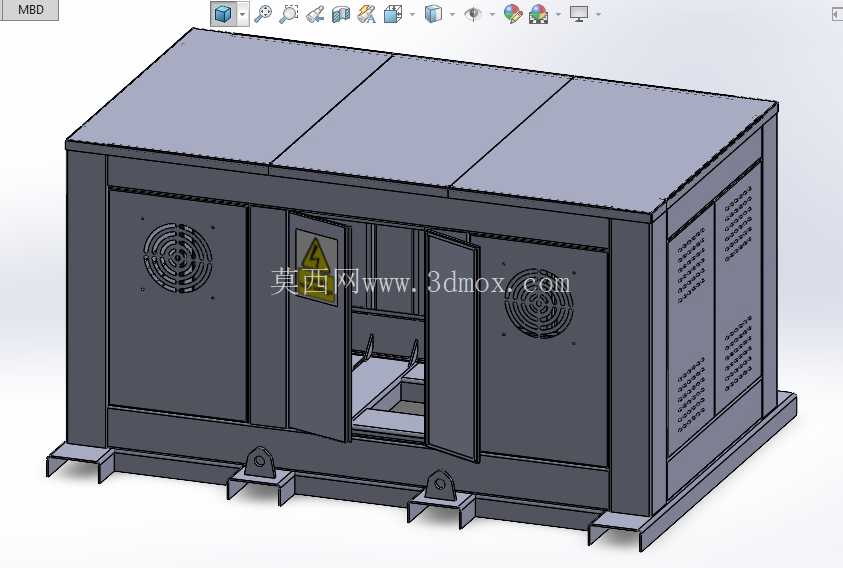

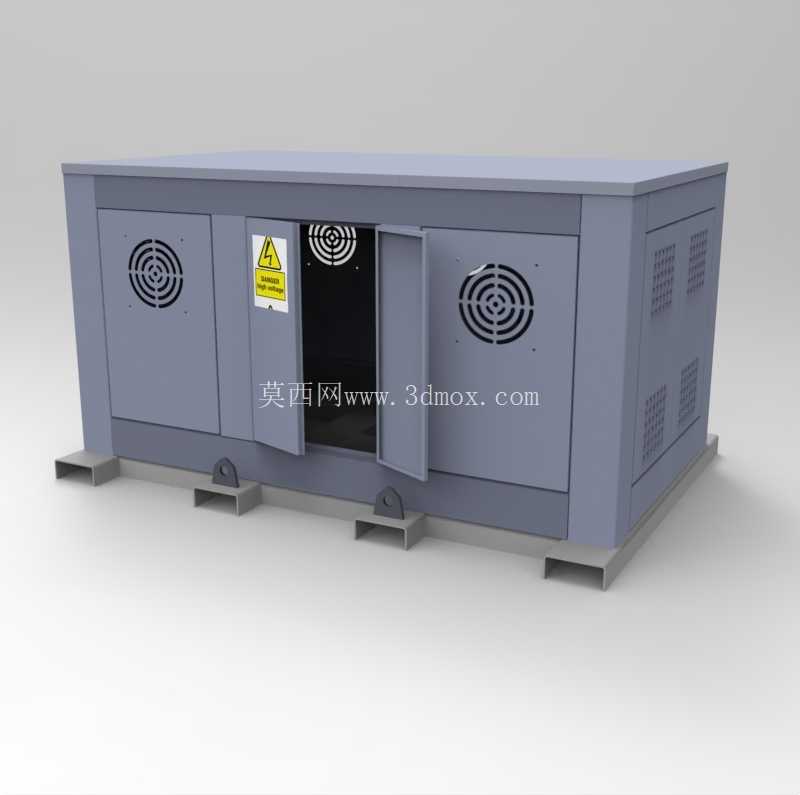

　　从实际使用功能来看，外壳整体采用全金属钣金焊接拼装结构，底部设置一体化承重安装底座，底座预留与混凝土基础对接的固定孔位，安装时可直接通过膨胀螺栓与预制水泥基础固定，无需额外做复杂的底部承重框架，适配多数户外硬化场地的安装条件。壳体侧面设置多组冲压成型的通风散热孔，对应内部变压器的散热风道位置，其中两组通风位加装轴流风机安装位，可根据内置变压器的容量等级选配强制风冷组件，避免高负载运行时内部积热导致设备温升超标；其中一侧舱门设置可开启式检修门，门体采用内嵌式铰链结构，关闭后与外板面保持齐平，减少户外雨水、粉尘的侵入缝隙，门体上预留安全警示标识粘贴位，现场安装后可直接粘贴高压警示标识，满足电力设施的安全标识规范要求。

　　设计过程中优先考虑户外长期运行的防护需求，壳体顶部采用带微坡度的整体顶盖，边缘设置外翻式排水檐，降雨时雨水可顺着檐边直接排到壳体外侧，不会顺着接缝渗入内部；所有板件拼接处均采用折边咬合加密封胶条的结构，防护等级可满足户外常规使用的防雨防尘要求。舱门内侧设置接地螺栓安装位，可直接连接内部接地排，实现壳体整体可靠接地，避免设备漏电时外壳带电引发安全隐患。壳体侧面的非开门区域，同样布置矩阵式通风孔，在不降低壳体结构强度的前提下，最大化自然通风面积，适配低负载工况下的自然散热需求，减少风机运行的能耗与噪音。

　　从安装边界来看，壳体整体外形为规整长方体结构，外部无突出的尖锐结构，运输过程中可直接采用平板车堆叠运输，现场吊装时可通过底座预留的吊装孔位穿入钢丝绳起吊，无需额外制作吊具。安装时需预留的操作空间为：检修门开启侧预留不小于1.2米的操作通道，满足检修人员开门进出、更换内部模块的操作需求；壳体背部与侧面预留不小于0.5米的散热间隙，避免通风孔被遮挡影响散热效果。壳体的板件采用模块化拆分设计，若运输通道受限，可将顶盖、侧面板、门体拆分后运至安装现场再拼装，适配老城区、地下空间入口等狭窄通道的进场需求。

　　结构设计上，壳体内部预留通用安装横梁，横梁上设置长圆形调节孔，可适配不同容量等级的变压器、高低压柜的安装固定，无需针对不同内件重新焊接安装位，提升壳体的通用适配性；所有外露的金属边缘均做折边钝化处理，避免安装、检修过程中划伤操作人员。底座部分设置抬高的支撑脚，使壳体底部与安装基础之间留有间隙，避免地面积水直接浸泡壳体底板，同时方便底部电缆的穿入与接线操作，电缆穿入位置预留密封胶圈安装位，穿线完成后可通过密封胶圈封堵缝隙，防止爬虫、雨水从电缆孔进入壳体内部。
