两英寸法兰连接浮动式球阀结构设计

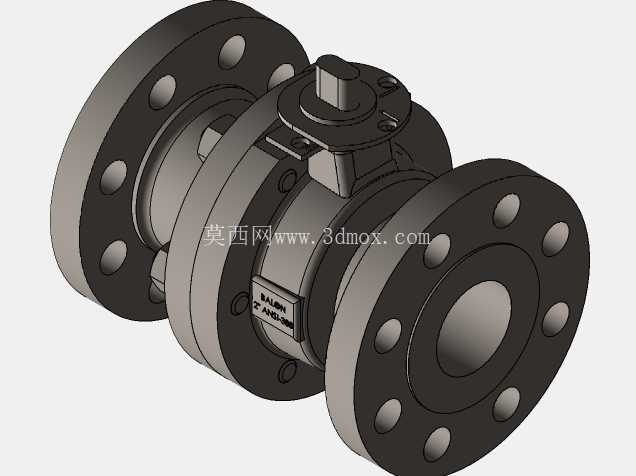

　　在石化、市政给排水、油气输送等工业管路系统中，截断类阀门的选型直接决定整条管线的运行可靠性，本次呈现的两英寸法兰连接浮动球阀，正是针对中高压管路通断控制场景开发的典型结构。从实际工况适配来看，该结构对应ANSI 300磅级压力等级，可适配多数常规工业流体输送场景，包括常温清水、油品、弱腐蚀性介质的管路截断作业，相比同口径闸阀，其启闭行程更短，密封面受介质冲蚀的影响更小，适合需要频繁启闭的管段节点。

　　从结构设计逻辑来看，该球阀采用浮动球结构设计，球体在阀体内无固定转轴，依靠介质压力将球体推向出口侧阀座实现密封，这种结构相比固定球球阀结构更简单，零件数量更少，加工装配难度更低，在两英寸及以下小中口径管路上的密封表现更稳定。两端采用凸面法兰连接结构，法兰端面上均匀布置8个螺栓孔，对应ANSI B16.5标准的300磅级两英寸法兰螺栓孔分布参数，安装时可直接与同标准的管路法兰配对，无需额外加工转接件，安装对位时可通过法兰止口实现快速同轴定位，降低现场安装的对中难度。

　　整体结构沿管路轴向对称布置，从左到右依次为左阀体、左阀座、球体、右阀座、右阀体，中法兰位置采用螺栓连接实现左右阀体的紧固，中法兰处设置密封垫片防止介质从阀体结合面泄漏。阀杆采用下装式结构，从阀体内部向上穿出，阀杆与阀体接触位置设置多级密封填料，防止介质沿阀杆间隙外漏，阀杆顶部设置方榫结构，可直接适配手柄、蜗轮执行器或气动执行器的连接接口，无需额外加工转接轴，方便用户根据现场自动化需求选配驱动装置。

　　从安装边界来看，该球阀的结构长度符合对应压力等级的标准尺寸要求，安装时无需额外调整管路间距，两端法兰的密封面凸台高度符合标准要求，配对时可保证垫片压缩量处于合理区间，不会出现垫片压溃或密封比压不足的问题。球体表面采用高精度加工，表面粗糙度达到密封要求，与阀座接触时形成连续的密封环带，在低压工况下依靠阀座预紧力实现密封，高压工况下依靠介质压力辅助密封，全通径的流道设计使得介质通过时的流阻极小，几乎不会产生压降，也不会阻碍管路清管器的通过，适合需要定期通球清扫的长输管线支线节点。

　　在细节设计上，阀体上的标识区清晰标注了阀门压力等级、公称通径与品牌信息，方便现场运维人员快速识别阀门参数，避免错装误用。左右阀体的连接螺栓采用均匀分布布置，紧固时可按照对角顺序逐步拧紧，保证中法兰处的垫片受力均匀，避免因局部应力过大导致垫片损坏。阀杆部位设置了防吹出结构，即使在阀杆填料压盖出现松动的情况下，阀杆也不会被内部介质压力吹出，提升了阀门运行的安全冗余。

　　对于结构设计从业者来说，该模型完整还原了浮动球阀的所有核心配合关系，包括球体与阀座的配合间隙、阀杆与阀体的配合公差、法兰螺栓孔的位置度要求，可作为同类型阀门设计的参考样本，也可用于管路系统装配模拟时的标准件调用，验证管路布置时的阀门操作空间是否充足，避免出现安装后手柄或执行器与周边管线、设备碰撞的问题。在设备选型阶段，可通过该模型直观核对阀门的外形尺寸、连接方式与现场安装空间的匹配度，提前预判安装风险，减少现场施工时的改造成本。
