二级直齿齿轮减速传动箱结构设计

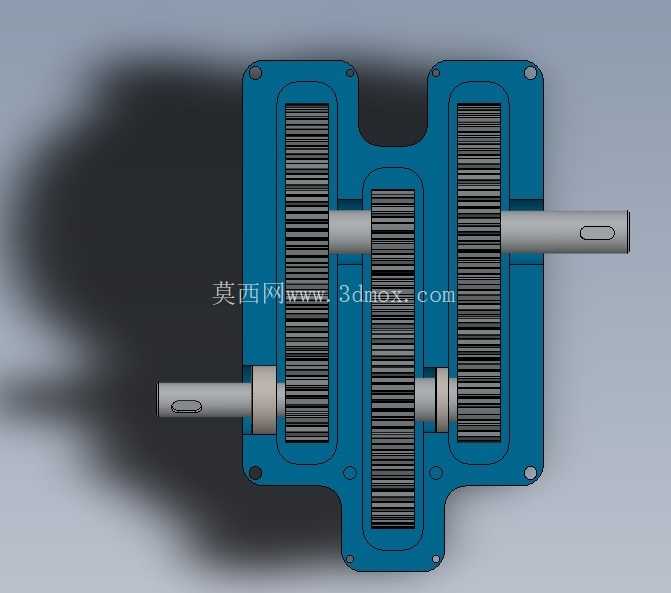

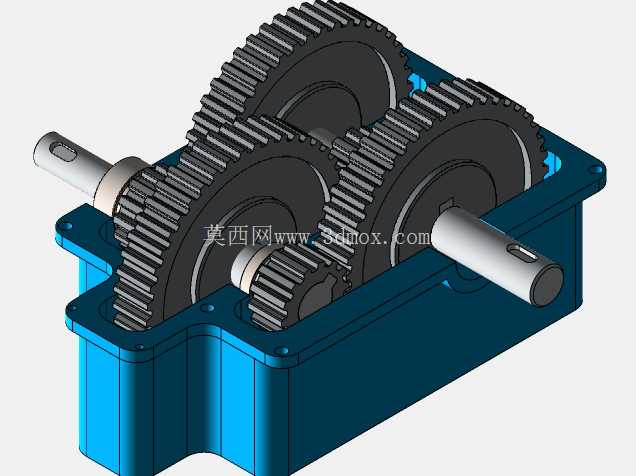

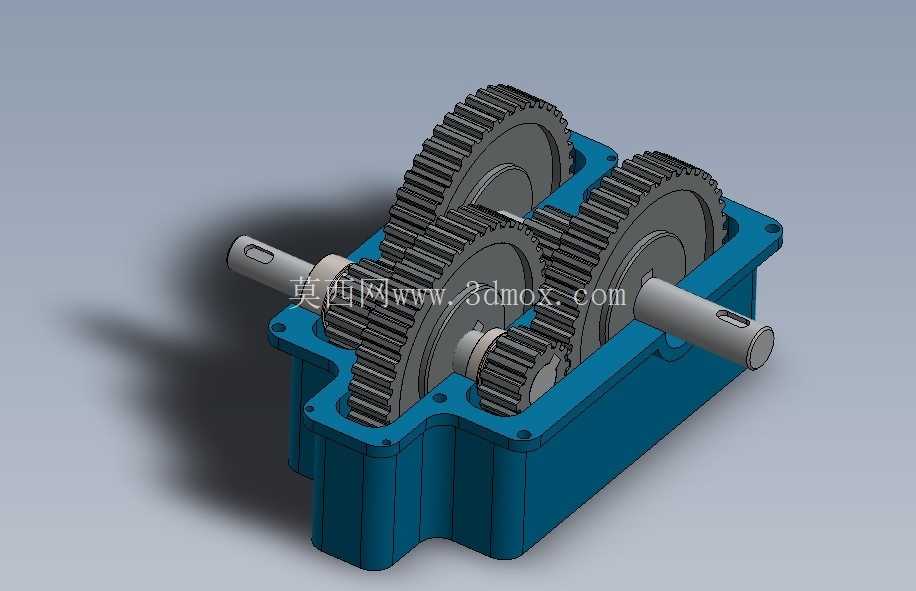

　　这款二级直齿齿轮减速传动结构，主要面向中小功率的传动减速场景，常见于轻工输送线、小型物料提升设备、农用辅助机具、实验室小型试验台这类对传动平稳性有要求、对成本控制较为敏感的应用场合，核心作用是匹配原动机与工作端的转速差，将原动机输出的高转速低扭矩动力，经过两级齿轮啮合减速后，转换为低转速大扭矩的输出动力，满足工作端的负载驱动需求。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，箱体内腔预留了足够的齿轮啮合空间与润滑油储油腔，箱体结合面经过精加工处理，保证装配后的密封性能，避免润滑油渗漏同时防止外界粉尘杂质进入啮合区域。传动路径上，动力从高速侧输入轴接入，输入轴通过深沟球轴承支撑在箱体轴承座孔内，轴端加工有标准平键键槽，可直接通过联轴器与驱动电机输出轴连接，输入轴上的小模数直齿圆柱齿轮与中间轴上的大直径从动齿轮完成第一级减速啮合，中间轴同样通过两端轴承定位在箱体中部的轴承座上，轴上同步加工的第二级小直径主动齿轮，再与输出轴上的大直径从动齿轮完成第二级减速啮合，最终动力从输出轴传出，输出轴两端均伸出箱体外部，可根据安装需求选择单侧或双侧连接负载，轴端同样设计有平键安装位，保证扭矩传递的可靠性。

　　在安装边界设计上，箱体底部加工有四个带安装通孔的固定支脚，支脚底面为统一精加工基准面，可直接通过螺栓固定在设备安装机架上，安装孔的孔距按照通用中小功率减速装置的安装尺寸规范设计，可适配多数常规安装工位的预留孔位，不需要额外加工过渡转接板。箱体上部预留有注油孔与透气塞安装位，下部设置有放油螺塞孔，日常维护时可直接打开放油螺塞更换箱体内的润滑油，不需要拆解箱体。齿轮参数设计上，两级齿轮均采用标准渐开线直齿圆柱齿形，齿面经过调质处理，保证足够的接触强度与弯曲强度，能够承受额定负载下的交变冲击载荷，齿轮与轴的连接采用平键加轴肩定位的方式，避免传动过程中齿轮发生轴向窜动与周向打滑。

　　轴承选型上全部采用标准深沟球轴承，既可以承受传动过程中的径向载荷，也能承受少量的轴向载荷，轴承外侧设置有轴承端盖，端盖与箱体之间加装密封垫片，既可以调整轴承的轴向游隙，也能起到密封作用，防止润滑油从轴承位置渗漏。整个传动结构没有设计额外的复杂换挡机构，传动比固定，运行过程中传动比稳定，不会出现打滑丢转的情况，适合固定转速比的动力传输场景。在实际装配过程中，需要先将齿轮、轴承分别压装到对应的轴段上，完成轴系组件的预装后，再将轴系组件依次放入下箱体的轴承座槽内，扣合上箱体后拧紧连接螺栓，转动输入轴检查齿轮啮合是否顺畅，有没有卡滞或者异响的情况，确认无误后再注入规定标号的齿轮润滑油到指定油位即可投入使用。

　　相较于蜗轮蜗杆类减速结构，这种直齿二级齿轮减速结构的传动效率更高，长期运行的能耗更低，同时齿轮的加工工艺更成熟，配件采购与后期维护的成本更低，适合在连续运行的工况下长期工作。需要注意的是，这类直齿轮减速结构在运行时的啮合噪声相较斜齿轮结构会略高，因此不适合对噪声控制有极高要求的精密室内场景，在常规工业生产场景、户外农用设备场景下使用完全可以满足需求。输出轴的径向负载承受能力经过结构校核，可直接安装链轮、皮带轮或者联轴器，不建议在输出轴端直接安装大直径悬臂齿轮，避免过大的悬臂弯矩造成轴承受力不均，缩短轴承与轴的使用寿命。箱体的外形轮廓做了圆角过渡处理，既可以避免铸造过程中的应力集中，也能减少装配过程中尖锐边角对操作人员的划伤风险，箱体外部的加强筋沿着轴承座受力方向布置，在不增加过多箱体壁厚的前提下提升了箱体的整体刚性，避免满负载运行时箱体发生形变影响齿轮啮合精度。
