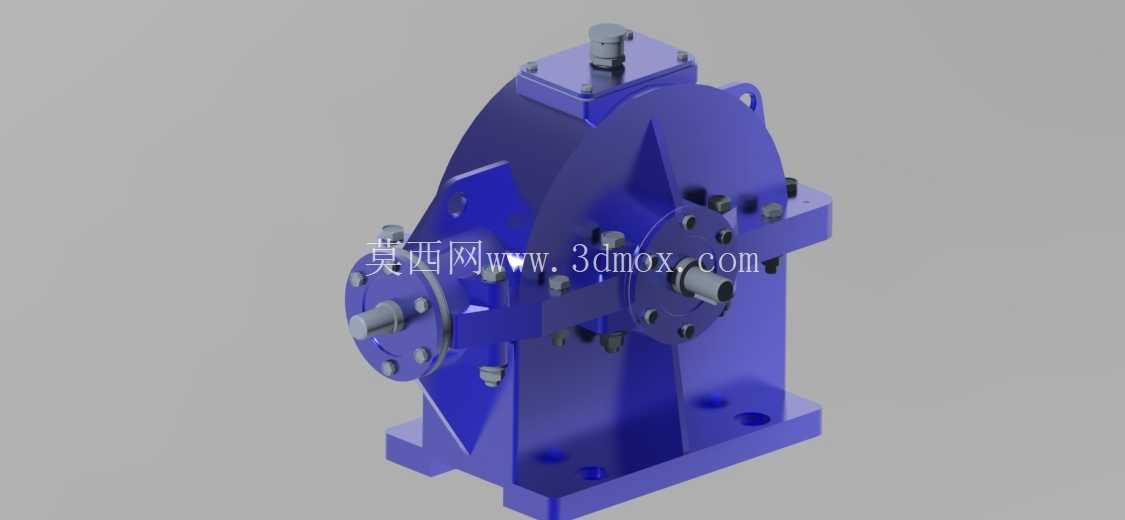

在工业动力传输场景中,这类单级圆柱齿轮减速装置是中小功率传动链路里的核心配套部件,常被布置在原动机与工作机之间,匹配两者的转速差同时放大输出扭矩,适配输送线辊筒驱动、小型搅拌设备动力输入、轻工机械传动机组等对安装空间有紧凑要求的工况。从结构设计逻辑来看,整个装置采用剖分式铸铁箱体作为承载基体,箱座与箱盖通过定位销实现合箱定位,沿结合面布置的螺栓组承担工作过程中的载荷拉紧作用,避免齿轮啮合产生的径向力导致箱体结合面出现缝隙引发润滑油渗漏。
输入轴与输出轴采用平行轴布置方式,轴系上的圆柱齿轮通过平键实现周向固定,轴肩与套筒配合完成齿轮、轴承的轴向定位,两端的轴承端盖一方面对滚动轴承外圈进行轴向限位,另一方面预留的密封槽可以安装毡圈油封,阻挡箱体内润滑油外泄同时避免外界粉尘、切削杂质进入轴承滚道加剧磨损。箱体顶部设置的通气塞是容易被新手建模忽略的细节,装置长时间连续运转时箱体内温度升高、气压上升,通气塞可以平衡箱体内外压差,避免润滑油从轴伸端、结合面缝隙被压出;箱座下部设置的油位标尺可以直观观测箱体内润滑油的存量,保证齿轮啮合时的浸油深度处于合理区间,既避免浸油过深增大齿轮运转的搅油阻力,也防止油量不足导致齿面润滑失效出现点蚀、胶合失效。
从安装边界来看,箱座底部的安装底板采用带加强筋的结构设计,底板上开设的两个长圆形安装孔可以适配安装基座上的小范围位置偏差,降低现场安装时的对位难度;输入、输出轴的轴伸长度与轴径尺寸按照标准传动接口设计,可直接匹配标准联轴器、带轮等传动连接件,不需要额外做轴头改制。建模过程中需要重点关注齿轮啮合的侧隙预留、轴承与轴及箱体孔的配合公差选取,这类细节直接决定装置装配后是否能顺畅运转,很多新手建模时容易直接按照理论零间隙做齿轮配合,实际加工后会出现齿面卡滞、运转阻力过大的问题;另外箱体结合面的粗糙度、螺栓孔的位置度也需要在建模时标注对应的形位公差要求,避免合箱后出现轴系不同心的问题。
装置的外部轮廓做了多处圆角过渡处理,一方面是铸造工艺的要求,避免铸铁件浇注时出现应力集中导致的裂纹缺陷,另一方面也能减少箱体的应力集中点,提升装置承受冲击载荷的能力。在实际选型应用中,这类单级减速装置的传动比通常在i=3~i=8区间,传动效率可达96%以上,适合输入转速不超过1500r/min的常温工况,若应用在多粉尘、高湿度的特殊工况,还需要对应更换轴端密封形式,将普通毡圈密封更换为骨架油封或者组合密封结构,同时在箱体结合面增加密封胶涂层提升密封可靠性。轴系设计时需要做对应的刚度校核,避免轴受载后挠曲变形过大导致齿轮沿齿宽方向偏载,出现局部齿面过度磨损的问题;轴承选型优先选用深沟球轴承,可同时承受径向载荷与少量轴向载荷,适配这类直齿圆柱齿轮传动的受力特点,不需要额外配置止推轴承来承担轴向力,简化整体结构的同时降低制造成本。
