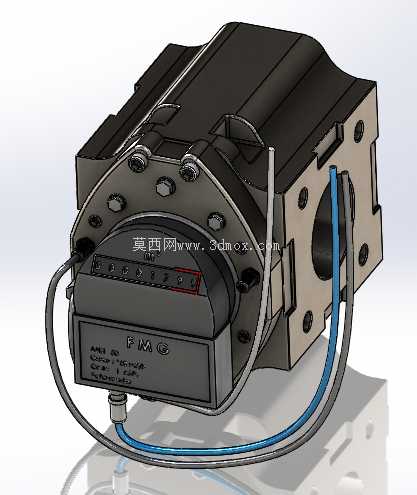

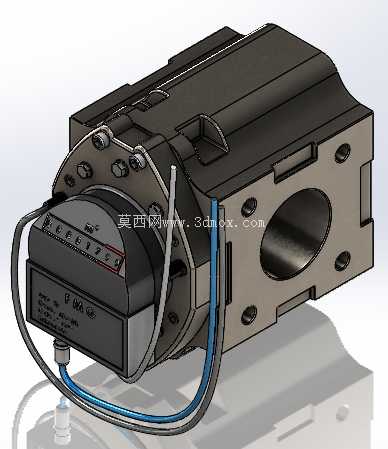

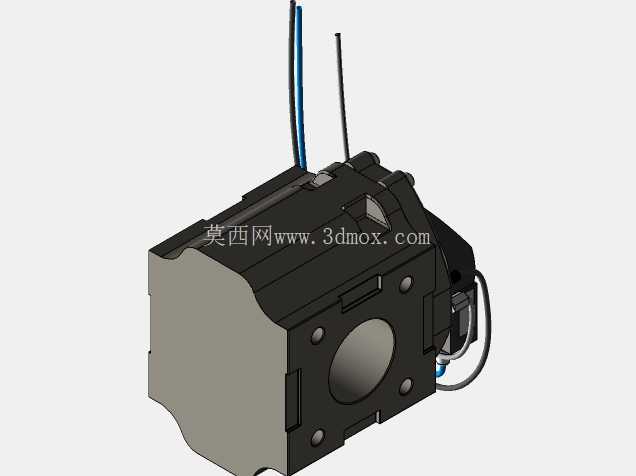

FMGG100天然气旋转计量表结构设计

　　在城镇燃气管网配送、工商业燃气用户端的计量场景中，旋转式气体流量计是贸易结算、流量监控的核心计量部件，这款FMGG100型旋转计量表的三维结构设计，完全围绕燃气计量场景的实际工况需求展开。从实际应用场景来看，这类计量表主要适配中低压天然气输送管路，可覆盖餐饮商户、小型工业用气点、居民楼栋总计量等场景，既需要满足长期不间断运行的稳定性要求，也要兼顾计量精度、安装维护便捷性的多重需求。

　　从设备实际用途出发，该计量表核心功能是对管路内流通的天然气体积流量进行连续累计计量，为燃气贸易结算提供准确的数据支撑，同时自带的机械计数结构无需外接供电即可完成计量读数，适配燃气场站、户外管井等供电条件受限的安装场景。不同于普通膜式燃气表，旋转式计量结构的压损更小，在大流量供气场景下的计量线性度更优，能够适配用气负荷波动较大的用户端工况，避免小流量下计量丢数、大流量下压损过高影响供气压力的问题。

　　在产品功能特性的设计上，这款计量表的核心计量腔采用容积式旋转计量结构，内部的旋转部件经过动平衡调校，运行过程中转动阻力小，长期运行磨损量低，能够保证长达数年的计量精度稳定性。表体侧面预留的线缆接口，可扩展脉冲信号输出功能，适配远程抄表、流量监控报警等智能化管理需求，无需对表体主体结构进行改造即可完成功能升级。计数显示窗采用密封式结构设计，透明视窗与表壳之间设置密封胶圈，可阻挡外界水汽、粉尘进入计数机构内部，适配户外管井、厨房等潮湿多油烟的安装环境，避免计数机构卡滞导致的计量失效。进出气接口采用标准法兰连接结构，接口同轴度公差控制在0.1mm以内，安装时可直接与同规格管路法兰对接，无需额外调整管路位置，降低现场安装的施工难度。

　　从产品设计思路来看，整个结构采用模块化拆分设计，主要分为计量腔体模块、计数传动模块、外壳防护模块、接线扩展模块四个部分，各模块之间通过螺栓连接、密封圈密封，后期维护时可单独拆解故障模块进行更换，无需整体更换表体，降低运维成本。计量腔体作为核心部件，内壁与旋转部件之间的配合间隙经过精确计算，既保证旋转部件转动无卡滞，又能最大限度减少气体内漏，保证计量精度控制在国标允许的误差范围内。外壳部分采用铸铝材质一体压铸成型，外壳壁厚均匀设置为4mm，既保证整体结构强度，能够承受管路内1.6MPa的静压测试要求，又能控制整体重量，单人即可完成现场安装作业。外壳表面做喷塑处理，可抵御户外环境下的紫外线老化、雨水腐蚀，延长户外使用寿命。

　　关于外形尺寸与安装边界，这款计量表的主体外形为近似立方体结构，整体安装高度控制在220mm以内，宽度方向尺寸为180mm，厚度方向为160mm，安装时所需的侧向操作空间预留不小于100mm即可满足接线、读数的操作需求。进出气法兰的中心距严格遵循燃气计量表的通用安装尺寸规范，可直接替换同规格的老旧计量表，无需对现有管路进行切割改造，适配老旧管网改造项目的快速替换需求。表体底部设置安装定位凸台，可与管道支架上的定位槽配合，安装时可快速定位，避免表体安装后出现倾斜导致的旋转部件偏磨问题。接线接口设置在表体侧面偏下位置，线缆接入后可自然向下弯曲走线，避免雨水顺着线缆流入接口内部造成短路问题，接口采用标准M16*1.5的螺纹规格，可适配常规的防爆格兰头，满足易燃易爆燃气场景的防爆安装要求。

　　在细节结构处理上，计数传动机构采用磁耦合传动设计，计量腔内部的转动通过磁力传递到外部的计数模块，完全取消了传动轴的动密封结构，从根源上避免了传动轴位置的燃气泄漏风险，这一设计对于燃气类计量设备来说至关重要，可大幅降低长期运行后的泄漏概率。表体顶部的计数视窗采用倾斜15度的设计，安装在距离地面1.5米左右的常规高度时，运维人员站立状态下可清晰读取计数数值，无需弯腰或垫脚，提升日常抄表的便捷性。表体上的固定螺栓全部采用不锈钢材质，避免长期运行后螺栓锈蚀导致拆解困难，所有螺栓的安装位置都预留了足够的套筒操作空间，现场维护时可使用标准套筒扳手快速拆装，无需特殊定制工具。
