ASME标准GLP立式工业过滤装置结构

　　该过滤装置的设计严格遵循ASME锅炉及压力容器规范第VIII卷第1分册要求，主要应用于液化石油气输送管线、燃气调压站、石化工艺管段的介质净化环节，可截留流体中携带的固体颗粒、焊渣、锈蚀杂质，避免杂质进入下游调压设备、流量计、燃烧装置造成阀芯卡涩、流道堵塞、密封面损伤等故障，保障燃气管网、工艺系统的长期稳定运行。

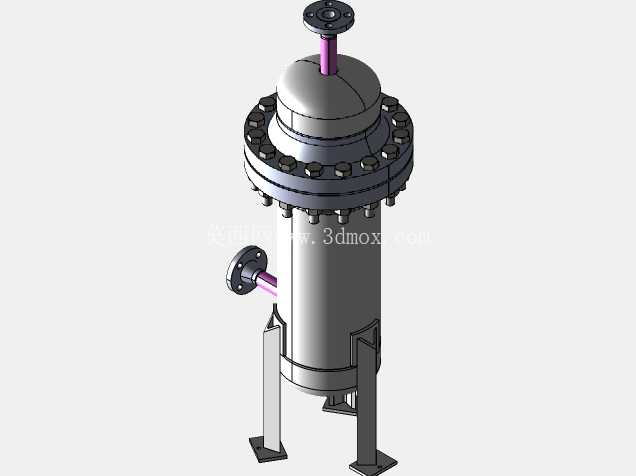

　　从结构设计逻辑来看，整体采用立式承压壳体结构，上封头与筒体采用法兰螺栓连接结构，法兰周向均匀布置螺栓紧固件，配合密封垫片实现承压腔的静密封，这种快开式法兰连接结构无需完全拆卸设备即可打开上盖，完成内部滤芯的更换、腔体内部的清理作业，大幅降低现场运维的工作量。设备顶部设置单法兰接口作为介质出口，筒体侧下方设置带法兰支撑的侧向接口作为介质入口，介质从侧下方进入腔体后，流道截面突然扩大，流速降低，大颗粒杂质在重力作用下先沉降到腔体底部，随后介质向上穿过滤芯组件，杂质被截留在滤芯外侧，净化后的介质从顶部出口流出，这种下进上出的流道设计结合重力沉降效应，可有效提升纳污容量，延长滤芯的更换周期。

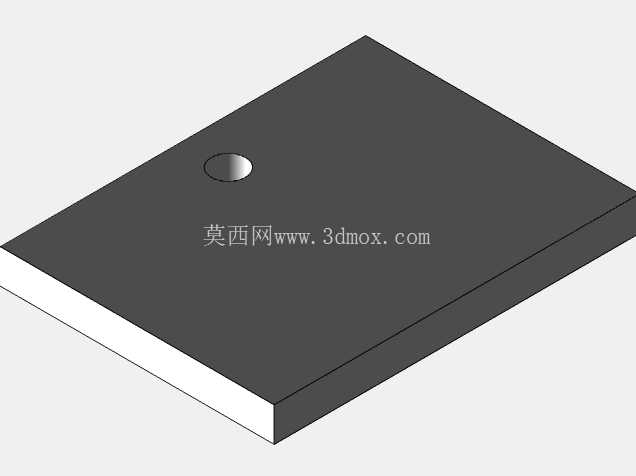

　　设备底部采用三点式支腿支撑结构，每个支腿底部带方形安装底板，底板上预留螺栓安装孔，可直接通过膨胀螺栓或焊接方式固定在设备基础、钢架平台上，支腿的高度设计预留了底部排污操作空间，现场可根据需求在筒体底部增设排污接口，定期排出沉降的杂质。侧向入口接口的连接管段自带法兰盘，安装时可直接与管线法兰对接，无需额外配置过渡管件，降低现场安装的配管难度。

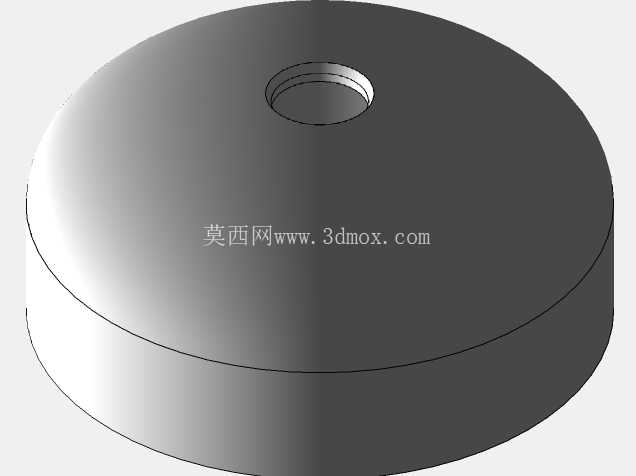

　　在建模细节处理上，所有法兰的螺栓孔位置、密封面尺寸均符合ASME B16.5法兰标准，螺栓、螺母的规格与法兰压力等级匹配，支腿的型材截面、底板厚度均经过承压稳定性校核，可承受设备满水运行、滤芯堵塞时的最大载荷，避免运行过程中出现支腿变形、设备倾斜的问题。上封头采用标准椭圆形封头结构，相比平封头可有效降低承压时的应力集中，减少壁厚设计冗余，在满足强度要求的前提下控制设备整体重量。

　　从安装边界来看，设备整体为立式圆柱结构，安装时需要预留顶部法兰的操作空间，满足上盖拆卸、滤芯吊装的作业高度要求，侧向入口的管线对接需要保证法兰面的平行度，避免强行组对造成密封面泄漏。设备的进出口法兰公称压力与所在管线的压力等级匹配，可直接适配同压力等级的工业管线，无需额外变径处理。支腿的安装平面需要保证水平度偏差在允许范围内，避免设备安装后出现倾斜，影响内部介质的流场分布，降低过滤效率。

　　在实际工况适配方面，该结构可根据处理介质的流量、杂质含量调整筒体直径、高度，适配不同规格的滤芯组件，既可以用于小流量的燃气支管末端净化，也可通过放大尺寸应用于主干管线的大流量过滤场景。法兰连接的密封结构可根据介质特性选择橡胶垫片、金属缠绕垫片等不同密封件，适配不同温度、压力的工况需求，整体结构的通用性较强，可覆盖多数工业低压流体过滤的场景需求。建模过程中对所有焊接位置做了符合工程实际的处理，支腿与筒体的连接、接管与筒体的连接均考虑了焊接坡口、焊缝补强的结构细节，模型可直接用于工程出图、装配干涉检查、安装模拟等场景，结构细节完全符合实际加工制造的工艺要求，不存在无法落地的理想化设计结构。
