立式锥底承压储水罐体结构设计

　　在暖通空调循环水系统、小型工业供水单元、工艺预处理工段中，这类立式锥底储水罐体是衔接前端水处理与后端用水点位的核心缓冲单元，区别于常规平底储槽，锥底结构的核心作用是实现静置沉降与排污无死角，避免罐体底部积泥、杂质堆积影响出水水质，日常运维时仅需开启锥底最低处的排污阀，即可依靠重力将沉积的杂质完全排出，无需人工进罐清理，大幅降低密闭储水设备的运维频次。

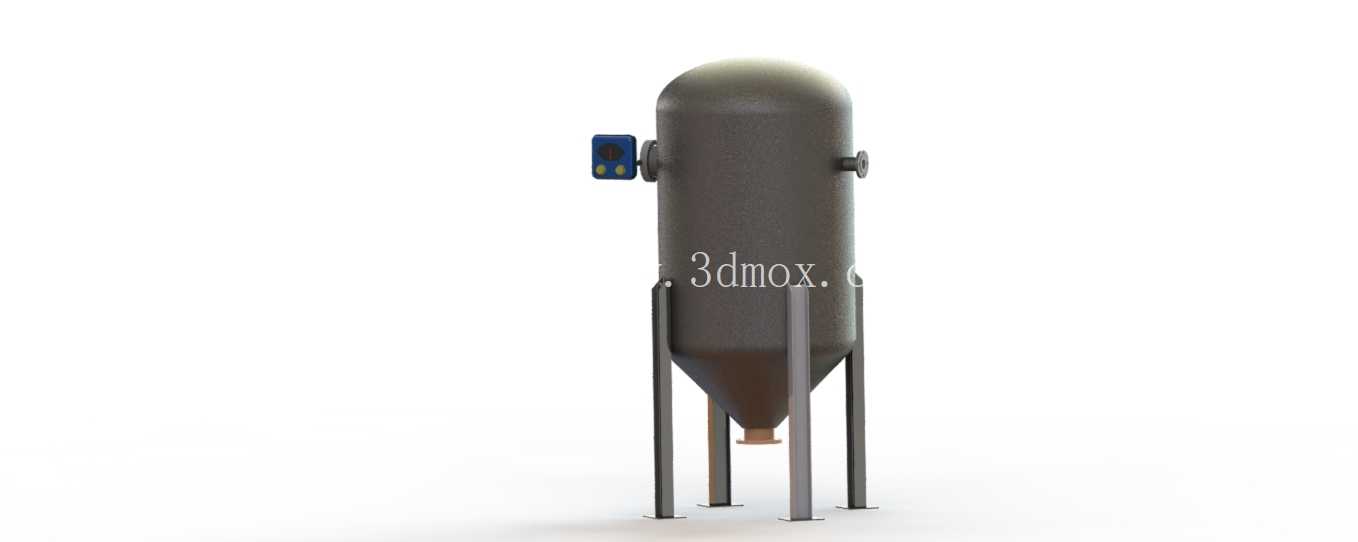

　　从结构设计逻辑来看，罐体上半段采用标准椭圆封头，相比平盖结构能承受更高的内压应力，在0.6MPa以内的常规供水压力工况下，椭圆封头的壁厚可以比平盖减薄40%左右，同时避免平盖结构边缘的应力集中问题，长期承压运行时焊缝开裂风险更低。筒体段采用等径直筒设计，内部可根据实际工况加装液位计接口、溢流口、人孔组件，图中筒体侧面预留的两个侧接口，可分别作为进水、出水或者液位传感器安装位，侧置的蓝色组件为外置式液位开关安装位，可直接联动前端供水泵实现高低液位自动启停，无需额外在罐体上开孔焊接，减少现场安装的焊接工作量。

　　支撑结构采用三根均布的圆柱支腿，支腿与筒体之间采用焊接式连接板过渡，相比四根支腿的设计，三支撑结构对安装地面的平整度要求更低，不会出现支腿悬空导致的局部应力过载，支腿高度经过核算，刚好预留出锥底排污阀的安装与操作空间，操作人员无需俯身即可完成排污阀的启闭操作，同时支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，抗水平风载与设备振动的能力更强，避免满水状态下罐体出现倾覆风险。

　　建模过程中需要重点把控几个尺寸边界：首先是锥段的锥角，常规储水用锥底锥角控制在60度以内，既保证杂质能顺利沿锥壁滑落到排污口，又不会因为锥角过小导致罐体整体高度过高，增加厂房的竖向空间占用；其次是筒体上各个接口的方位角，进水口通常设置在筒体切线方向，让进水在罐体内形成旋流，提升杂质沉降的效果，出水口则设置在筒体中上部，避开底部沉降区，减少出水携带杂质的概率；另外支腿的安装方位需要避开各个侧接口的操作空间，避免安装阀门、仪表时出现工具无法操作的干涉问题。

　　实际选型应用时，需要根据系统的小时用水量确定罐体的有效容积，通常缓冲水箱的有效容积按照系统5-10分钟的峰值流量选取，避免水泵频繁启停，筒体的壁厚根据工作压力选取，常压工况下采用3-4mm厚的碳钢板焊接即可，承压工况则需要根据GB150的要求计算壁厚，做相应的压力试验。这类罐体在安装时需要注意，罐体就位后要调整支腿的水平度，保证锥底的最低点刚好对准排污口中心，避免出现局部积液区，外接管道时要加装软接头，避免管道振动传递到罐体焊缝上，长期运行导致焊缝疲劳开裂。

　　从建模细节来看，所有焊缝位置都做了相应的倒角处理，符合实际焊接工艺的要求，支腿与筒体连接的加强板尺寸也符合压力容器的设计规范，没有出现应力集中的锐角结构，各个接口的法兰尺寸都匹配常规的给排水管道标准，可直接对接标准管件，不需要额外定制转接头。
