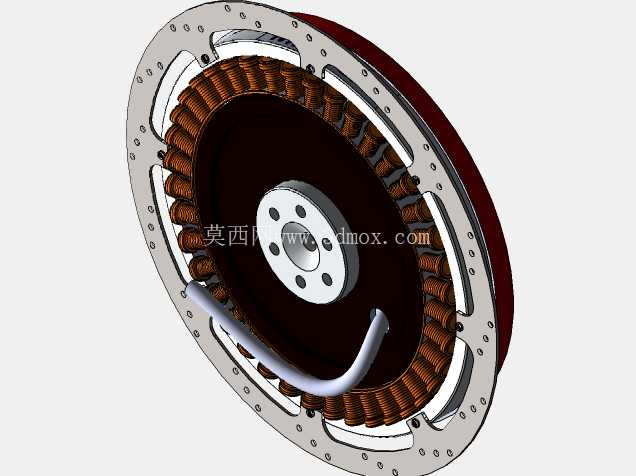

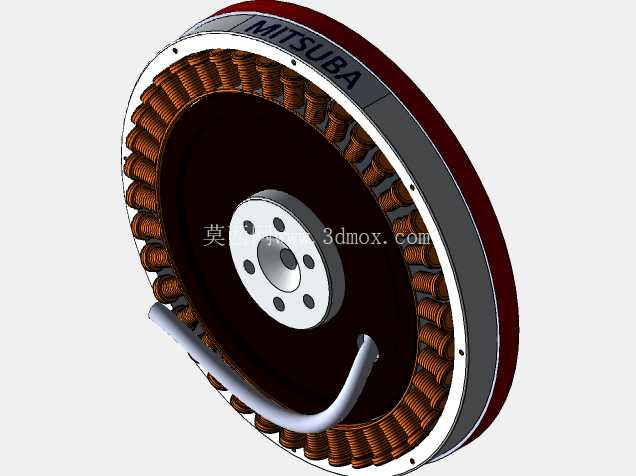

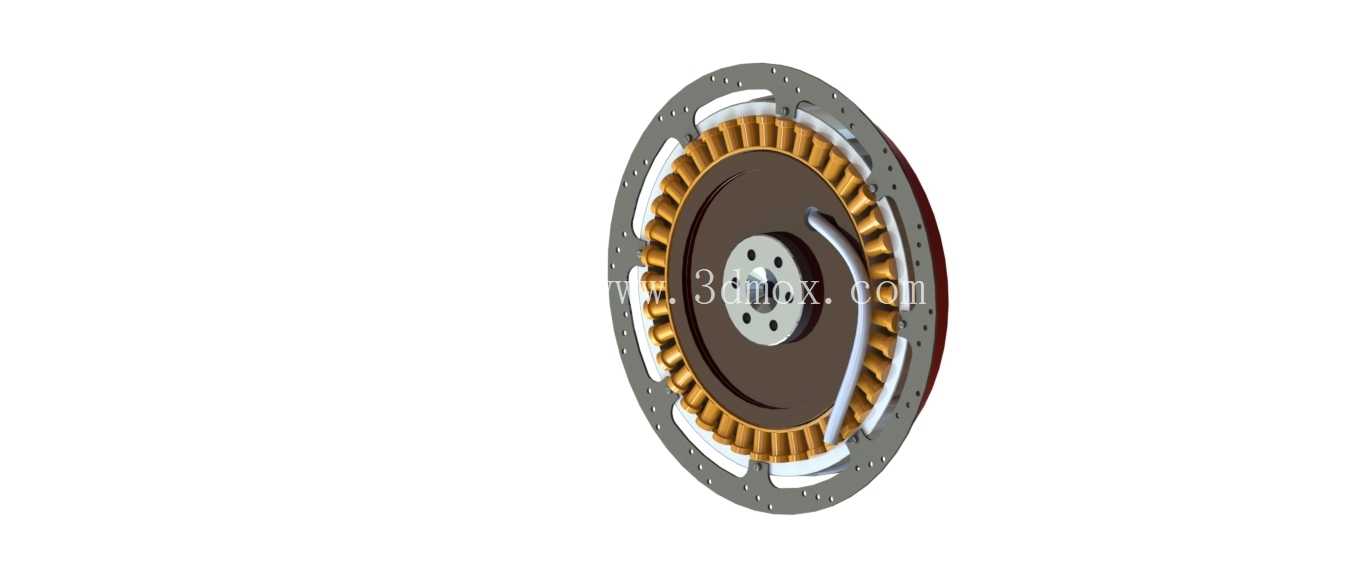

1kW盘式三叶结构永磁驱动电机

　　这款1kW功率等级的盘式三叶结构电机，在小功率动力输出场景中有着非常明确的适配定位，不同于常规径向磁通的圆柱型电机，它采用轴向磁通的盘式布局，整体轴向尺寸被大幅压缩，对于安装空间轴向长度受限的设备来说，这类结构的优势十分突出。从实际应用场景来看，这类小功率盘式电机常被用于小型电动代步设备、便携工业动力单元、小型风机驱动、精密转台动力源等场景，尤其是在需要薄型安装结构的设备内部，常规圆柱电机的轴向长度往往会挤占过多内部空间，而盘式结构可以在相同功率输出下，把轴向安装厚度控制在更小的范围内，给设备内部的其他传动、控制部件留出更多布局余量。

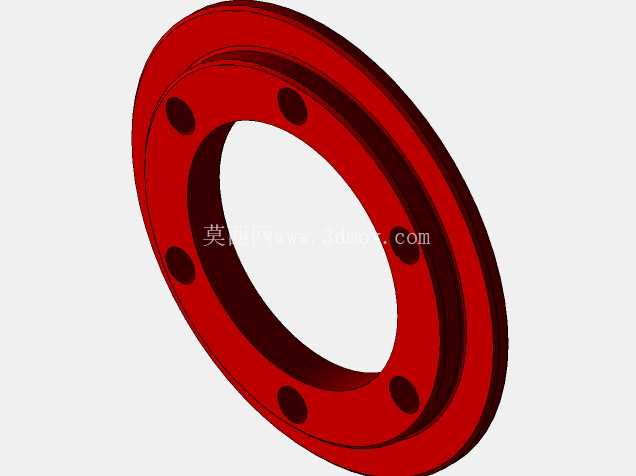

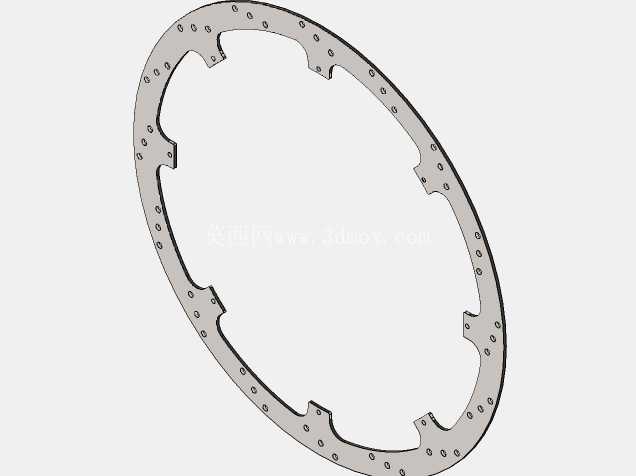

　　从功能特性上看，这款电机采用三叶式的绕组排布配合盘式永磁转子结构，定子绕组沿圆周方向均匀分布在盘式基座上，转子的永磁体贴装在导磁盘体上，气隙沿轴向设置，相比径向磁通电机，它的转矩输出半径更大，相同电流下可以输出更高的启动转矩，对于需要频繁启停、低速带载启动的场景适配性更好。转子外侧的安装法兰盘预留了均匀分布的安装孔位，孔位的节圆尺寸经过标准化设计，可以直接匹配常规的小功率传动连接件，不需要额外做转接法兰，减少了安装环节的加工工作量。定子侧的绕组端部做了规整的排布处理，没有多余的突出结构，绕组外侧的绝缘骨架既起到固定绕组的作用，也能在装配时避免绕组与转子、壳体发生剐蹭，提升运行可靠性。

　　在设计思路上，这款电机的结构做了很多面向装配与维护的优化，比如转子的导磁盘体采用一体化冲压成型结构，既保证了导磁性能的均匀性，也减少了拼接结构带来的装配误差，永磁体采用嵌装加粘接的双重固定方式，在电机高速运转时可以避免永磁体受离心力作用发生移位。中心的转轴采用阶梯轴结构，不同轴段分别对应轴承安装位、转子固定位、输出连接位，轴肩的位置经过尺寸校核，装配时可以直接靠轴肩定位，不需要反复调整转子与定子之间的气隙均匀度，降低了装配难度。两侧的轴承选用深沟球轴承，既可以承受径向载荷，也能承受盘式电机运行时产生的部分轴向磁拉力，延长轴承的使用寿命。

　　从安装边界来看，这款电机的最大外圆直径适配小功率设备的常规安装空间，输出轴的轴径、键槽尺寸都符合小功率动力输出的通用标准，安装法兰的孔位可以直接对接常见的设备安装面板，不需要对设备原有结构做大幅改动。电机的出线位置设置在定子侧的边缘区域，出线方向可以根据安装需求做小范围调整，避免出线与周边部件发生干涉。在实际选型匹配时，需要注意这类轴向磁通电机的磁拉力方向是沿轴向的，所以安装基座的轴向刚度需要满足要求，避免长期运行后基座发生形变导致气隙不均匀，影响电机的运行效率甚至出现扫膛问题。另外，这款电机的散热结构依靠盘体外表面的自然散热，在持续满载运行的场景下，需要预留足够的周边散热空间，保证空气可以顺畅流过电机外表面带走热量，避免绕组温度过高影响绝缘寿命。

　　从结构细节上看，定子的硅钢片采用卷绕式的盘式铁芯结构，相比叠压式的径向铁芯，它的铁损更低，在小功率运行区间的效率表现更好，绕组采用集中式绕法，每个绕组的端部长度更短，铜损也相应降低，对于电池供电的便携设备来说，更高的运行效率可以延长续航时间。转子的三叶结构并非单纯的外观设计，三个对称的凸起结构既可以作为转子动平衡的校准配重位，也能在转子运转时带动周边空气形成微弱的气流，辅助电机表面散热，同时对称的三叶结构可以让转子的动平衡更容易校准，降低高速运转时的振动与噪声。在三维建模过程中，这类盘式电机的建模需要重点关注气隙的均匀性、安装孔位的位置度、转轴各轴段的同轴度，这些参数直接影响后续实际加工装配后的电机性能，建模时需要对配合面做公差预留，比如轴承安装位的轴径公差、转子与定子的气隙尺寸公差，都需要按照实际加工工艺要求设置，避免模型转化为加工图纸后出现装配干涉或者间隙过大的问题。
