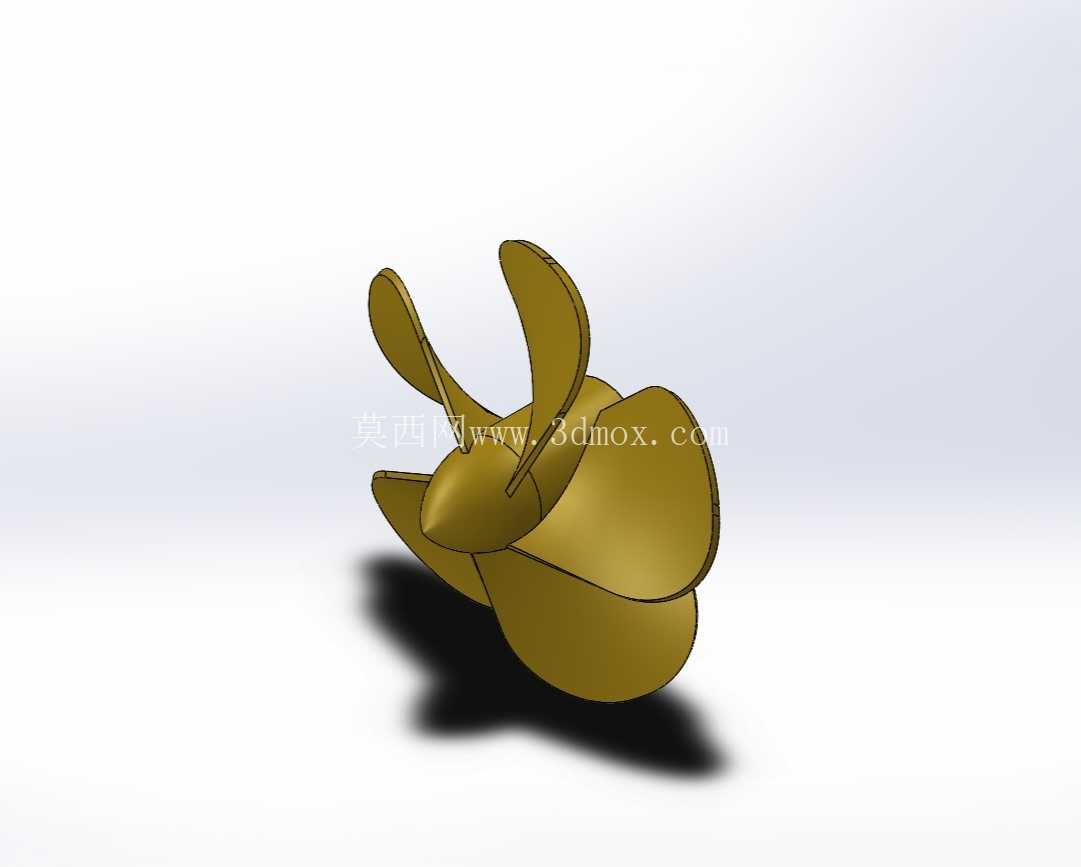

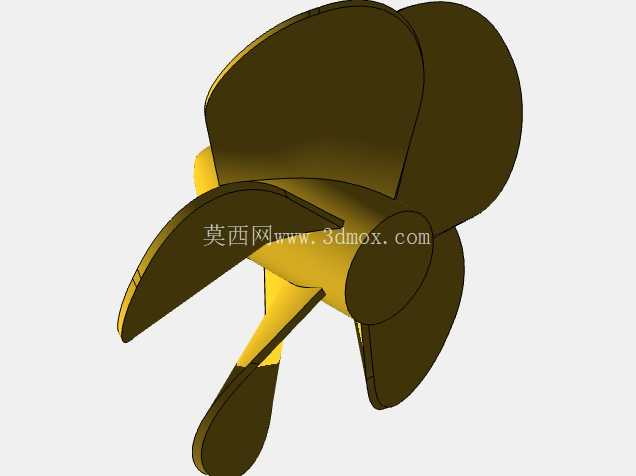

多叶曲面螺旋桨式风扇叶片结构设计

　　这类多曲面弯掠叶片的应用场景覆盖流体输送、动力推进、散热换热多个工业领域，小到工业机柜的强制风冷单元、小型通风设备的风轮，大到船舶侧推装置、小型涵道推进器的桨叶结构，都能看到同构型的叶片设计逻辑。从实际使用需求出发，叶片的核心功能是在旋转过程中通过曲面的连续导流，将输入的旋转机械能转化为流体的定向动能，不同的安装场景下，对叶片的压升、流量、噪音表现、动平衡精度的要求各有侧重。做这类叶片的三维结构设计时，首先要明确安装边界：轮毂的配合直径直接决定了叶片根部的安装基准，所有叶型的截面参数都要从轮毂圆柱面开始向外延展，避免根部出现应力集中的锐角过渡，通常根部会做R3-R8的圆角过渡，匹配不同尺寸的轮毂规格。

　　叶型的设计思路不能只看气动效率，还要兼顾加工可行性与运行可靠性，每一片叶片的弯掠角度是沿着展向逐步变化的，靠近轮毂的根部区域安装角更大，用来抵消轮毂旋转带来的线速度差，保证从叶根到叶尖的出流方向基本一致，减少叶道内的涡流损耗；叶尖区域则会做小幅的后掠处理，一方面降低叶尖间隙的泄漏流损失，另一方面能打散叶尖处的集中涡结构，降低运行过程中的气动噪音。从外形尺寸的约束来看，这类叶片的整体回转直径需要匹配安装腔体内径，通常叶片外缘与腔体壁面的单边间隙控制在回转直径的0.5%-1.5%之间，间隙过大会大幅降低容积效率，间隙过小则容易因为加工公差、运行振动出现擦碰故障。

　　叶片的厚度分布也是设计重点，根部截面厚度最大，沿着展向向叶尖逐步减薄，既保证根部有足够的强度承受旋转离心力与流体交变载荷，又能降低叶尖区域的转动惯量，减少驱动端的启动负载。实际建模过程中，需要先搭建各个展向位置的翼型截面，每个截面的弦长、扭角、最大厚度位置都要根据流体仿真的结果反复调整，不能直接用统一截面做简单扭转，否则会出现叶道内流场分布不均的问题，运行时容易产生额外的振动。完成曲面造型后还要做动平衡校验的前置处理，保证每一片叶片的质心分布在同一回转平面上，减少后续实际装配时的动平衡去重量。

　　这类叶片如果用于风冷场景，通常会搭配对应的导风罩结构，叶片的出流角度要匹配导风罩的导流方向，避免出流直接冲击导风罩壁面产生压损；如果用于推进场景，则要根据工作介质的密度调整叶片的曲面曲率，水介质下的叶片曲率会比空气介质下更平缓，避免负载超过驱动端的扭矩上限。安装接口方面，轮毂中心通常会设计与驱动轴配合的轴孔，搭配键槽或者顶丝孔实现周向固定，部分小尺寸的塑料材质叶片会直接采用过盈配合的方式与电机轴连接，省去额外的紧固件。设计时还要考虑运行工况下的形变，高转速工况下的叶片需要预留足够的形变余量，避免离心力导致叶片伸长后与周边结构发生干涉，尤其是非金属材质的叶片，其线膨胀系数与蠕变特性要纳入尺寸校核的范围，不能只按常温静态尺寸做装配边界判断。
