CAT C18配套涡轮增压器结构设计

　　在重型柴油动力系统的配套选型中，涡轮增压器是决定发动机动力输出上限、燃油经济性与排放表现的核心部件，本次呈现的CAT C18机型配套涡轮增压器结构，完全围绕大排量工业级柴油机的实际运行工况完成结构还原，可直接用于动力系统匹配校核、改装方案验证、教学演示等场景。从实际应用场景来看，这款增压器主要适配额定功率覆盖500-800马力区间的重型柴油机组，常见于大型工程机械设备、重型矿用卡车、固定式柴油发电机组、大型船舶辅机动力单元的配套，这类应用场景下发动机长期处于高负荷、宽转速区间运行状态，对增压器的响应速度、耐高温能力、结构可靠性都有极高要求，因此整个结构设计没有冗余的装饰性特征，所有外部轮廓、连接结构都完全服务于功能实现与安装适配。

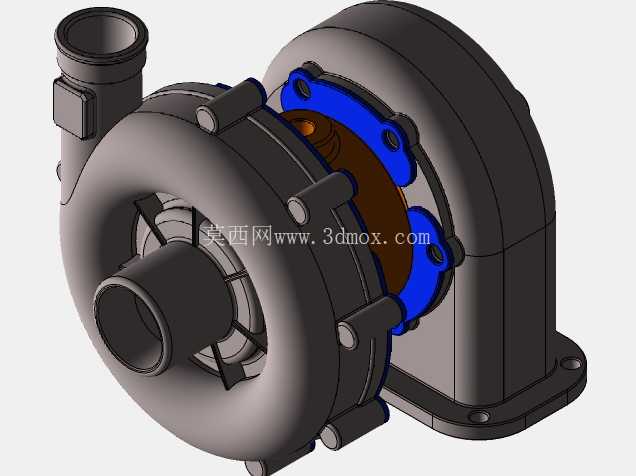

　　从结构功能特性来看，该增压器采用典型的径流式涡轮+离心式压气机的经典布局，压气机端设置大口径进气接口，可直接对接原厂空滤总成的出气管道，接口采用台阶式卡箍连接结构，能保证高压工况下的密封可靠性，避免增压压力泄漏导致的动力损失；压气机壳采用渐扩式流道设计，可将叶轮压缩后的高速气流平稳减速增压，将动能转化为压力能后通过侧向的出气口送入发动机进气歧管，匹配C18发动机的大排量进气需求。涡轮端采用耐高热的壳体结构，直接对接发动机排气歧管出口，利用排气脉冲能量驱动涡轮叶轮高速旋转，同轴带动压气机叶轮完成进气压缩，中间的轴承体部分设置了多道密封结构与润滑油道接口，可接入发动机的润滑系统，为高速旋转的转子总成提供持续的润滑与散热，避免高转速下的轴承烧蚀故障。

　　在设计思路的还原上，整个模型严格遵循原厂部件的装配逻辑，压气机壳、中间体、涡轮壳三个核心壳体之间采用周向均布的螺栓连接结构，蓝色的密封垫片结构完全还原了实际装配中的密封层级，可有效避免压气机端漏气、涡轮端废气泄漏的问题；底部的安装支座采用带加强筋的法兰结构，安装孔位完全匹配C18发动机原厂的增压器安装支架位置，安装面的平面度、孔位同轴度都按照实际工程公差做了结构还原，可直接用于安装干涉校核。外部的执行器安装位、传感器接口也都做了完整还原，能匹配原厂的废气旁通控制机构、增压压力传感器的安装需求，不需要额外做结构修改即可用于整机数字样机的装配。

　　从安装边界与尺寸适配来看，该增压器的整体轮廓完全适配C18发动机的机舱布置空间，压气机进气口朝向、涡轮端进出口角度都与原厂布局一致，不会与周边的排气歧管、冷却管路、线束支架产生干涉；各连接接口的通径、法兰厚度、螺栓孔分布圆直径都严格按照实际部件参数还原，在做改装方案设计、管路布置时，可直接提取模型的接口尺寸完成对接管路的设计，不需要反复测量实车部件。转子部分的叶轮叶片数量、叶型弧度也做了精准还原，可用于增压器的流场仿真分析、转子动平衡模拟等工程计算场景，为性能优化提供基础的三维数模支撑。对于从事重型发动机维修、动力改装、工程机械设计的从业者来说，这个完整的增压器结构数模可以大幅减少逆向建模的工作量，直接用于方案验证、装配培训、故障模拟等多个工作环节。
