电源变压器用钣金金属外壳结构设计

　　这款金属外壳主要面向电源变压器的户外、车间内安装场景设计，作为变压器核心绕组、铁芯组件的外部防护载体，承担物理防护、电磁屏蔽、绝缘隔离的核心作用，适配中小功率电源变压器的安装需求，可直接用于工业配电、设备内置供电模块、小型户外供电节点的变压器配套。从实际使用场景来看，这类壳体常被安装在车间立柱、设备侧方内壁、户外防雨檐下位置，需要承受日常的磕碰、落灰、少量溅水影响，同时要避免内部带电部件被操作人员误触，还要兼顾变压器运行时的散热需求，因此在结构设计上做了多维度的工程考量。

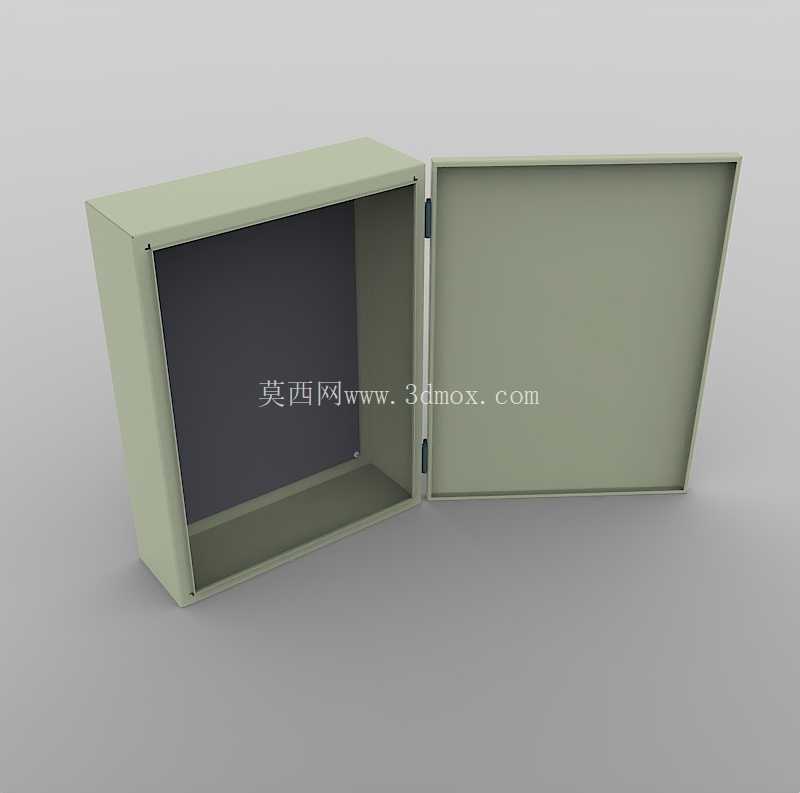

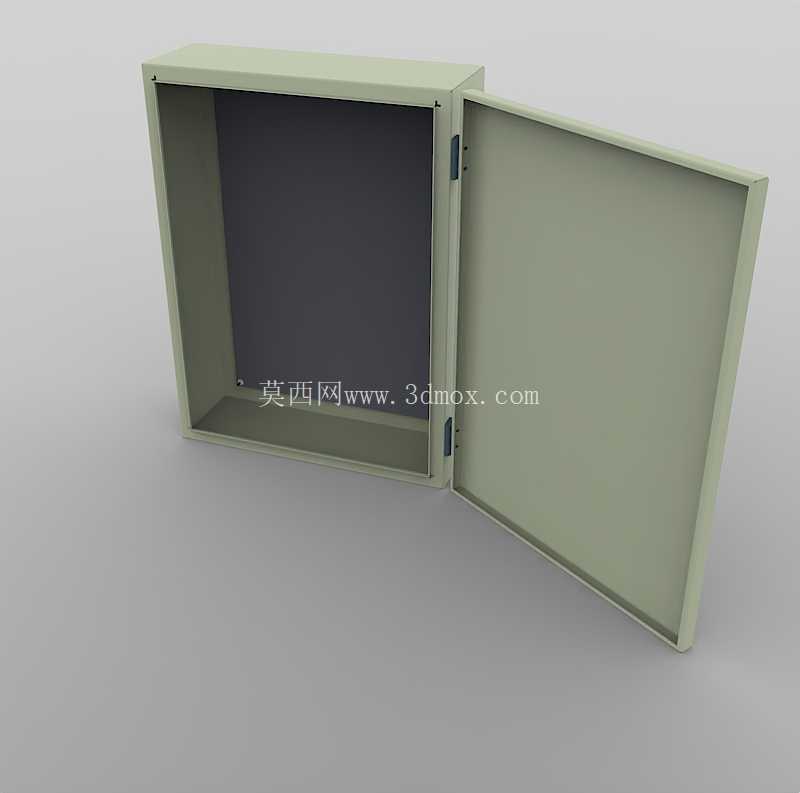

　　设计阶段优先遵循DFM钣金制造准则，整体采用单块板材折弯成型的主体结构，减少额外的拼接焊缝，降低钣金加工时的下料、折弯工序复杂度，主体箱体的四个折弯角采用工艺缺口设计，避免折弯时出现板材撕裂、堆料问题，所有折弯边的内R角匹配常规钣金折弯下模的规格，不需要定制特殊模具即可完成加工，适合小批量快速打样与批量生产。箱体与箱盖的连接采用侧边内嵌式合页结构，合页的安装位在箱体折弯时直接预留出安装凸台，不需要额外焊接合页安装座，既减少焊接变形量，也能保证箱盖开合的同轴度，开合过程中不会出现箱盖与箱体侧边剐蹭的问题，日常检修时可以直接翻开箱盖操作内部接线端子，不需要完全拆下箱盖，降低现场运维的操作难度。

　　从安装边界来看，箱体背部预留了四个挂装孔位，孔位采用腰型孔设计，允许安装时存在±2mm的位置偏差，适配现场膨胀螺栓的安装误差，不需要在安装时反复调整孔位对齐度；箱体内部的安装底板预留了通用的变压器安装螺孔阵列，适配不同安装孔距的中小功率变压器铁芯组件，不需要二次在壳体内打孔攻丝，减少现场加工的工作量。箱体的开口边缘做了向内的折弯翻边，一方面提升箱体整体的结构刚度，避免薄钣金壳体出现受力变形，另一方面翻边结构可以在箱盖闭合时形成迷宫式密封结构，阻挡大部分灰尘、溅水进入壳体内部，不需要额外加装密封胶条即可满足IP54左右的基础防护等级，兼顾成本与防护性能。

　　壳体的内部空间做了分区设计，靠近箱盖的一侧预留了接线端子的安装空间，接线区域与变压器铁芯安装区域之间预留了15mm的安全间隙，满足电气安全的爬电距离要求，避免高压接线端与壳体之间出现放电风险；箱体的下侧边预留了穿线孔位，穿线孔边缘做了卷边处理，避免穿线时锋利的板材边缘割破线缆绝缘层，同时卷边结构也能提升穿线孔处的结构强度，不会因为线缆拉扯出现孔位变形。箱盖的内侧预留了接地螺柱，安装时可以直接将箱体接地线缆连接在该螺柱上，保证壳体整体可靠接地，避免内部绝缘失效时壳体带电引发安全隐患。

　　在结构刚度设计上，箱体的侧板做了微幅的压筋处理，压筋沿着箱体高度方向布置，在不增加板材厚度的前提下提升侧板的抗变形能力，即使在安装、运输过程中受到侧向挤压，也不会出现明显的凹陷变形，保护内部的变压器组件不受外力冲击。所有板材的裁切边缘都做了去毛刺处理，避免加工、安装过程中锋利的毛刺划伤操作人员，符合机械产品的安全设计要求。整体结构没有复杂的曲面造型，全部采用规则的平面折弯结构，加工时只需要激光下料、数控折弯、铆接螺柱三道核心工序即可完成主体加工，加工周期短，制造成本可控，同时结构的容错率高，即使加工时存在小幅的尺寸偏差，也能通过合页、腰型孔的调节量完成装配，不会出现装配件干涉无法组装的问题。
