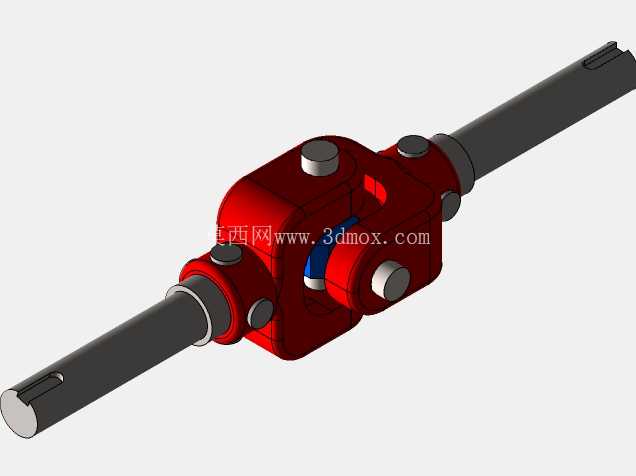

十字轴式双轴万向传动连接结构

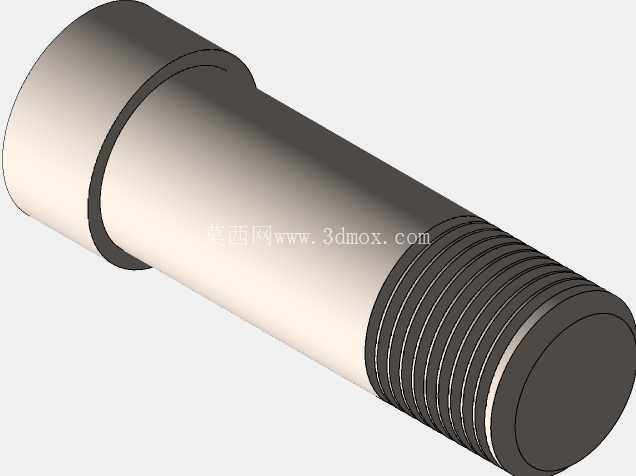

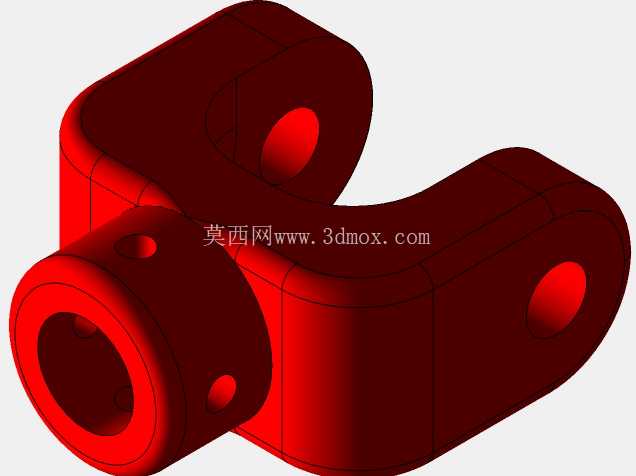

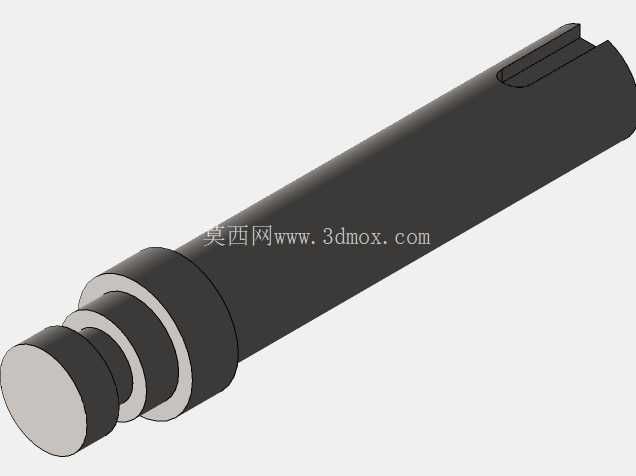

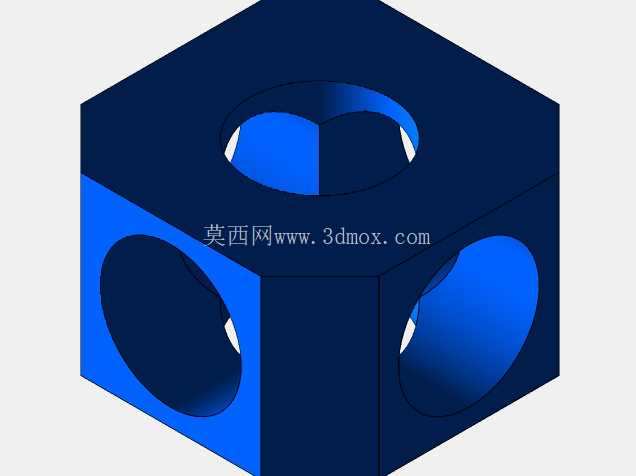

　　从结构设计逻辑来看，该结构采用分体式十字轴铰接布局，中间的红色壳体作为十字轴的承载基座，两侧对称布置轴叉结构，分别与两端伸出的传动长轴固连，十字轴的四个轴颈分别嵌入壳体与轴叉的对应安装孔内，通过圆柱销实现轴向定位，配合螺栓、螺母完成壳体的拼合锁紧，既保证了铰接转动的灵活性，又能承受传动过程中的径向与轴向冲击载荷。两端的传动轴采用等直径圆钢加工，轴端铣有平键槽，可通过平键与外接带轮、链轮或其他传动件实现周向固定，传递额定扭矩时不会出现轴与连接件的相对滑转；轴身靠近壳体的位置设置有轴肩与衬套结构，用于限定轴的轴向窜动间隙，避免运行过程中轴叉与壳体端面发生摩擦磨损。在各类需要跨轴线传递扭矩的机械传动场景中，这类双轴万向连接结构是解决轴系不对中传动问题的核心部件，常见于农业机械的动力输出端、轻工输送设备的辊组传动、小型机床的进给轴联动、改装车辆的转向传动链路等场景，尤其适配两轴存在角向偏移、安装时无法保证严格同轴的工况，能在轴间夹角持续变动的状态下稳定传递回转动力，不会因为轴系的安装偏差、运行中的机架形变出现卡滞或传动失效。

　　设计过程中需要重点控制十字轴各轴颈的位置度公差，保证四个轴颈的轴线处于同一平面且两两垂直，否则会在传动过程中产生附加的交变载荷，加速铰接部位的磨损，同时要合理预留轴叉与壳体之间的转动间隙，间隙过大会导致传动回程误差增大，间隙过小则会在大角度偏转时出现运动干涉。从安装边界来看，该结构整体沿传动轴轴向呈对称布局，中间铰接壳体的最大外廓尺寸决定了安装时需要预留的径向空间，两端传动轴的伸出长度可根据实际传动跨距进行适配调整，安装时需要保证两端被连接轴的轴线夹角处于结构允许的偏转范围内，避免超角度运行导致十字轴轴颈受力过载。

　　日常运行中，铰接部位需要定期补充润滑脂，减少轴颈与衬套之间的滑动摩擦，延长部件的整体使用寿命；壳体的拼合面需要保证密封性能，防止润滑脂泄漏以及外界粉尘、碎屑进入铰接摩擦副，造成异常磨损。不同于单万向节结构存在的传动转速波动问题，这类双铰接布局的万向结构在合理布置安装角度的前提下，可实现输入轴与输出轴的等速传动，减少传动过程中的振动与冲击，适配对传动平稳性有一定要求的中低速传动场景。

　　在进行三维建模时，需要重点还原各部件之间的装配约束关系，明确十字轴与轴叉、壳体之间的转动副自由度，准确模拟轴系偏转时的运动轨迹，验证不同偏转角度下各部件是否存在运动干涉，同时要校核螺栓连接的预紧力是否满足传动扭矩下的结构强度要求，避免壳体在冲击载荷下出现拼合面分离。轴端的键槽尺寸需要符合对应轴径的标准规范，保证与通用标准传动件的互换性，降低后续设备维护的配件替换成本。
