深沟球轴承精密机械传动回转支撑结构

　　在各类回转传动的机械结构中，深沟球轴承是应用覆盖范围极广的基础支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道，再到精密机床的主轴辅助支撑、中小型减速机的输入输出轴定位，都能见到这类轴承的身影。这类轴承的核心功能是为回转类轴系零件提供径向支撑，同时可承受一定比例的轴向载荷，在轴与轴承座之间建立低摩擦的滚动摩擦副，大幅降低轴系回转过程中的能量损耗，同时约束轴系的径向与轴向窜动，保证轴上零件的回转精度处于设计允许范围内。

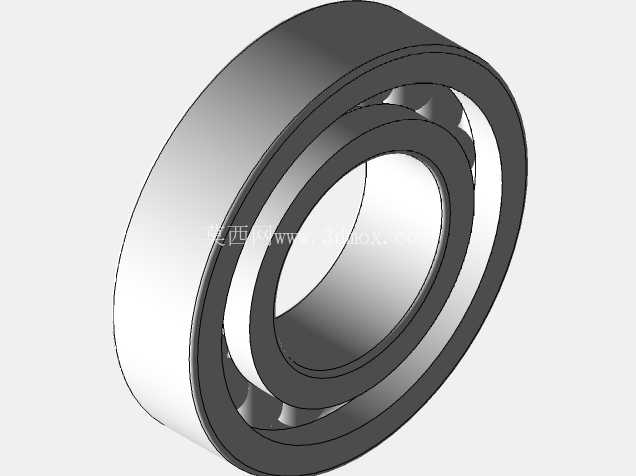

　　从结构设计逻辑来看，这款深沟球轴承采用经典的单排深沟滚道构型，内圈与外圈分别设置曲率与钢球半径匹配的弧形滚道，滚道的凹槽深度经过匹配计算，相比浅沟构型的轴承，深沟结构能够让钢球与滚道的接触面积更大，不仅能提升径向载荷的承载上限，还能承受双向的轴向载荷，适配轴系运行中可能出现的轴向窜动工况。钢球作为滚动体均匀排布在内外圈滚道之间，依靠保持架实现等间距分隔，避免钢球在回转过程中发生相互碰撞、摩擦，保证所有滚动体受力均匀，提升轴承整体的运行稳定性与使用寿命。

　　建模过程中需要重点把控几个关键尺寸边界：首先是内圈的内径尺寸，这是与转轴实现过盈或过渡配合的核心安装面，尺寸公差直接决定轴系的安装同轴度，建模时需要严格匹配配合公差带的尺寸要求，保证装配后内圈与转轴无相对滑动；其次是外圈的外径尺寸，这是与轴承座孔配合的安装面，公差选择需要考虑轴承座的材质、运行工况的温度变化，避免热胀冷缩导致外圈蠕变或者配合过紧抱死；然后是轴承的整体宽度尺寸，这决定了轴系上轴向定位台阶的间距设计，安装时需要预留合适的轴向预紧间隙，避免运行过程中因热伸长导致轴承附加载荷过大。另外滚道的曲率半径、钢球的直径与数量、保持架的兜孔间隙都是建模时需要还原的细节，这些参数直接影响轴承的额定动载荷、额定静载荷以及极限转速。

　　在实际设备选型应用中，这类深沟球轴承的适用场景非常宽泛：在中小型电机中，它作为两端的支撑轴承，承担转子的重量与皮带传动带来的径向载荷，同时抵消电机启停过程中产生的少量轴向力，保证转子与定子之间的气隙均匀；在输送设备的辊筒组件中，深沟球轴承安装在辊筒两端，支撑辊筒回转承载物料重量，低摩擦的特性能降低输送线的驱动功率损耗；在家用电器如洗衣机、电风扇的电机中，这类轴承凭借低噪音、高精度的特性，能够保证设备长时间平稳运行，降低运行过程中的振动与异响。

　　设计建模时还需要考虑安装维护的实际需求，轴承的内外圈端面都设计有便于拆卸的倒角结构，安装时可以通过压装工具均匀施力在对应套圈端面，避免通过滚动体传力导致滚道压伤；密封构型的选择也需要根据工况调整，开式轴承适用于有外部润滑系统的密闭传动箱，带防尘盖或者密封圈的构型则适用于无单独润滑、需要防止粉尘水汽进入的工况，比如农机、户外输送设备的支撑部位。

　　从结构受力的角度来看，深沟球轴承的接触角在纯径向载荷下接近零度，当承受轴向载荷时接触角会随之增大，这也是它能够承受双向轴向载荷的原理，相比角接触球轴承，它的安装调试难度更低，不需要复杂的预紧调整，对安装座的加工精度要求也更宽松，因此在很多对极限转速、轴向承载能力要求不是极端严苛的场合，深沟球轴承都是性价比极高的支撑选择。建模时还原滚道的磨削纹理、钢球的表面精度、保持架的冲压结构细节，能够让模型在装配仿真、运动演示过程中更贴近真实零件的状态，为后续的轴系干涉检查、装配工艺模拟提供准确的数字模型基础。
