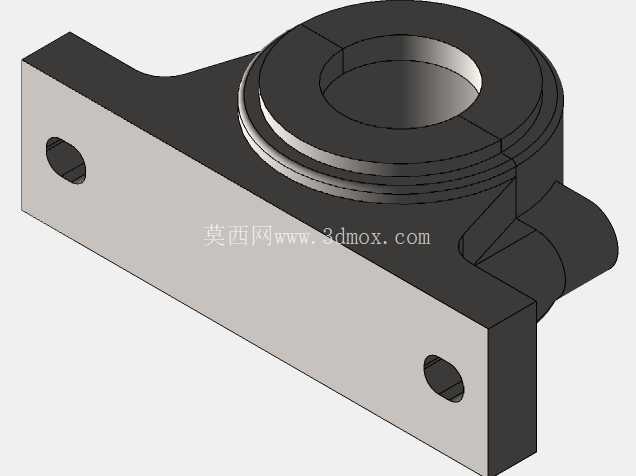

SN517剖分式立式滑动轴承座结构设计

　　在带式输送机、矿山破碎线、中小型风机这类长轴传动设备的现场运维场景里，轴系支撑件的更换便捷性直接决定了产线停机时长，SN系列剖分式轴承座正是为这类需求开发的支撑部件，本次呈现的SN517型号对应适配直径170mm级别的轴类零件，整体采用灰铸铁HT200材质铸造后时效处理，消除铸造内应力避免长期使用出现基座变形。从结构设计逻辑来看，该轴承座采用上下剖分的对开结构，上盖与底座通过止口定位配合，配合面加工精度达到IT7级，保证装配后轴承安装孔的圆柱度误差控制在0.02mm以内，避免轴系运转时出现附加径向载荷。

　　底座部分采用双侧带安装耳的结构，两个安装孔中心距严格遵循SN系列标准尺寸，孔位加工有沉头槽，适配M24规格的六角头螺栓，安装时螺栓穿过沉头孔将基座固定在设备机架的安装平面上，安装面的平面度要求不低于0.05mm/100mm，防止基座紧固后出现翘曲变形。轴承安装腔的内壁设计有环形油槽，油槽位置避开轴承承载区，运转时润滑脂可通过油槽均匀分布在轴承外圈表面，同时上盖顶部预留有注油嘴安装螺纹孔，可直通油槽实现不停机补脂，适配脂润滑的工况需求，若需适配油润滑场景也可在底座下部加工回油孔改造使用。

　　两侧的密封槽位可适配毡圈密封或者橡胶唇形密封，能够阻挡外界粉尘、水汽进入轴承腔，同时防止内部润滑脂泄漏，在粉尘浓度较高的矿山、建材输送场景下可有效延长轴承的维护周期。从安装边界来看，该轴承座总宽度为345mm，底座总长度为480mm，中心高为190mm，安装孔直径为26mm，上盖顶部到安装底面的总高度为330mm，选型时需要确认轴系中心高与设备机架的匹配性，同时预留足够的螺栓拆装空间，尤其是上盖连接螺栓的操作空间，避免后期更换轴承时无法顺利拆卸螺栓。

　　在实际建模过程中，需要重点关注剖分面的止口配合公差，过松会导致上下盖错位引发轴承孔失圆，过紧则会造成装配困难，同时安装耳的根部做了R10的圆角过渡，避免应力集中导致安装紧固时出现根部断裂的问题，轴承腔与安装底面的平行度公差需要严格控制，否则会导致轴系安装后出现别劲的情况，引发轴承发热、过早失效的问题。这类轴承座通常搭配调心滚子轴承或者深沟球轴承使用，能够补偿一定范围的轴系挠曲变形，在长轴传动场景下相比整体式轴承座的适配性更强，更换轴承时无需拆卸轴端的联轴器、带轮等传动部件，只需拆开上盖即可取出轴承更换，大幅缩短运维停机时间，在建材、矿山、冶金、轻工等行业的输送设备、传动辊道、中小型风机、水泵等设备上应用广泛。建模时还需要注意铸件的拔模斜度设置，所有非加工面的拔模斜度设置为1:20，符合砂型铸造的工艺要求，壁厚保持均匀，基本壁厚为18mm，避免出现壁厚突变导致的铸造缩孔缺陷，轴承腔的加工余量预留3mm，安装底面加工余量预留2.5mm，其余非配合面保留铸造黑皮即可，兼顾加工成本与使用性能。
