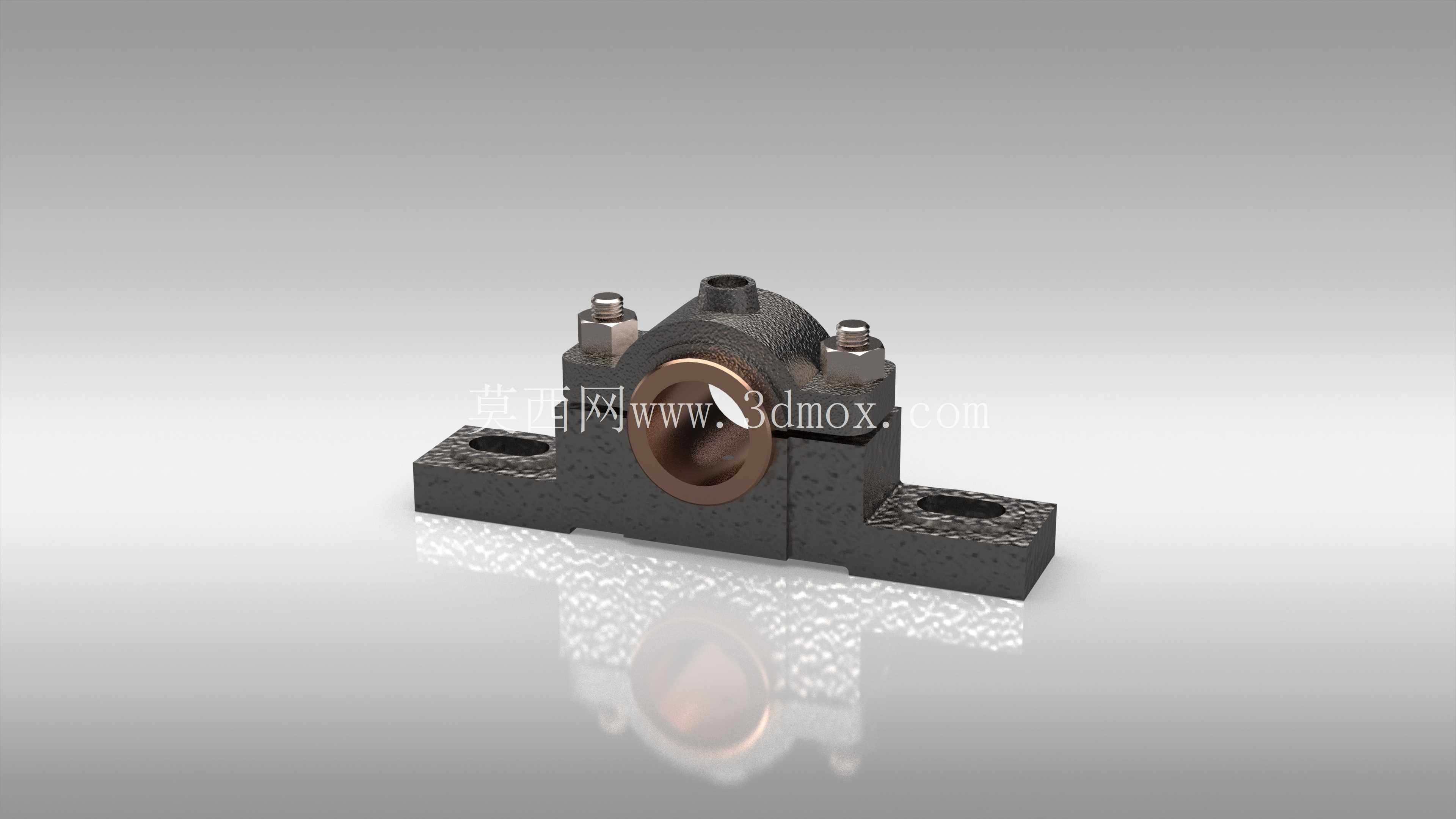

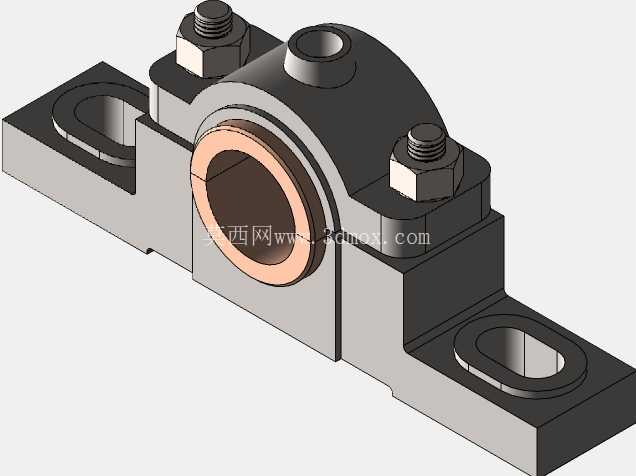

剖分式滑动轴承座三维结构设计

　　在各类工业传动系统中，轴承座作为轴系部件的核心支撑载体，直接决定了旋转轴的运行精度与服役寿命，这款剖分式滑动轴承座的设计，完全围绕中低速重载工况的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的工程功能。从实际应用场景来看，这类轴承座广泛适配矿山输送设备、中小型冶金轧线辅机、农用机械传动端、通用风机水泵的轴系支撑位置，尤其适合安装空间受限、后期维护需要频繁拆换轴瓦的作业场景，相比整体式轴承座，剖分结构不需要在检修时将轴系整体吊移，只需要拆开上盖即可完成轴瓦更换、间隙调整作业，能大幅缩短设备停机维护的时间。

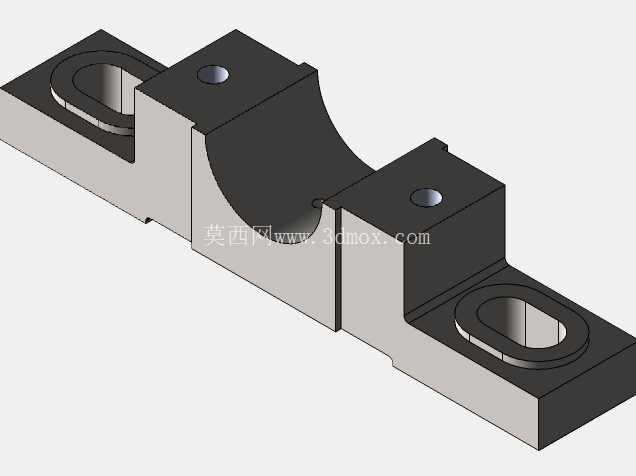

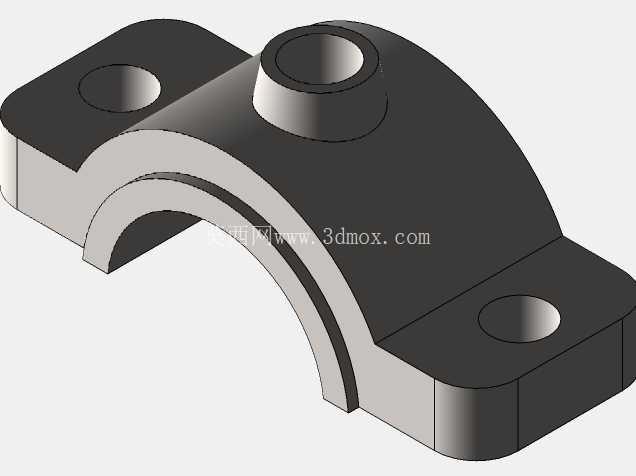

　　从功能特性上看，底座采用双侧带安装孔的翼型结构，两个长圆形安装孔预留了足够的安装调整余量，现场安装时可以根据实际机架的孔位偏差做小范围的位置微调，不需要二次扩孔加工；底座与上盖的结合面采用精密铣削加工，配合两个定位螺栓保证合模精度，避免运行过程中上下座出现错位导致轴瓦偏磨；上盖顶部设置的注油孔结构，可以直接对接润滑管路，在设备运行过程中持续为滑动轴瓦提供润滑油，减少轴颈与轴瓦之间的干摩擦风险；两侧的密封槽位可以适配毡圈或者橡胶密封圈，阻挡外界粉尘、切削液、碎屑进入轴承腔内部，同时防止内部润滑油泄漏污染作业环境。

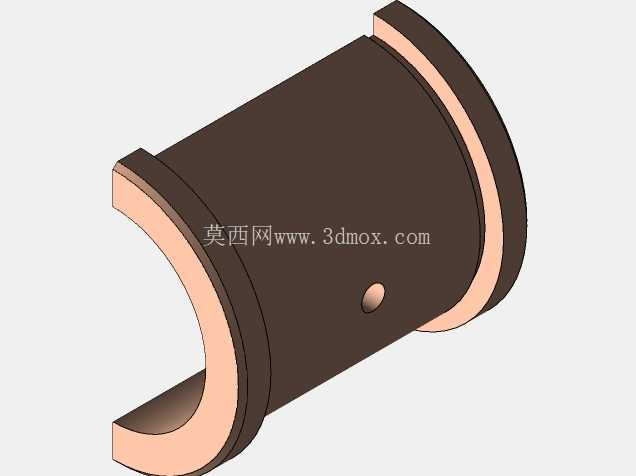

　　设计思路上完全遵循等强度原则，底座承载区域做了加厚处理，对应轴瓦下方的支撑面设置了均匀的加强筋结构，既保证整体结构在重载冲击下不会出现开裂变形，又尽可能减少了非承载区域的材料用量，降低整体铸件的重量与生产成本；轴瓦安装腔的同轴度公差严格控制在IT7级范围内，保证装入轴瓦后轴颈的旋转中心与安装基准面平行，避免轴系运行时出现附加弯矩导致轴颈疲劳断裂；上下座连接的螺栓孔位置做了沉台设计，螺栓拧紧后螺母完全沉入沉台内部，不会突出座体表面，避免设备运行过程中螺栓被外部构件剐蹭松动，也能减少外部磕碰对螺栓连接强度的影响。从安装边界尺寸来看，底座的安装孔中心距按照通用传动部件的安装规范设计，适配行业内多数标准规格的滑动轴瓦，安装面的平面度要求控制在0.02mm以内，保证安装后轴承座与机架面完全贴合，不会出现局部悬空导致的受力不均；整体高度尺寸经过优化，在保证轴瓦有足够支撑厚度的前提下，尽可能降低轴系的中心高，提升整个传动系统的运行稳定性；两侧的轴伸孔直径按照对应轴径的标准间隙设计，预留了密封件的安装空间，不会出现轴旋转时与座体摩擦的问题。

　　在建模过程中，所有铸造圆角都按照铸造工艺要求设置了合理的R值，避免铸件冷却过程中出现应力集中导致的开裂缺陷，所有机加工面都预留了合理的加工余量，不需要后续二次补焊或者打磨处理；连接螺栓的规格选型完全按照额定承载载荷的1.5倍安全系数计算，保证在冲击载荷下螺栓不会出现塑性变形或者断裂。这类滑动轴承座相比滚动轴承座，在中低速重载、存在一定冲击载荷的工况下有更好的阻尼特性，能吸收轴系运行过程中的振动，降低传动噪音，同时滑动轴瓦的拆换成本更低，适合长期连续运行的工业设备使用。
