卧式管壳式热交换器三维结构设计

项目分类:换热器 发布时间:2025-02-16 ID:930643
  • 卧式管壳式热交换器三维结构设计
  • 卧式管壳式热交换器三维结构设计
  • 卧式管壳式热交换器三维结构设计
  • 卧式管壳式热交换器三维结构设计
  • 卧式管壳式热交换器三维结构设计

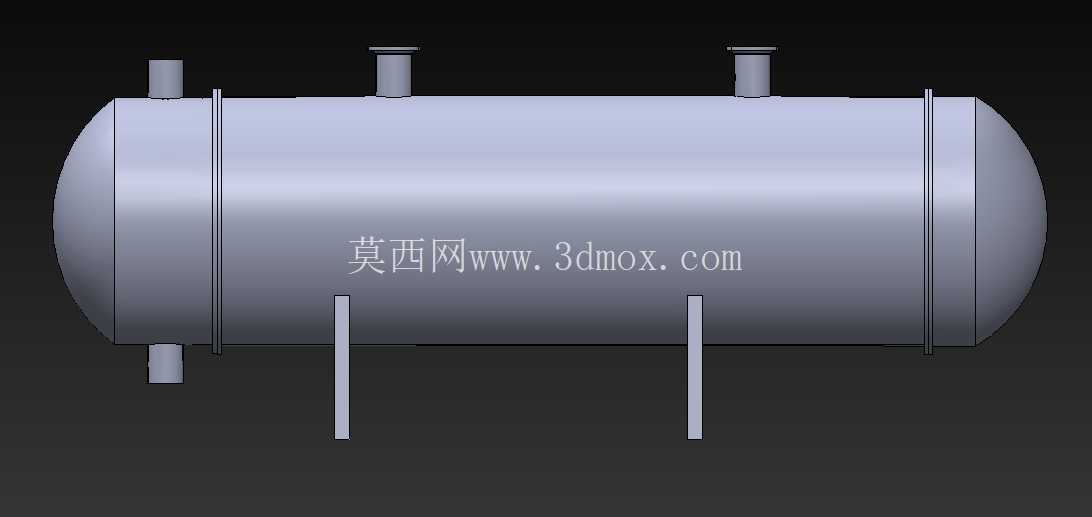

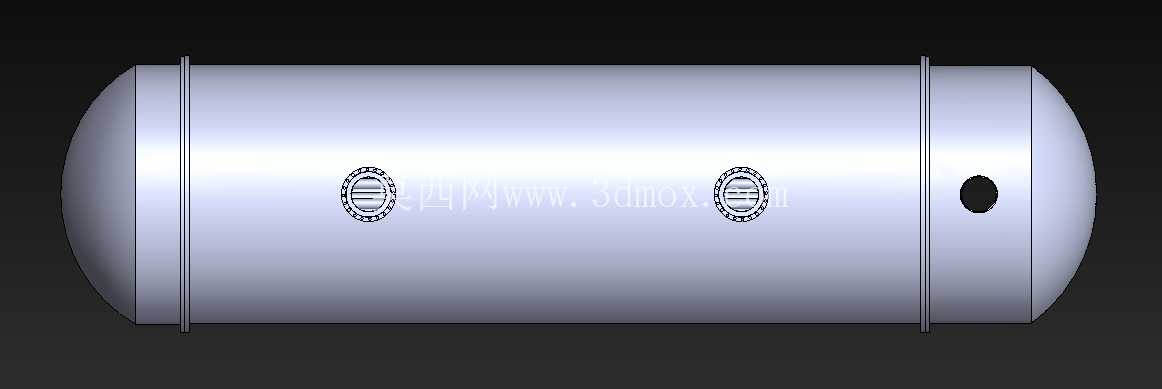

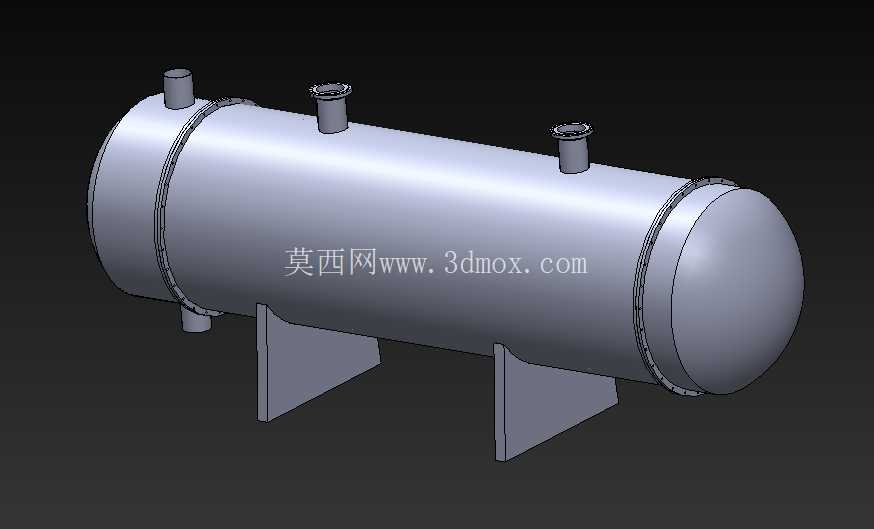

  在化工、电力、暖通、食品加工等诸多工业场景中,管壳式热交换器始终是热量传递环节的核心承压设备,这类设备的运行稳定性直接决定整套工艺系统的能效表现与连续生产能力。本次呈现的卧式管壳式换热结构,采用经典的固定管板布局思路,筒体为等径直筒段搭配两端椭圆形封头的结构形式,这种封头选型相比平盖结构能大幅降低承压状态下的应力集中系数,在同等设计压力下可有效减薄封头壁厚,兼顾结构强度与材料成本控制。筒体顶部沿轴向均匀布置三个不同通径的管程接口,分别对应不同工艺介质的进出与排气需求,筒体下部靠近固定端的位置设置排污接口,用于设备停机检修时排空壳程残留介质,避免积液造成的内壁腐蚀与冬季冻胀风险。

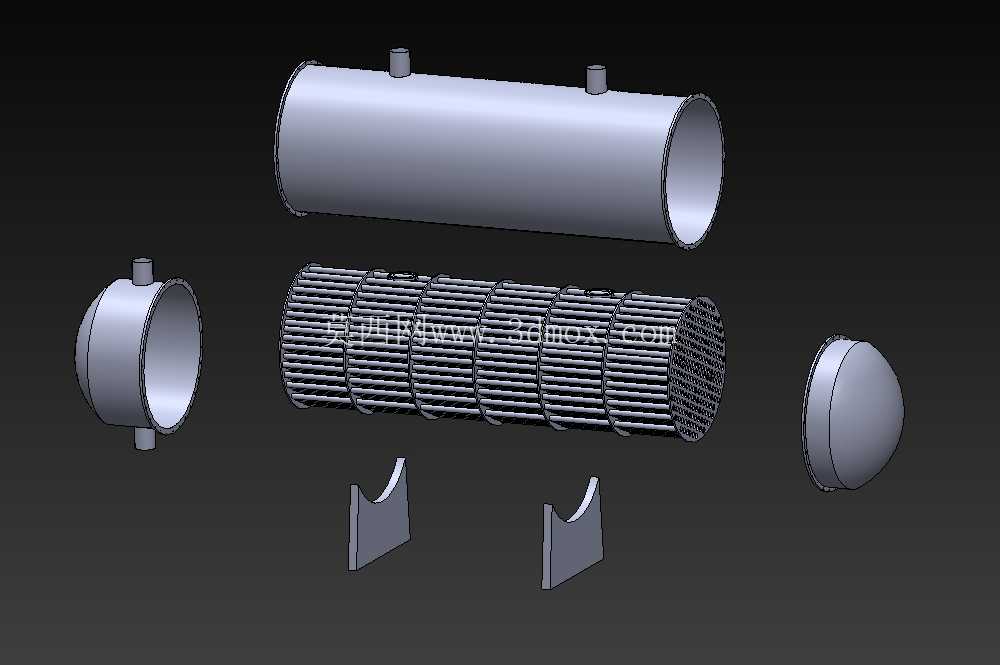

  设备底部采用两个对称布置的鞍式支座作为支撑结构,支座的立板与筒体接触位置做了贴合弧面处理,安装时可在支座与筒体之间垫入石棉橡胶垫板,既可以补偿筒体热胀冷缩产生的微量位移,也能避免刚性接触造成的筒体表面防腐层破损。从结构设计逻辑来看,该换热设备的壳程与管程完全分隔,可实现两种不同温度、不同压力等级介质的逆流或顺流换热,管板与筒体、换热管的连接采用焊接加胀接的复合工艺思路,建模时预留了管板上的换热管排布孔位、分程隔板槽的结构细节,能够直观展示管程分程的流道走向,帮助设计人员快速核对介质流速与换热面积的匹配关系。

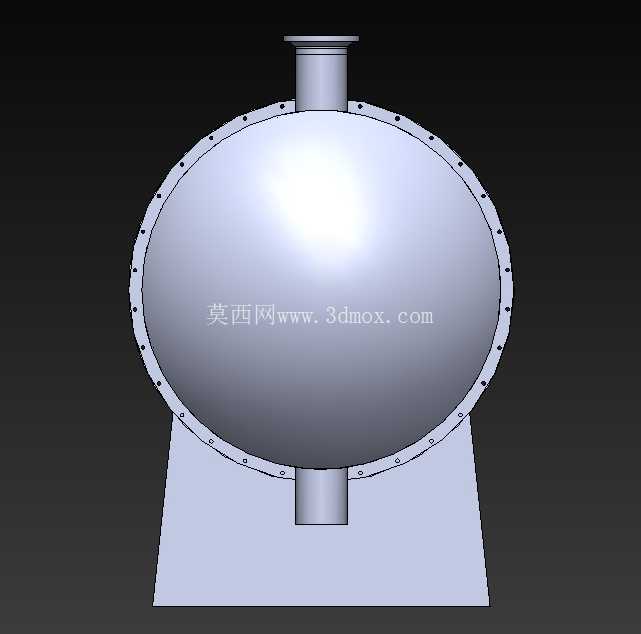

  在安装边界层面,该卧式结构的重心高度较低,相比立式换热器对安装基础的承重要求更友好,两个鞍座的地脚螺栓孔间距、支座高度均按照通用压力容器安装规范做了标准化设计,可直接适配多数工业厂房的设备安装平台预留尺寸,不需要额外做基础改造。设备两端的封头与筒体采用法兰螺栓连接结构,法兰密封面为突面形式,建模时还原了法兰螺栓孔的均布排布、密封垫片的安装槽位,日常检修时只需拆卸一端封头即可完成换热管的清洗、堵漏作业,大幅降低后期维护的拆装工作量。

  在实际工况应用中,这类结构的换热器可用于冷却水与工艺热油的热量回收、蒸汽冷凝液的余热利用、暖通系统的汽水换热等场景,筒体上的接口通径匹配常规工业管道的公称直径等级,可直接与对应规格的工艺管道通过法兰对接,不需要额外配置变径接头。建模过程中对筒体的焊缝位置、支座的加强筋结构、接口处的接管补强圈都做了细节还原,能够直接用于设备的结构受力校核模拟、安装施工交底、生产下料参考,避免二维图纸表达不直观造成的加工误解。需要注意的是,这类卧式换热器安装时需要按照筒体长度方向预留千分之一左右的倾斜度,倾斜方向朝向排污接口一侧,方便停机时的介质排空,建模时的支座高度差也对应了这一安装要求,避免现场安装时临时切割调整支座高度。另外,顶部的三个接口中,靠近两端的接口为介质进出主接口,中间位置的接口为排气口,设备运行时需保持排气口的阀门微开状态,排出壳程内积存的不凝性气体,避免气阻造成换热效率下降,这些结构细节在三维模型中都做了明确的位置区分,方便设计人员在做管路布置时快速识别接口功能。
