离心式压气机半开式径向叶轮结构

　　这类半开式径向叶轮是小型离心压缩机、微型燃气轮机以及涡轮增压器压气机端的核心做功部件，区别于闭式叶轮带轮盖的结构，半开式设计没有轮盖侧的封闭盖板，叶片直接从轮盘基面延伸至流道顶端，在小流量高压比的工况下能兼顾结构强度与气动效率，同时避免了轮盖与轮盘连接带来的附加应力集中问题，适配高转速运行的工况需求。从实际应用场景来看，这类叶轮常出现在车载燃料电池空压机、小型工业气源压缩机、航空辅助动力单元以及涡轮增压器的压气段，工作时随主轴高速旋转，通过叶片对进入流道的空气做功，将原动机的机械能转化为气体的压力能与动能，后续经扩压器、蜗壳等部件进一步减速增压，为后端用气单元提供符合压力、流量要求的压缩气体。

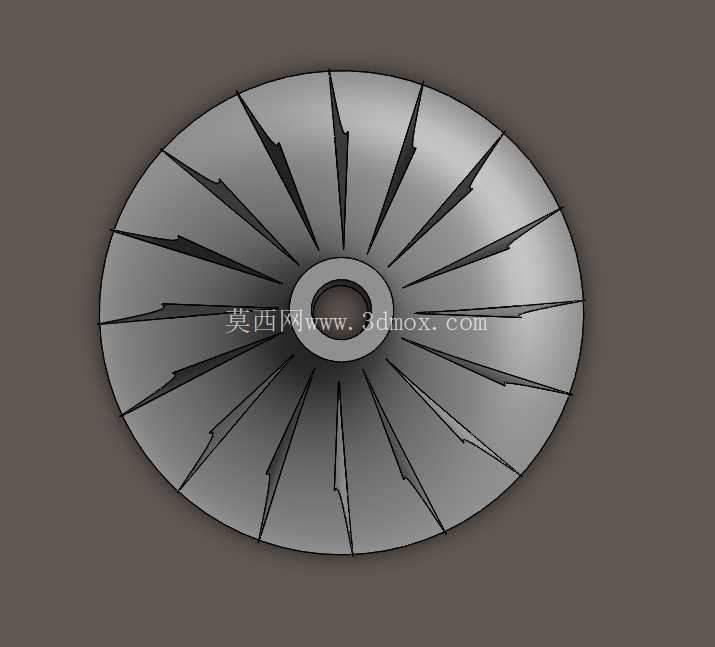

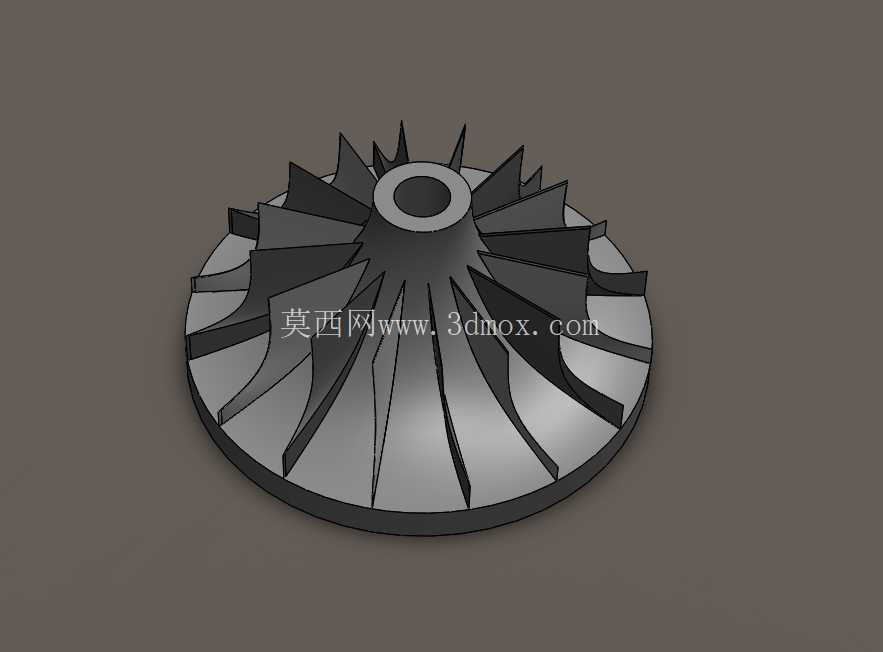

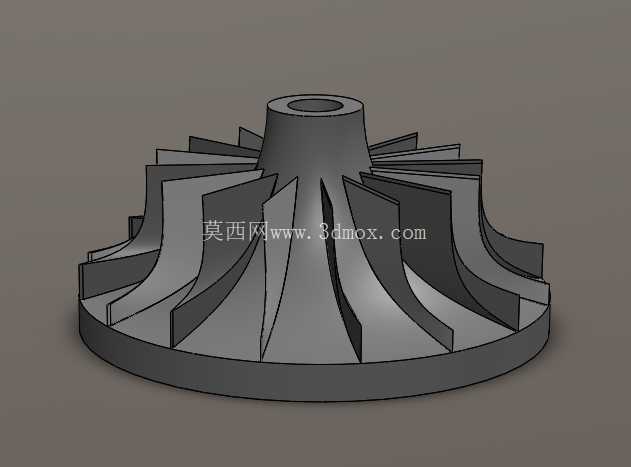

　　从结构设计思路来看，该叶轮采用径向直叶片搭配局部后弯的叶型设计，轮盘中心设置带定位台阶的安装轴孔，轴孔与主轴之间通常采用过盈配合加键连接或者端面齿连接的方式传递扭矩，安装时需要保证叶轮端面与主轴轴线的垂直度，控制端面跳动量在允许范围内，避免高速旋转时出现动平衡超标引发的振动问题。叶片沿轮盘周向均匀分布，相邻叶片之间形成独立的气流通道，叶型从轮盘中心的轮毂处沿径向向外延伸，叶高随半径增大逐步变化，流道截面从入口到出口呈渐扩趋势，符合离心压气机的气流扩压需求；叶片前缘做了小圆角过渡处理，能降低气流入口处的冲击损失，叶片尾缘厚度控制在合理范围，减少尾迹涡流带来的气动损失。半开式结构的设计取舍也十分明确，相比闭式叶轮，它取消了轮盖结构，降低了叶轮整体重量，轮盘的厚度可以根据应力分布做梯度设计，在中心轴孔区域适当加厚以承受离心力带来的拉应力，在外缘轮盘位置适当减薄控制整体转动惯量，同时也避免了轮盖与叶片连接位置的焊缝或者整体铣削带来的应力集中问题，能承受更高的工作转速，不过半开式结构存在叶顶间隙，运行时会有少量气体从叶片压力侧通过叶顶间隙泄漏到吸力侧，设计时需要严格控制叶顶与机壳之间的间隙值，间隙过大会导致气动效率大幅下降，间隙过小则可能因为热膨胀、转子振动出现叶片刮蹭机壳的故障。

　　从安装边界与尺寸适配来看，这类叶轮的轴向安装尺寸需要匹配主轴的轴伸长度，轮盘背面通常设置有定位止口，与主轴轴肩或者锁紧螺母的端面贴合，保证装配时的轴向定位精度；叶轮的最大外径需要匹配压气机蜗壳的内部流道尺寸，入口直径对应压气机进气道的出口尺寸，保证气流能平顺进入叶轮流道，避免出现进气畸变。在实际建模过程中，需要重点关注叶片的型线光滑度，轮盘与叶片的连接位置要做圆角过渡，避免应力集中，建模完成后需要做动平衡模拟，对周向质量分布做校核，同时还要根据工作转速做离心应力校核，确保最大应力位置的安全系数满足材料许用要求，常用的叶轮材料包括锻铝合金、钛合金或者高强度不锈钢，根据工作转速、压比以及介质腐蚀性的不同选择对应材料，比如普通工业空压机用叶轮常采用锻铝材质，在满足强度要求的同时降低重量，而高转速的航空应用场景则多采用钛合金材质，兼顾高强度与耐高温性能。在实际运行过程中，这类叶轮的工作转速通常在每分钟几万转到十几万转不等，对动平衡精度要求极高，装配前需要做高低速动平衡校正，同时流道表面的粗糙度也会影响气动效率，通常叶片表面与轮盘流道面需要做抛光处理，降低气流摩擦损失。另外，半开式叶轮的结构特性也让它更适合输送含有少量微小杂质的气体，相比闭式叶轮，它不容易在轮盖与叶片的夹角位置积尘，在一些工业除尘配套的压缩气源场景中也有应用，不过在洁净度要求极高的场景下，还是需要配合进气过滤装置使用，避免杂质进入流道打坏叶片。
