管壳式热交换器内部结构三维数模

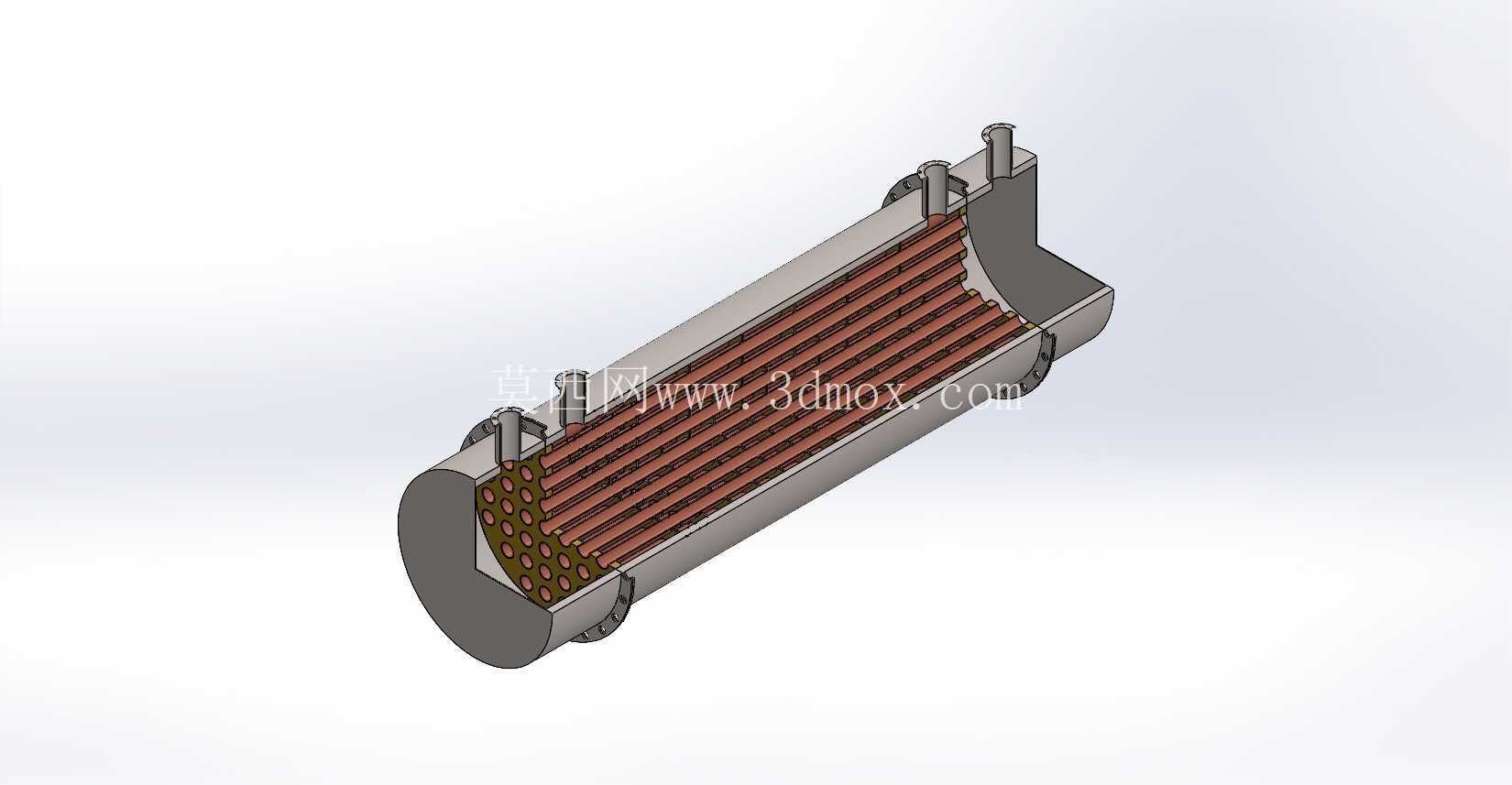

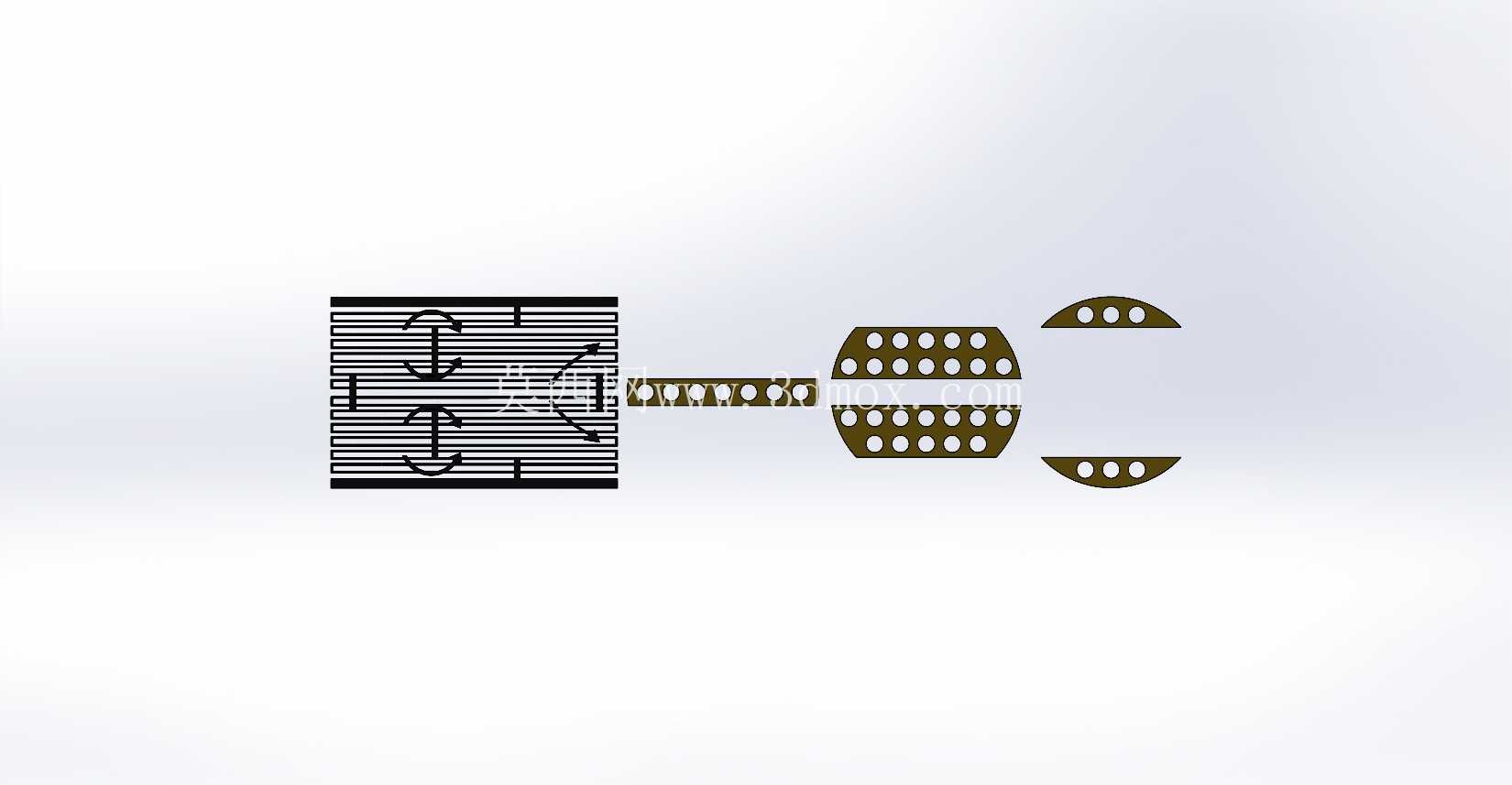

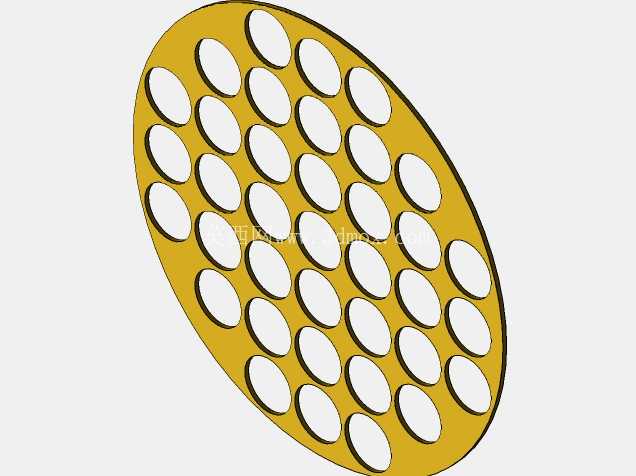

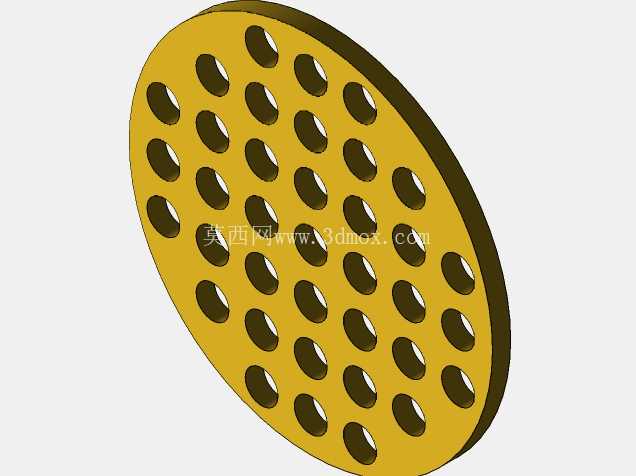

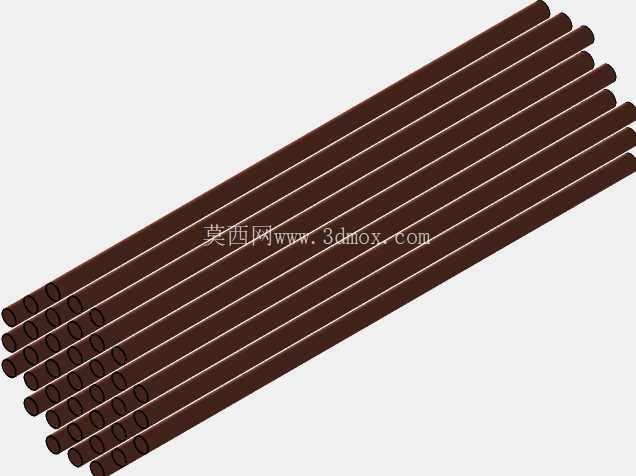

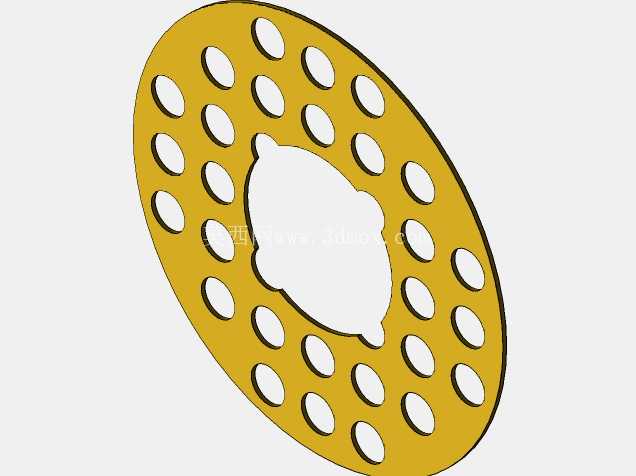

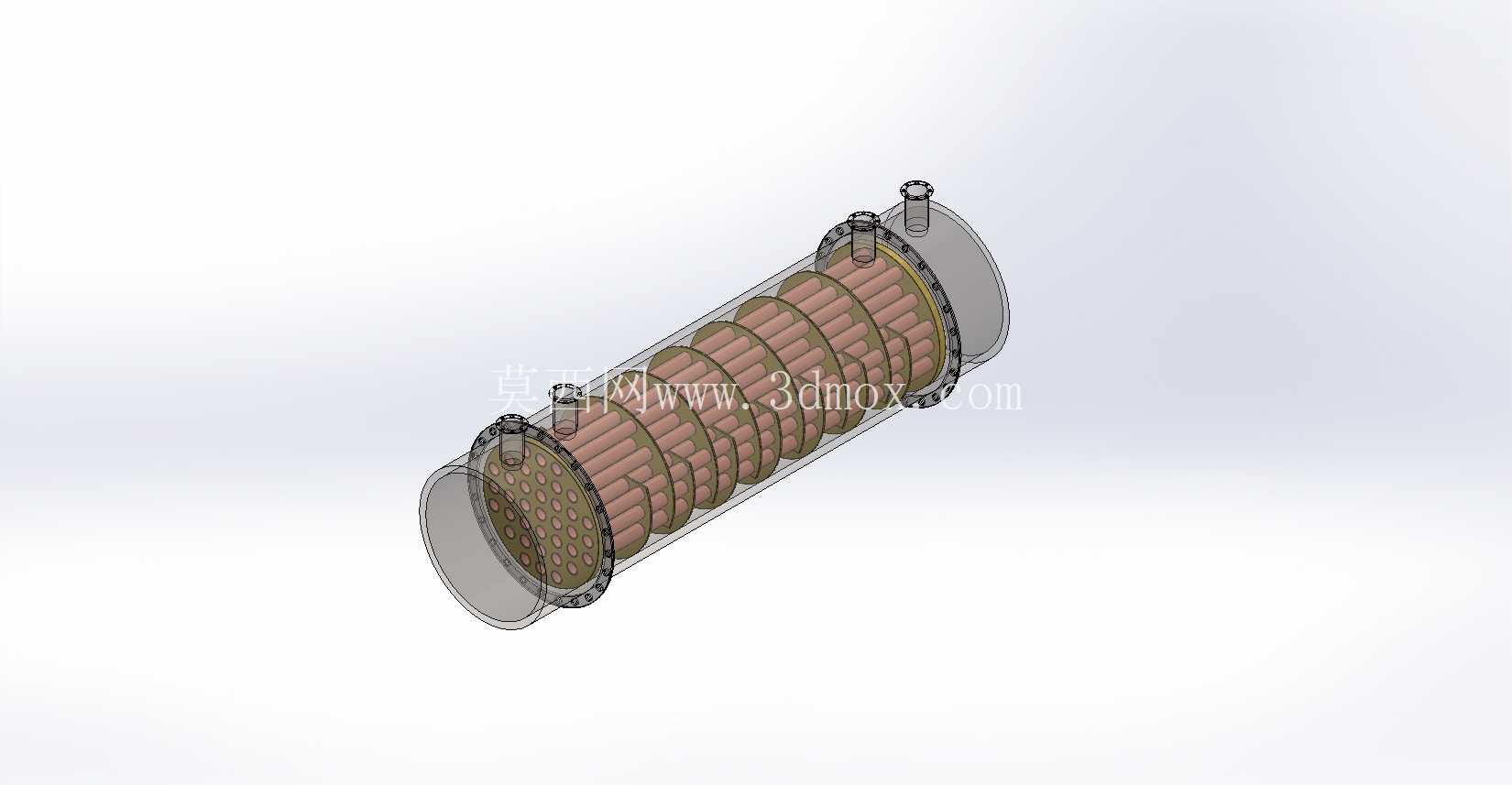

　　该管壳式热交换器数模完整还原了固定管板式换热器的核心结构，可直接用于换热系统方案选型演示、管路布局干涉校验、换热单元结构拆解教学等场景，在化工溶剂换热、暖通空调冷热媒转换、液压系统油温冷却、电厂冷凝水余热回收等工况中都能见到同结构设备的身影。从结构设计逻辑来看，数模还原了卧式单壳程单管程的经典布局，圆柱形承压筒体作为壳程介质的流通承压腔体，两端通过焊接方式与管板固定连接，管板上按照正三角形排布规则加工了密集的换热管安装孔，整根换热管束穿入管板孔后采用胀接加焊接的复合连接工艺，既保证管程与壳程介质的密封隔离，也能承受不同工况下的温度差应力，避免换热管与管板连接位置出现泄漏。

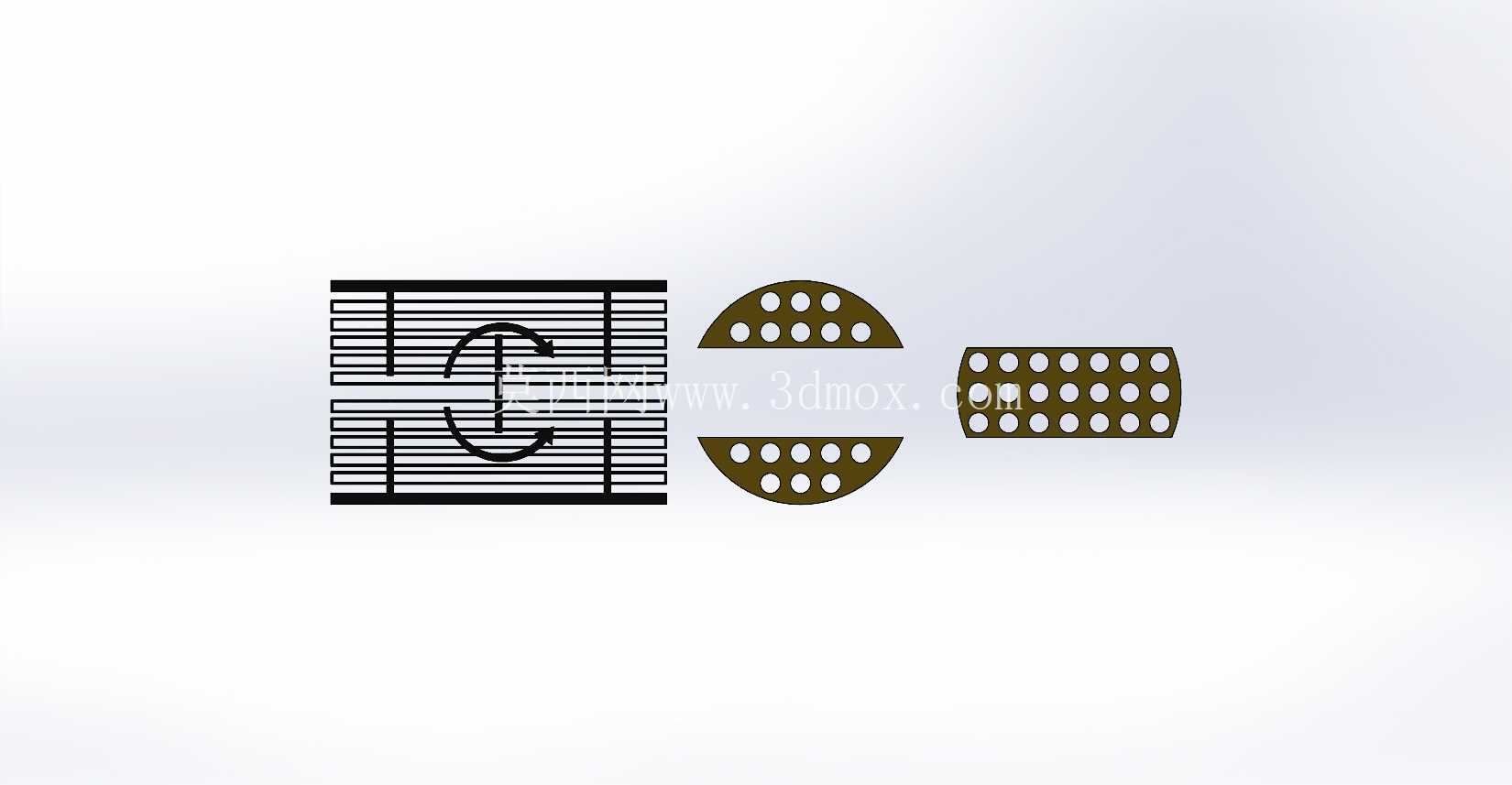

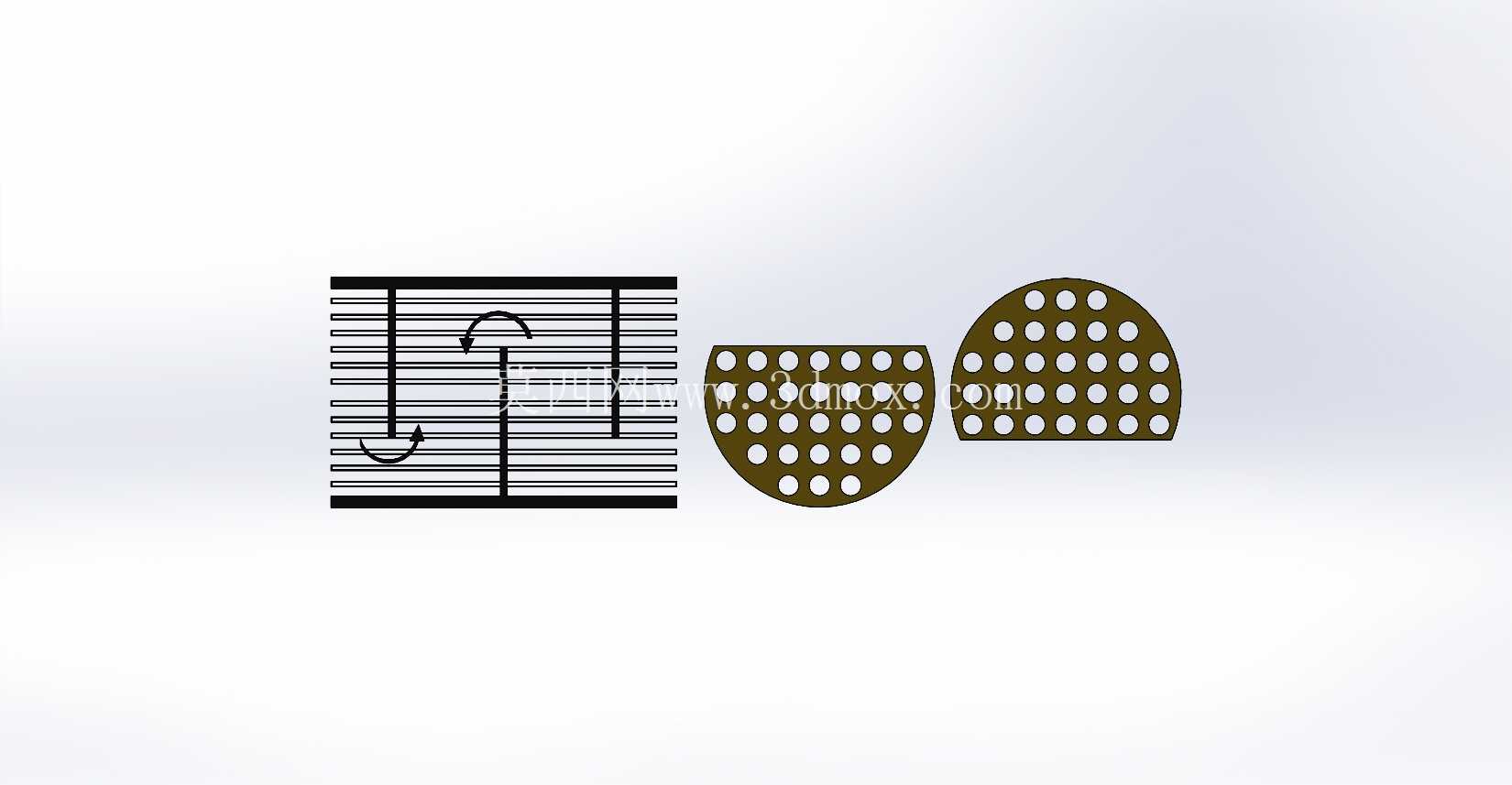

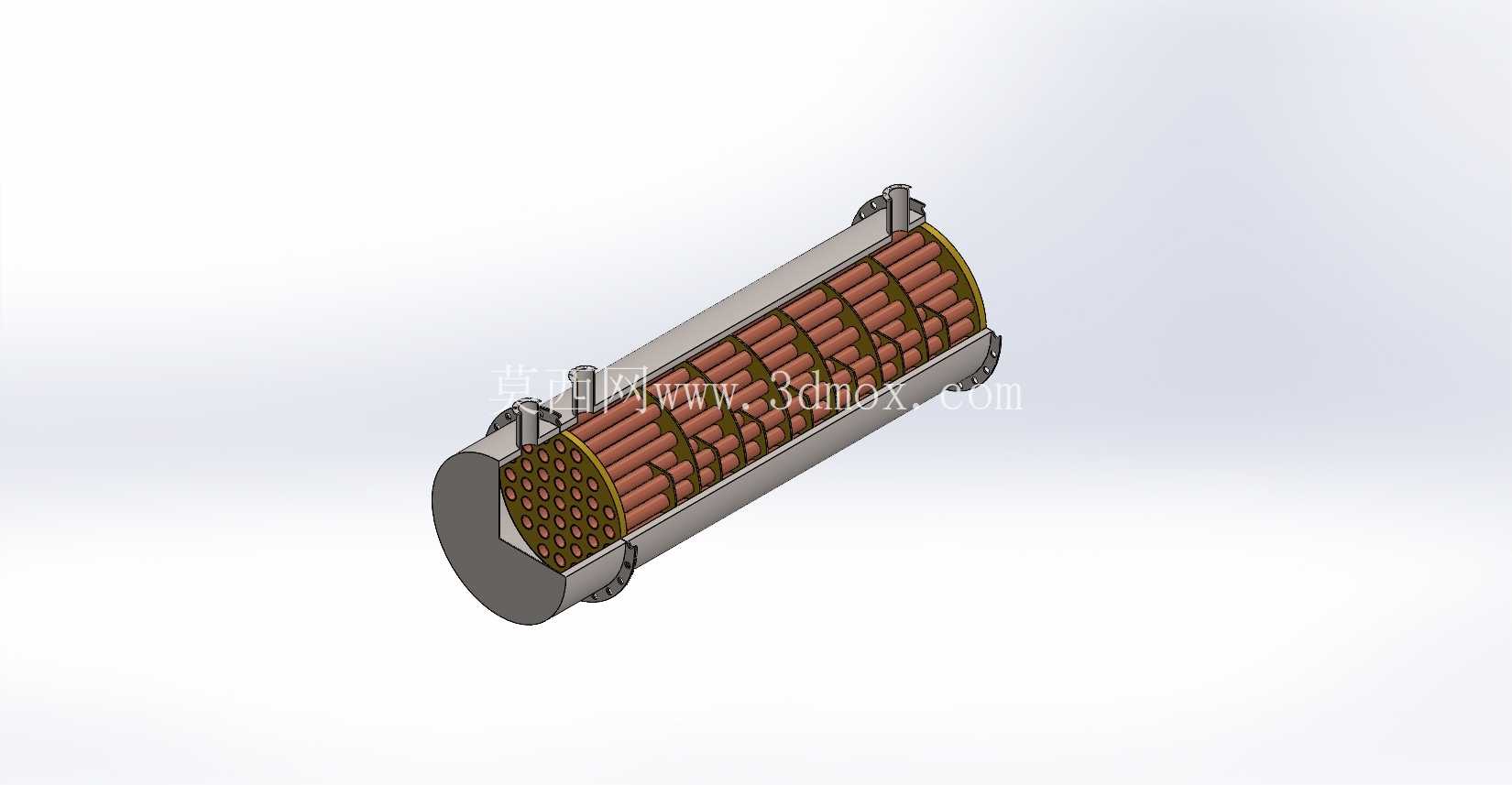

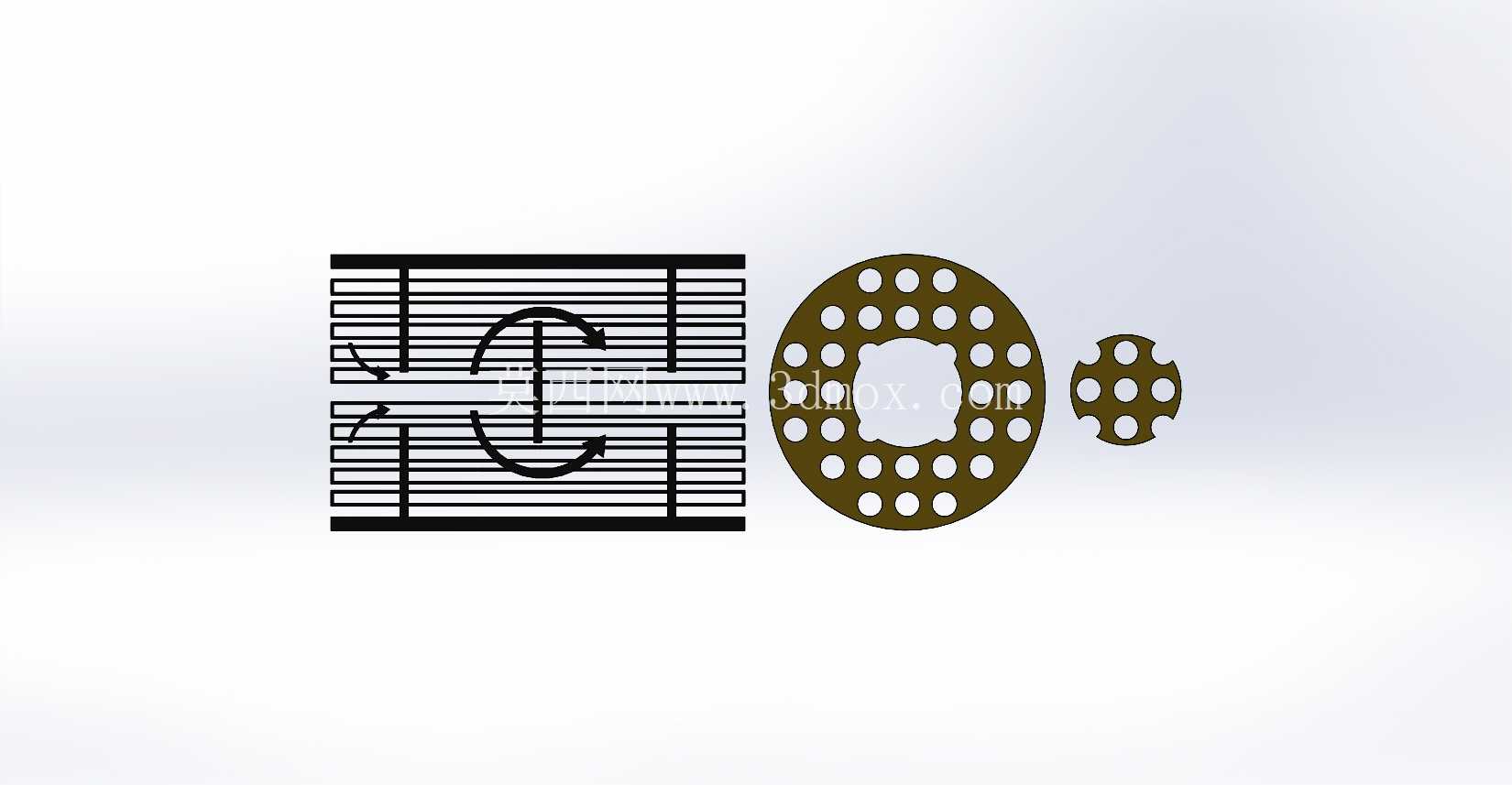

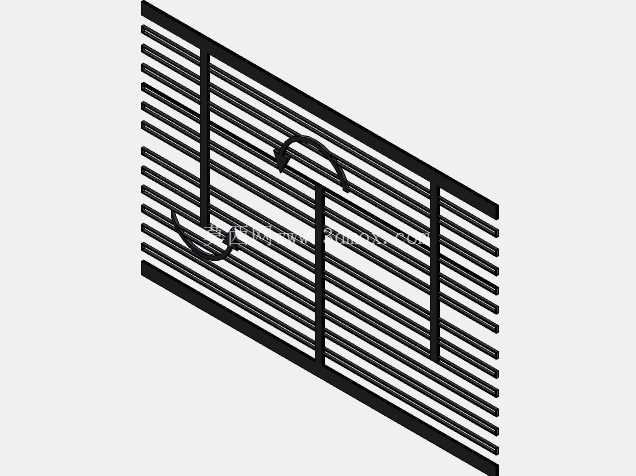

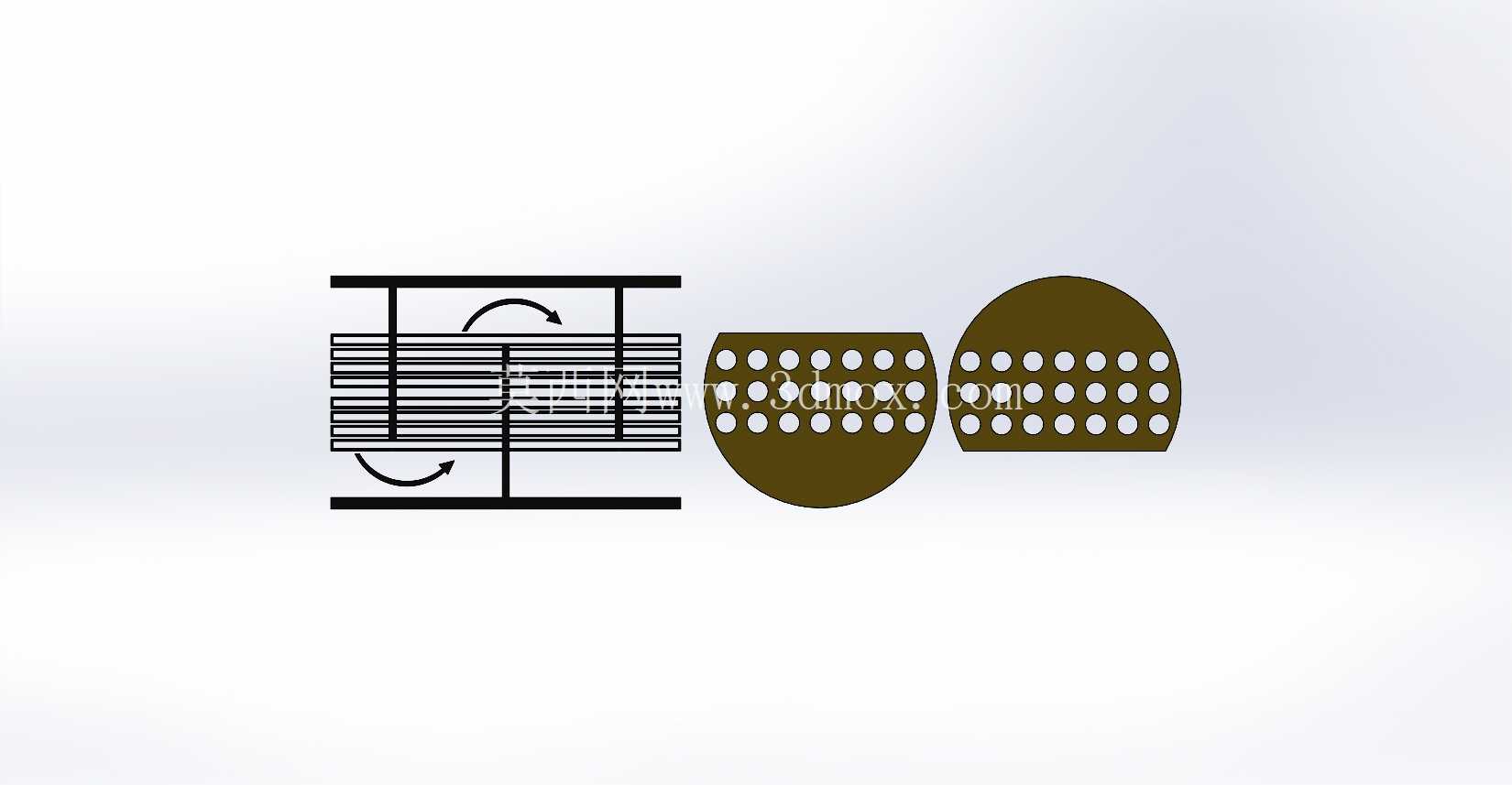

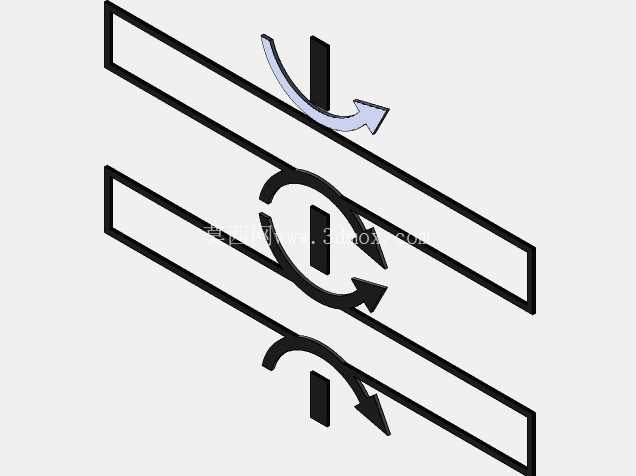

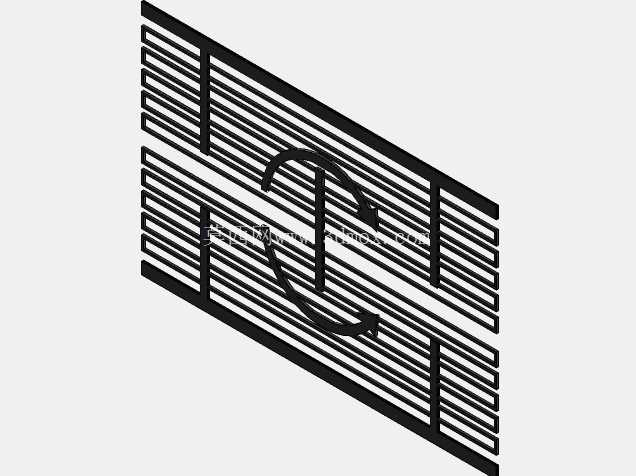

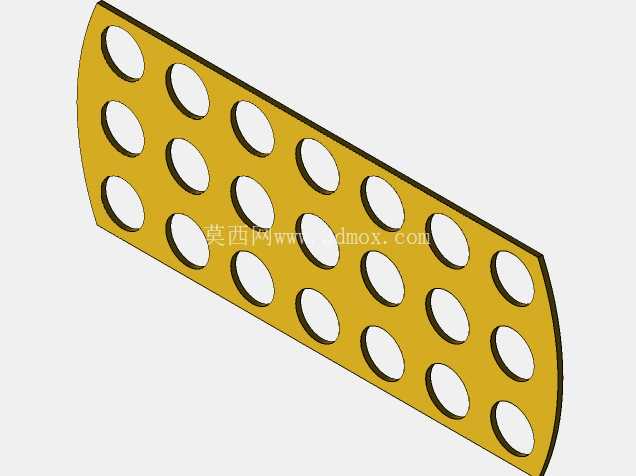

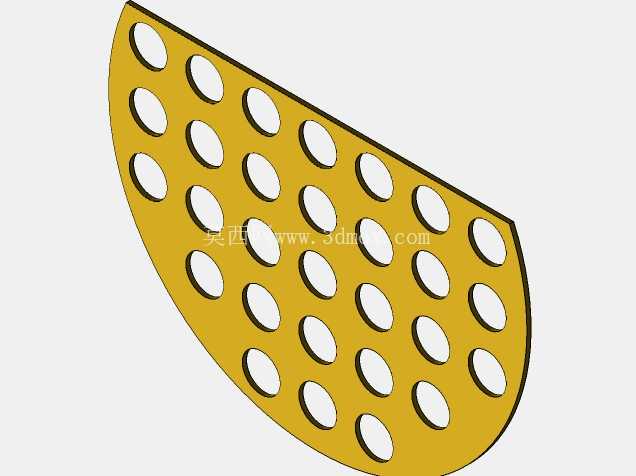

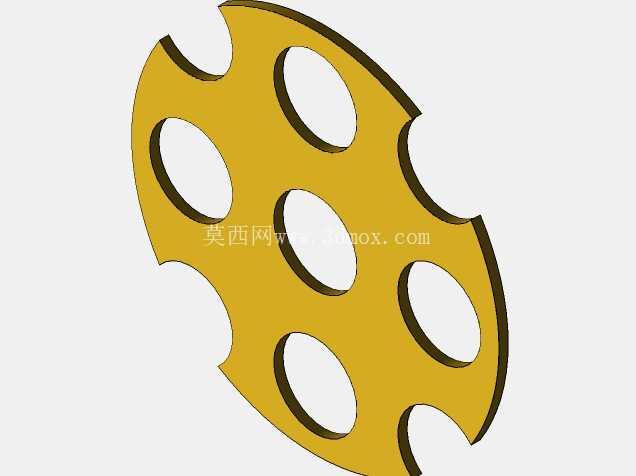

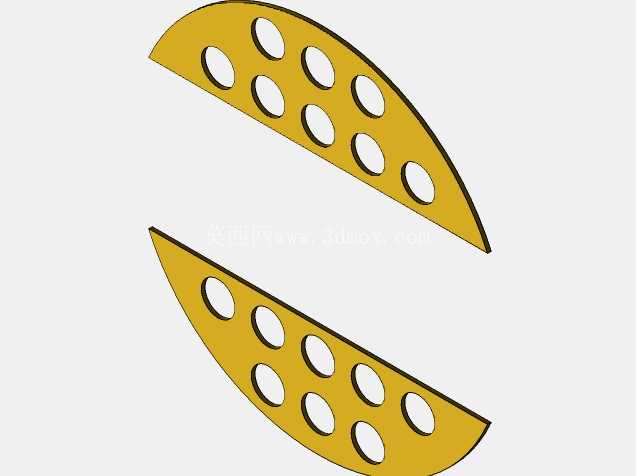

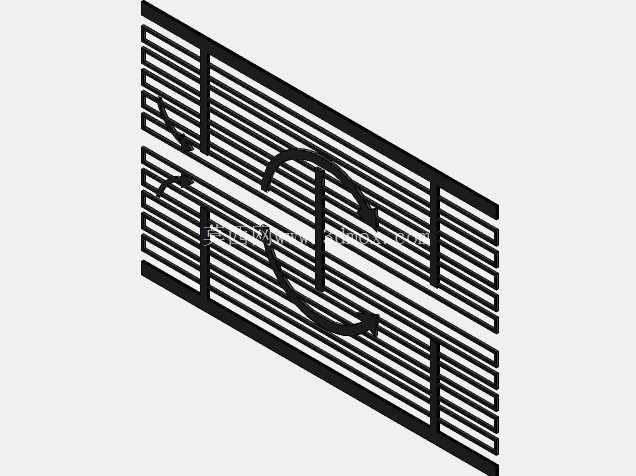

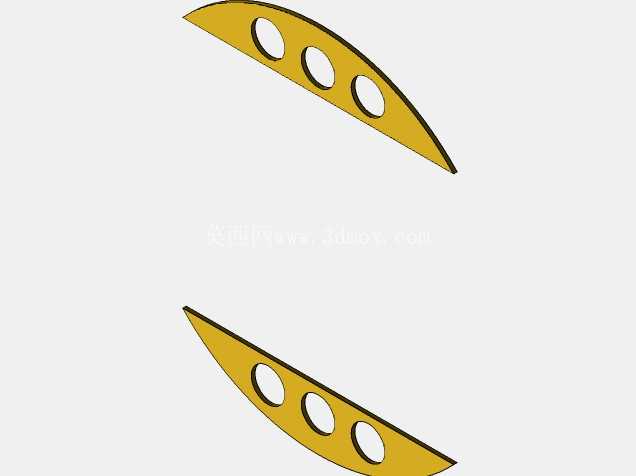

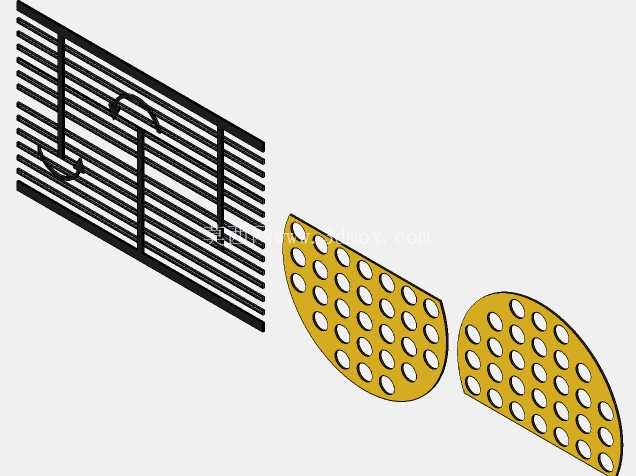

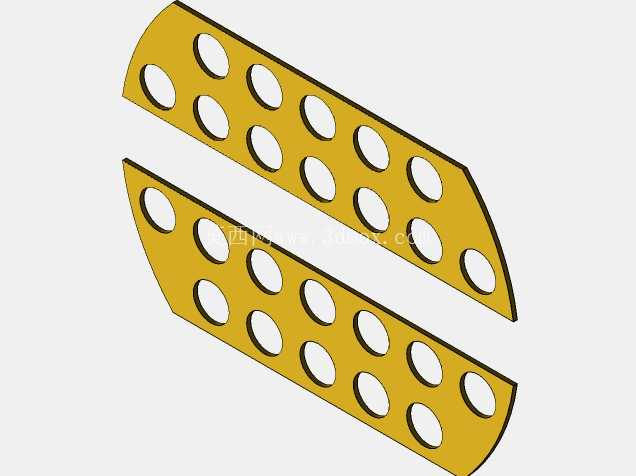

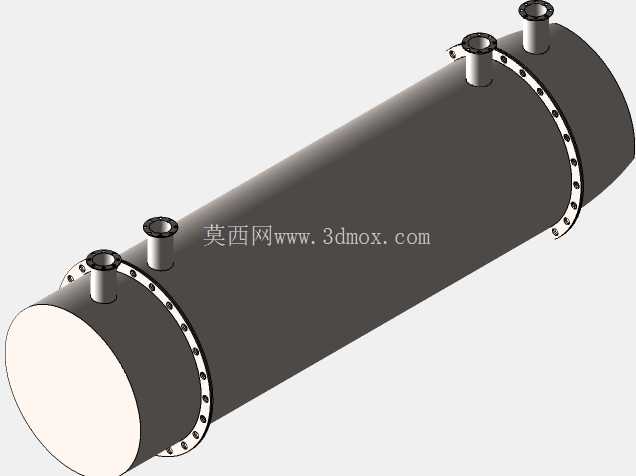

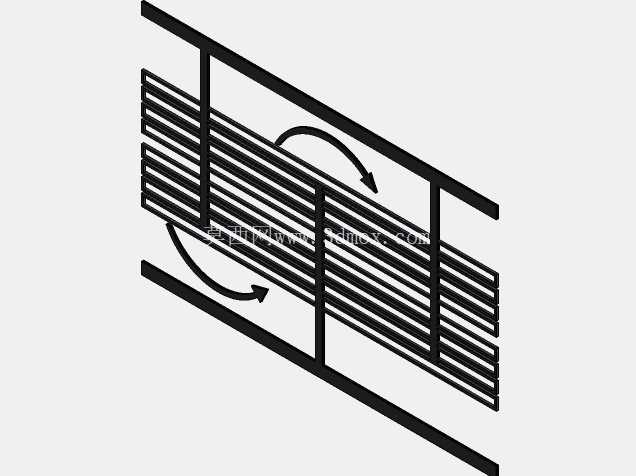

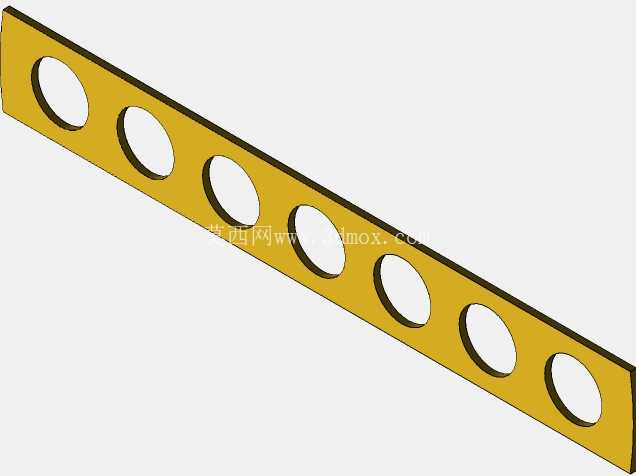

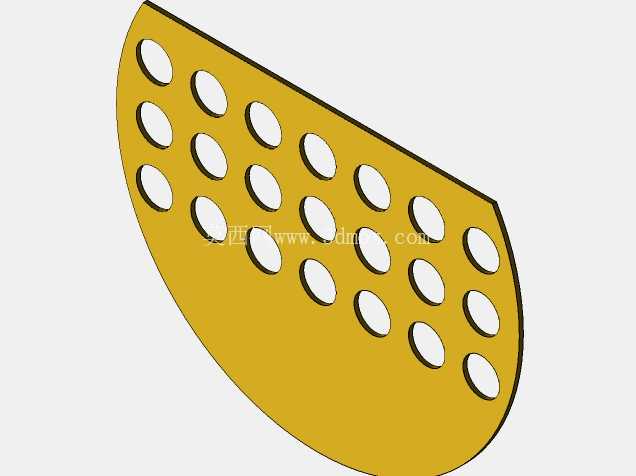

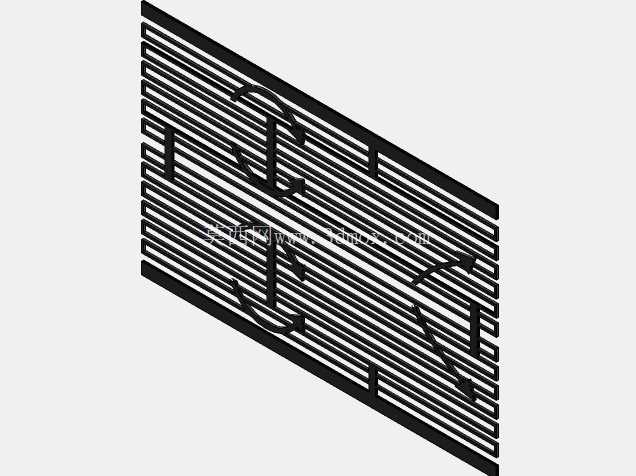

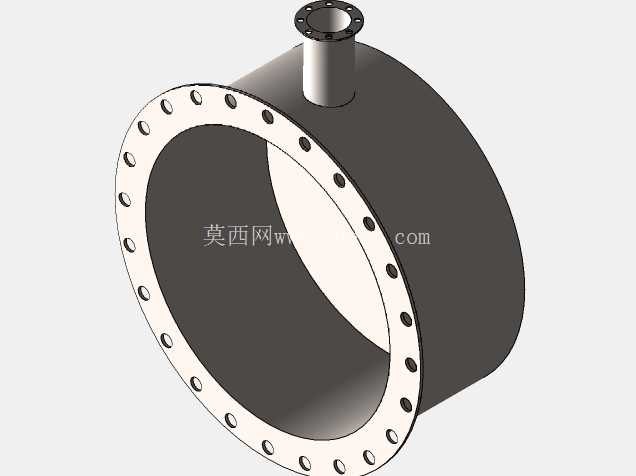

　　筒体内部沿换热管轴向等间距布置了弓形折流板，折流板通过定距管与拉杆固定在筒体内壁侧，一方面可以支撑长跨度的换热管束，避免换热管在介质长期冲刷下出现振动变形，另一方面可以强制改变壳程介质的流动方向，让壳程介质在筒体内呈折线形流动，大幅提升壳程侧的换热效率，避免介质在筒体角落形成流动死区影响整体换热效果。筒体两端的封头采用可拆卸式法兰连接结构，封头内部设置分程隔板，可根据实际换热需求将管程分为多程，调整管程介质的流速与换热时长，法兰连接结构也方便后期检修时抽出管束清理换热管外壁的结垢，或是更换出现腐蚀泄漏的换热管。

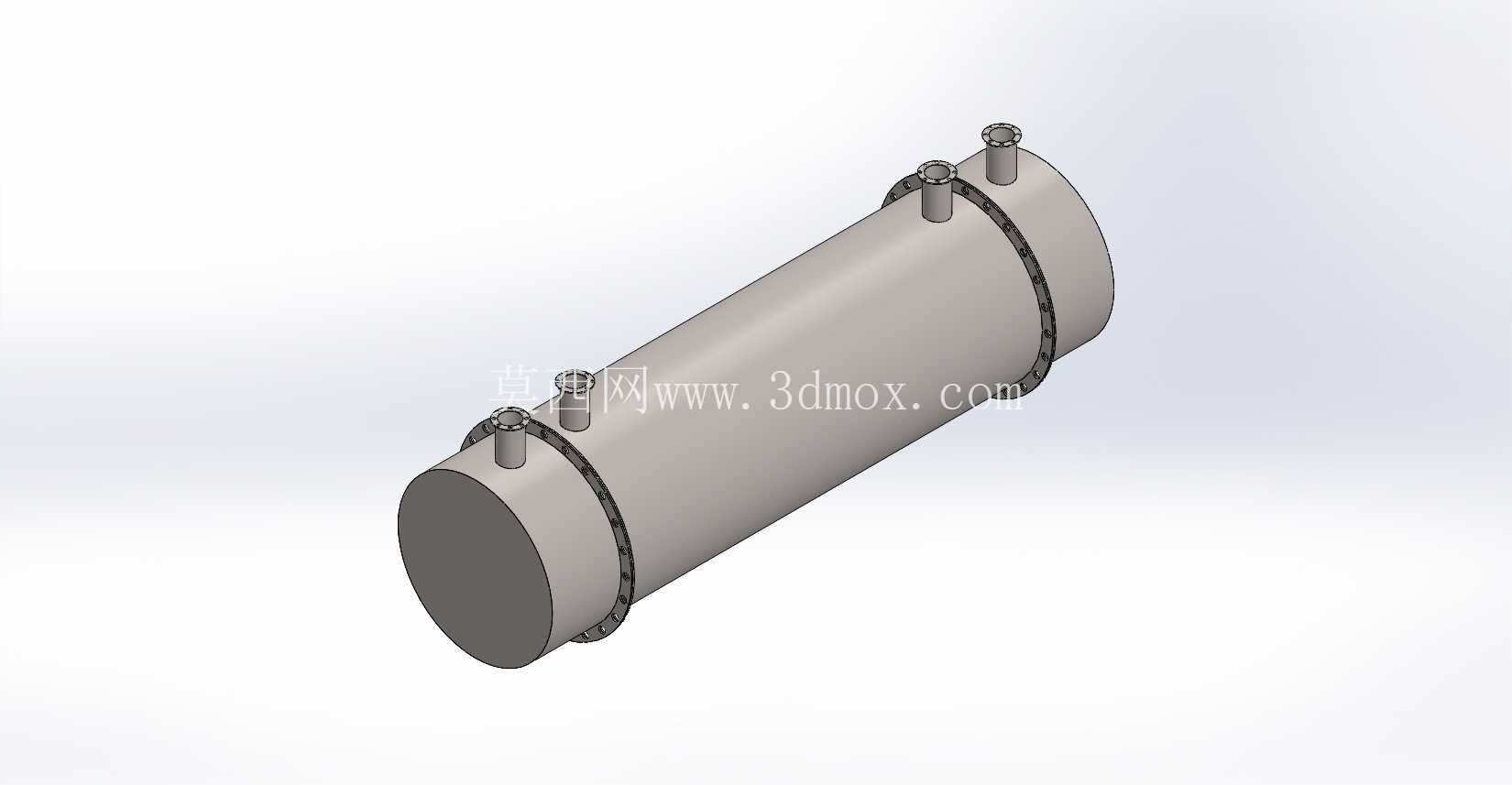

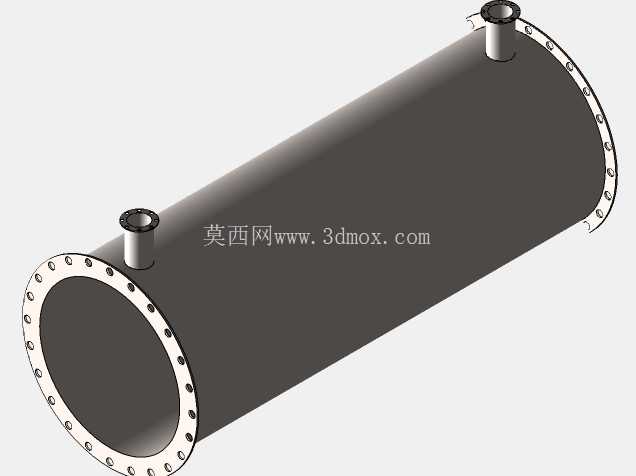

　　从安装边界来看，数模还原了筒体下方的两个鞍式支座结构，支座上预留了地脚螺栓安装孔，安装时需要保证两个支座的水平度偏差在允许范围内，其中一个支座设置为滑动支座，预留筒体受热膨胀时的轴向位移余量，避免热应力作用下筒体或连接管路出现变形开裂。筒体上分别预留了壳程介质进出口、管程介质进出口的法兰接口，所有接口的法兰端面都设置了密封面结构，可直接对接对应压力等级的工艺管路，接口位置的排布避开了鞍式支座的安装区域，也预留了法兰螺栓紧固的操作空间，方便现场安装时的螺栓拆装作业。数模中还还原了筒体上的排气口、排液口结构，设备初次投用运行时可通过顶部排气口排尽壳程与管程内的残留空气，避免气阻影响介质流通，设备停机检修时可通过底部排液口排尽腔体内的残留介质，减少介质对内部结构的腐蚀。从功能特性来看，该结构的管壳式换热器承压能力强，可承受较高的管程与壳程工作压力，结构坚固耐用，适用的介质范围广，无论是清洁的水、水蒸气，还是带有少量颗粒的工艺流体都能适配，相比板式换热器，该结构对高温高压工况的适应性更强，密封点更少，长期运行的泄漏风险更低。

　　建模过程中严格遵循了换热设备的结构设计规范，换热管的排布间距、折流板的切口高度、筒体的壁厚取值、法兰的密封面尺寸都符合常规工程设计的取值逻辑，没有出现结构干涉问题，所有配合位置都预留了合理的装配间隙，比如换热管与折流板管孔之间的间隙、法兰密封面之间的垫片安装间隙、管束与筒体内壁之间的间隙都符合实际装配要求，可直接用于生成工程施工图纸，或是导入仿真软件进行壳程流场分析、换热效率模拟、结构应力校核等工作，帮助设计人员快速完成换热系统的方案迭代，减少重复建模的工作量。
