蛇形弯制冷凝器换热盘管结构设计

　　在制冷系统、工业换热机组、小型温控设备的热交换回路中，这类连续弯制的蛇形盘管是承担介质热量传递的核心部件，和直管式换热结构相比，连续U型弯的排布方式能在有限的安装空间内最大化延长介质的流通路径，让管内流动的制冷介质或者冷却流体有足够的时间和管外环境完成热量交换，避免短流导致的换热效率不足问题。

　　从实际应用场景来看，这类盘管既可以用在小型风冷冷凝器的芯体部分，搭配外侧的散热翅片与轴流风机完成制冷剂的冷凝放热，也可以直接浸没在储液槽内，作为沉浸式换热元件对槽内液体进行升温或者降温作业，部分化工流体温控回路里，也会采用同结构的盘管作为腐蚀性介质的流道，通过管壁完成热量传递，避免介质和外部换热元件直接接触造成腐蚀。

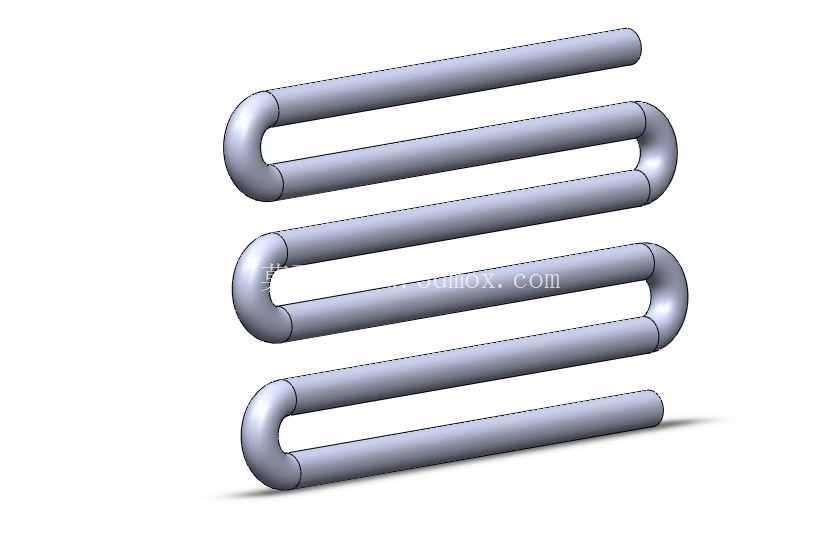

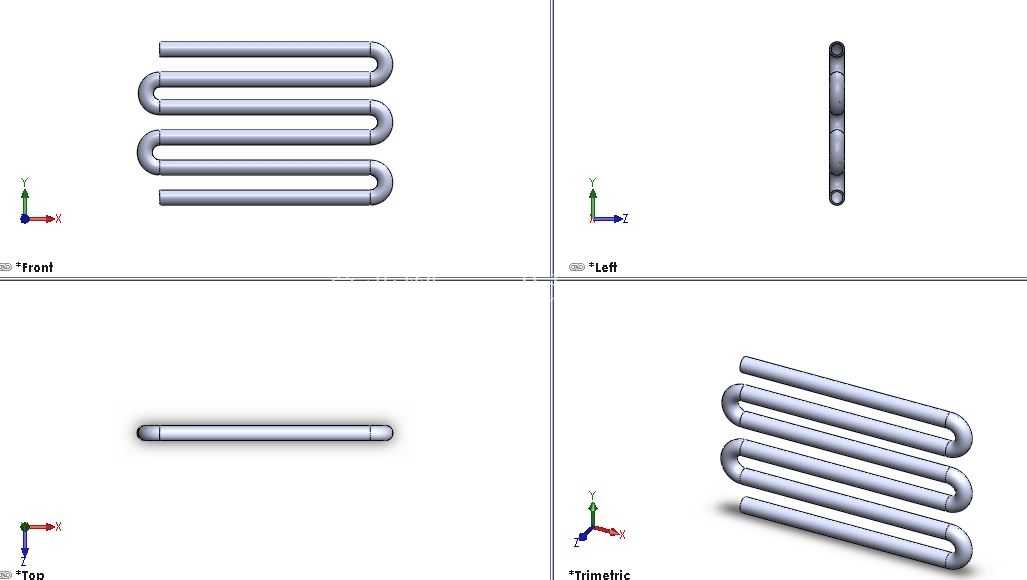

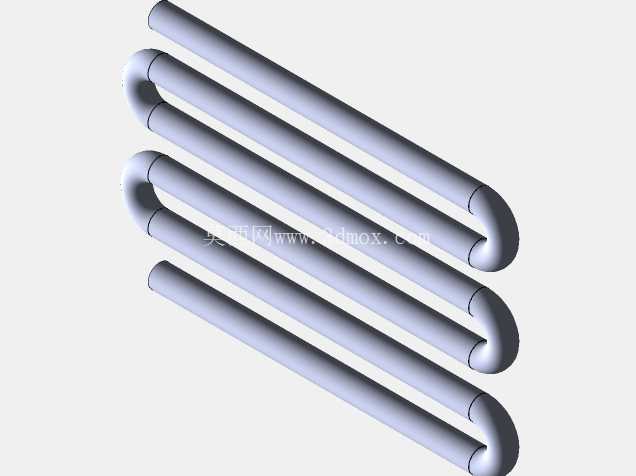

　　设计这类盘管结构时，首先要确定的是单根直管的弯折半径，弯折半径过小会导致弯管位置的管壁出现过度拉伸减薄，承压能力下降，甚至在弯折过程中出现管内壁起皱、截面失圆的问题，直接影响介质的流动稳定性；弯折半径过大则会浪费安装空间，降低单位体积内的换热面积占比。建模过程中需要先确定整体的排布层数、每层直管段的平行间距，相邻直管段的间距要兼顾弯管段的成型可行性和后期装配的操作空间，如果是需要套装散热翅片的结构，直管段的直线度公差需要控制在合理范围内，避免翅片穿装时出现卡滞。

　　从安装边界来看，这类盘管的两端为平直的接口段，接口段的长度需要预留足够的管路焊接或者卡套连接的操作空间，整体盘管的外轮廓尺寸需要匹配安装腔室的内部尺寸，相邻弯管段的外侧不能和腔室内壁出现干涉，同时要预留出介质流动产生的振动位移空间，避免设备运行过程中盘管和壳体碰撞产生磨损或者异响。盘管的管径选择需要匹配系统的额定流量，管径过大会导致管内介质流速过低，层流边界层变厚降低换热效率，管径过小则会增大管路的沿程阻力，提升循环泵的功耗，严重时还会出现介质供液不足的问题。

　　结构设计时还要考虑弯管位置的应力分布，设备启停过程中管内介质的温度变化会导致盘管出现热胀冷缩的形变，连续的蛇形弯结构本身可以通过自身的小幅形变吸收部分热应力，避免管路接口位置因为应力集中出现焊缝开裂的问题。如果是用于高压制冷回路的盘管，建模完成后还需要结合管壁厚度、弯折后的减薄量核算整体的承压能力，确保在额定工作压力下管壁的应力处于材料许用应力范围内。

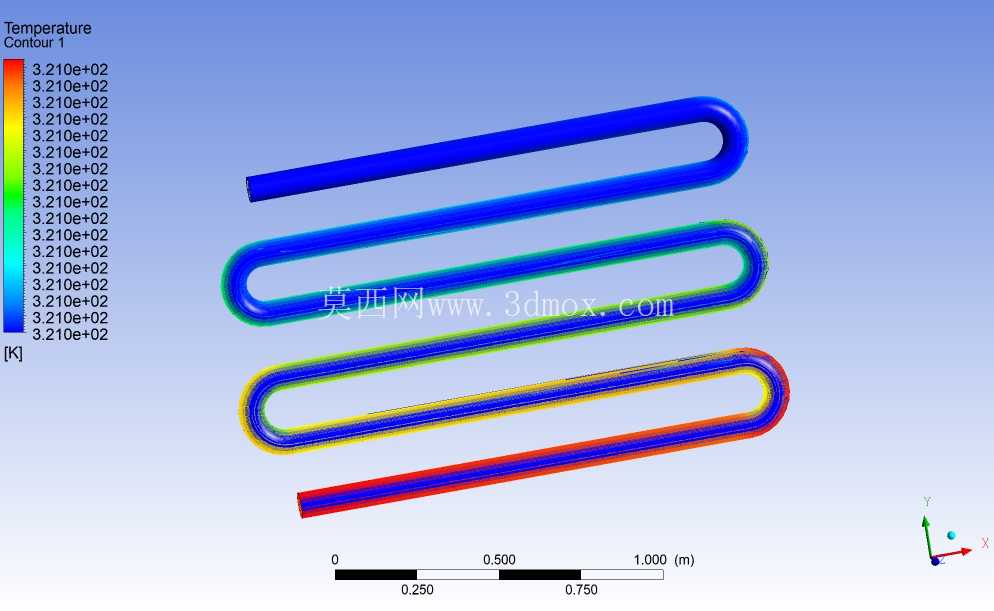

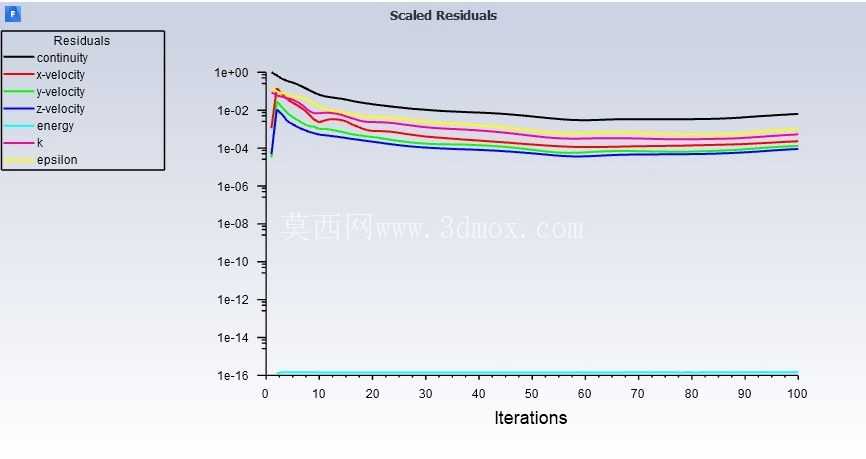

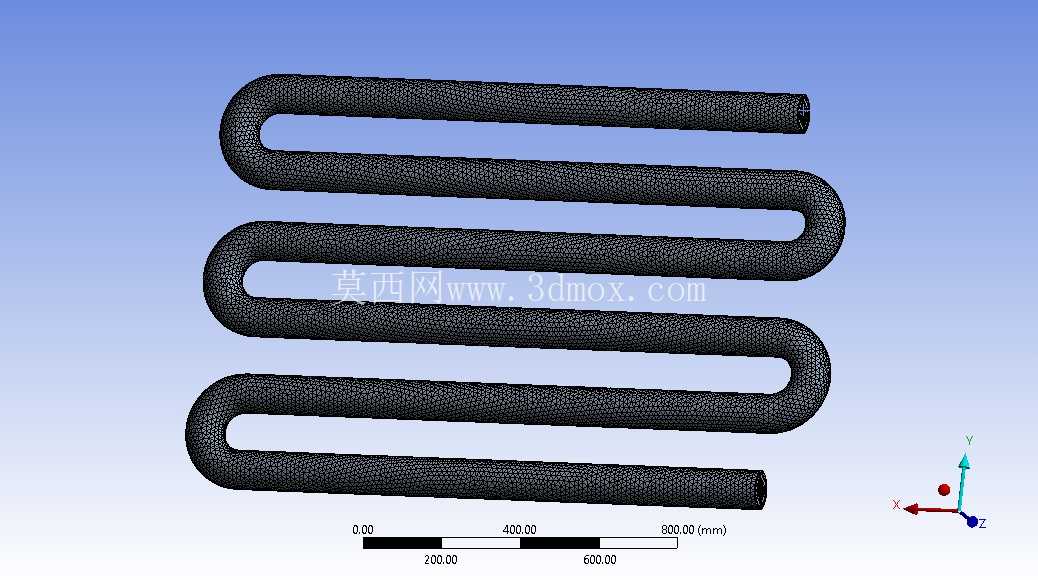

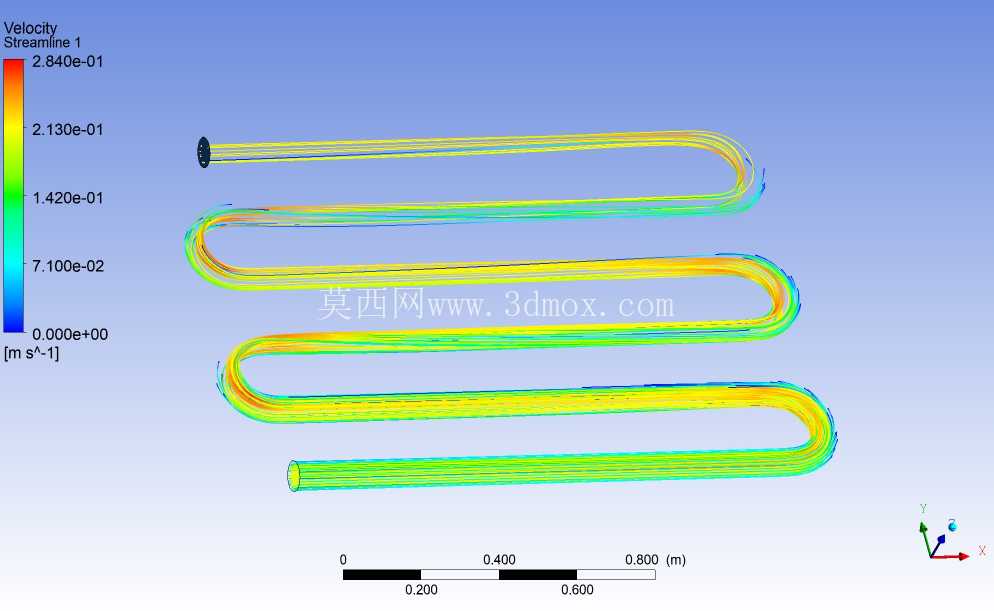

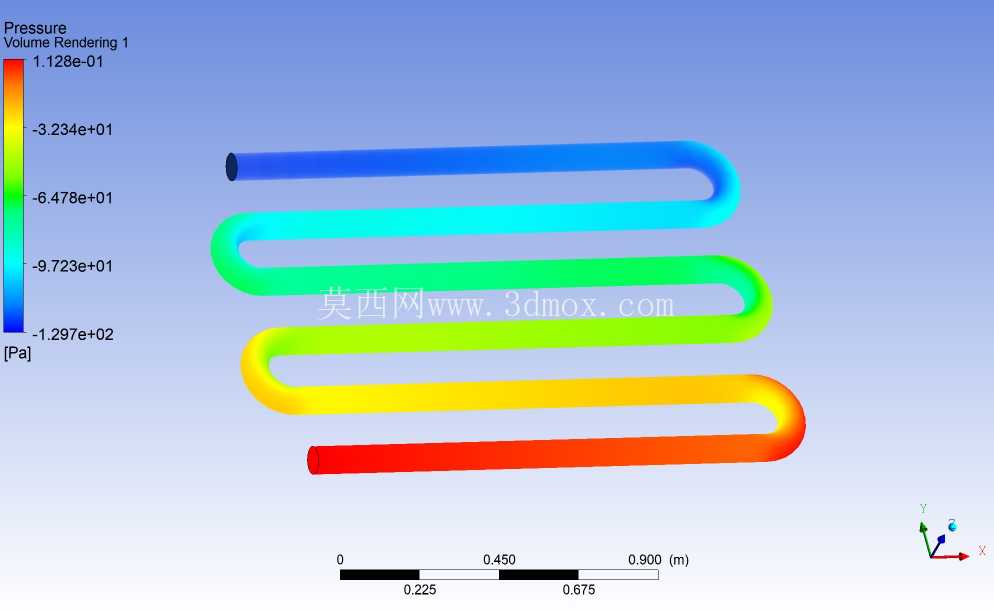

　　实际建模过程中，每一段直管段和弯管段的衔接位置要做平滑过渡，不能出现建模导致的台阶或者棱角，避免后续流体仿真时出现局部涡流的计算误差，也能为后续的CFD流场分析、换热效率仿真提供准确的几何模型基础。盘管的排布方向需要结合实际安装场景的介质流向确定，立式安装和卧式安装的盘管，其介质进出口的位置设置会直接影响停机状态下的介质残留量，合理的进出口排布可以让停机时管内的残留介质尽可能排空，避免低温环境下残留介质冻结胀裂管壁。
