三辐式手轮操作控制部件三维设计

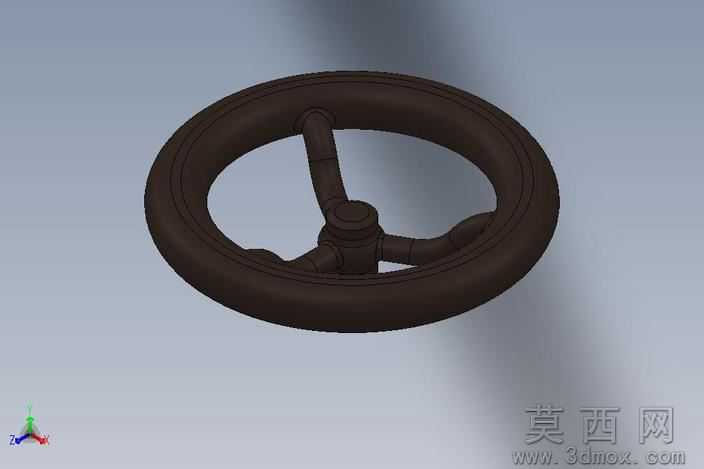

本作品为工业设备配套的三辐式操作手轮三维建模设计，整体采用经典的环形轮缘搭配三辐支撑的结构形式，建模过程严格遵循工业操作件的人机工程设计规范，首先通过草图绘制确定轮缘的外圆直径、截面轮廓尺寸，以及中心轮毂的安装孔径、定位凸台结构，再通过放样、扫描特征生成轮缘的环形曲面，保证轮缘握持区域的圆弧过渡贴合人手握持的弧度，避免尖锐棱角带来的操作不适感。三根辐条采用等角度120度均匀分布的布局，每根辐条从轮毂位置向外平滑过渡连接到轮缘内壁，过渡位置做了大圆角处理，既消除了建模过程中的应力集中特征，也提升了整体结构的视觉流畅度，辐条截面采用带圆角的类矩形设计，在保证结构强度的同时减少不必要的材料冗余。中心轮毂部分设计了同轴的安装定位孔与端面止口，可适配标准的阀杆、调节轴安装需求，轮毂端面做了轻微的凸起标识区域，可用于后续添加操作方向标识。材质渲染阶段采用哑光黑色硬质工程塑料质感，模拟工业操作件常用的酚醛树脂材质效果，表面添加细微的磨砂纹理，还原真实工业手轮的防滑握持触感，整体渲染采用柔和的漫反射光照，清晰呈现各部分的结构轮廓与过渡细节，无过度夸张的反光效果。设计过程中充分考量了手轮的实际操作受力场景，三辐结构相比传统两辐结构在任意旋转角度都能提供均匀的受力支撑，操作时施力更顺畅，轮缘的截面厚度经过反复调整，既保证足够的结构刚性承受操作扭矩，也不会因尺寸过大导致握持费力，整体模型结构完整，各部分特征衔接自然，无破面、重叠等建模缺陷，可直接用于工业设备的装配模拟、操作演示以及后续的工程出图、加工参考。
