带模拟功能的曲柄滑块传动机构

项目分类:通用机械零部件 发布时间:2025-02-16 ID:930793
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构
  • 带模拟功能的曲柄滑块传动机构

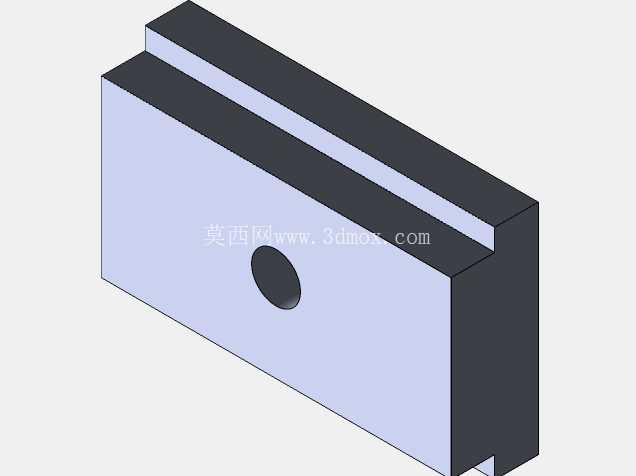

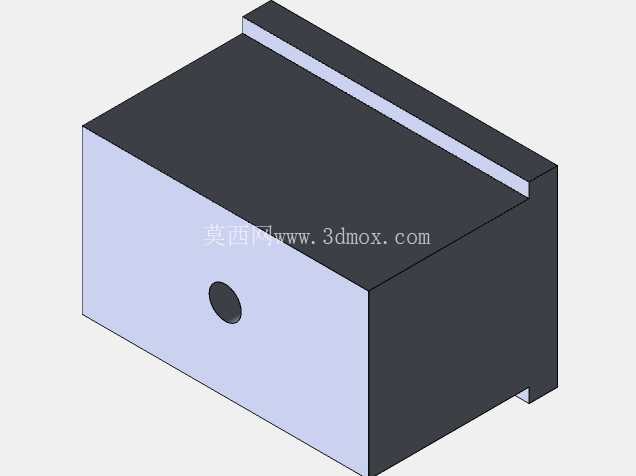

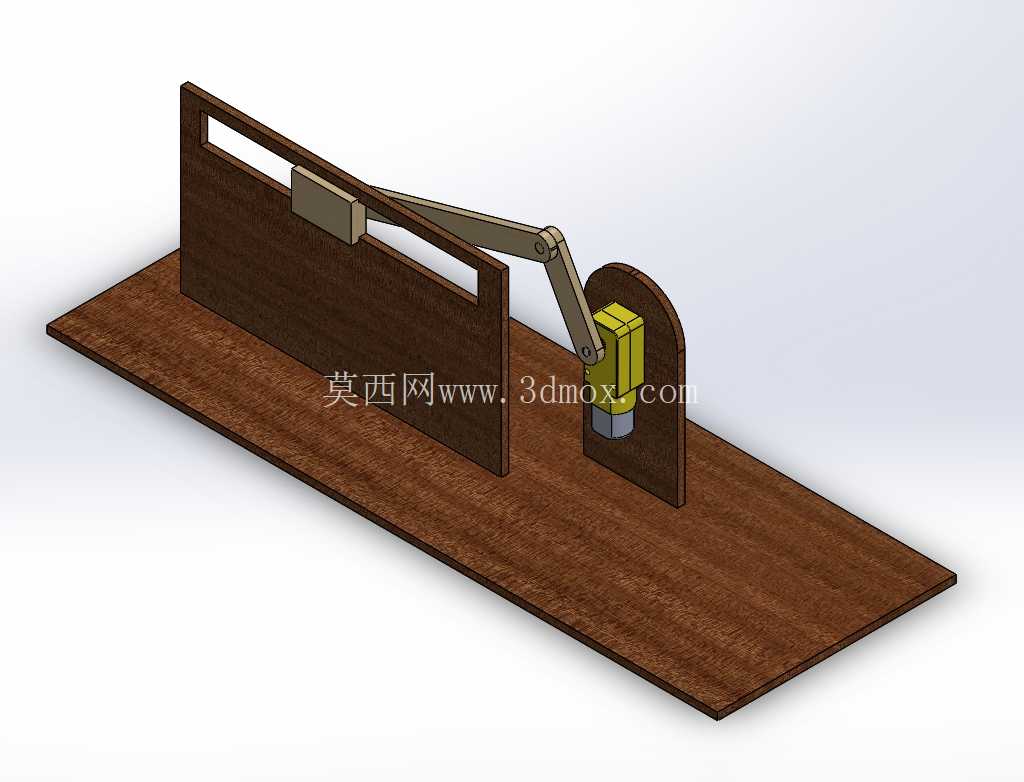

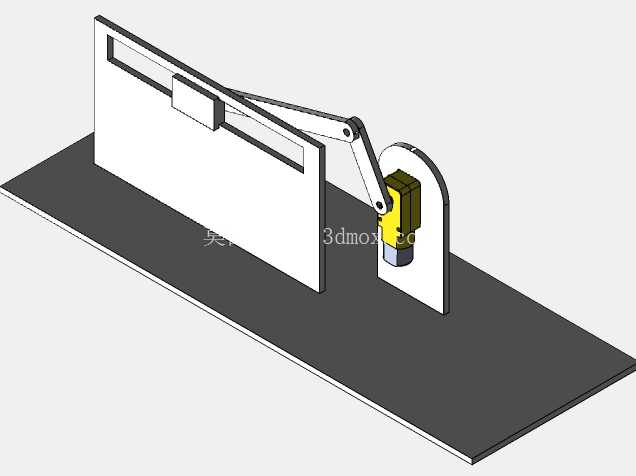

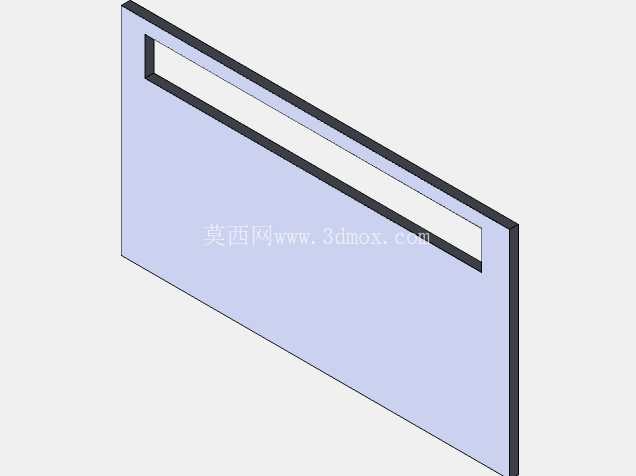

  从结构组成来看,整套机构固定在一块平整的木质安装底板上,底板作为所有部件的安装基准,平面度直接决定后续运动的顺畅度,设计时需要预留足够的安装孔位,方便将整套机构固定在设备机架或者实验台面上,底板的长度方向需要覆盖曲柄回转的最大直径、连杆的活动行程以及滑块的全程滑动距离,避免运动过程中部件超出安装边界出现干涉。竖直布置的长条形立板是滑块的导向支撑件,立板上开有通长的直线导向槽,滑块嵌装在导向槽内,导向槽的宽度与滑块的配合间隙控制在0.1到0.2毫米之间,既保证滑块滑动时无卡滞,也不会因为间隙过大出现运动方向的偏移,立板与底板之间采用垂直定位安装,连接位置需要做加强处理,避免长期往复受力后立板出现倾斜,导致滑块运动卡涩。这套曲柄滑块传动结构,是机械传动领域最基础也最常用的运动转换单元,日常在小型冲压工装、往复送料装置、教学演示台架上都能见到它的衍生结构,核心作用是把曲柄端的连续圆周转动,转化为滑块端的直线往复动作,反过来也能将滑块的直线推拉输入,转化为曲柄的回转输出,适配的工况覆盖了小载荷下的往复运动需求,比如小型裁切设备的冲头驱动、流水线的间歇推料动作、教学实验台的运动演示单元都能用到这类结构。

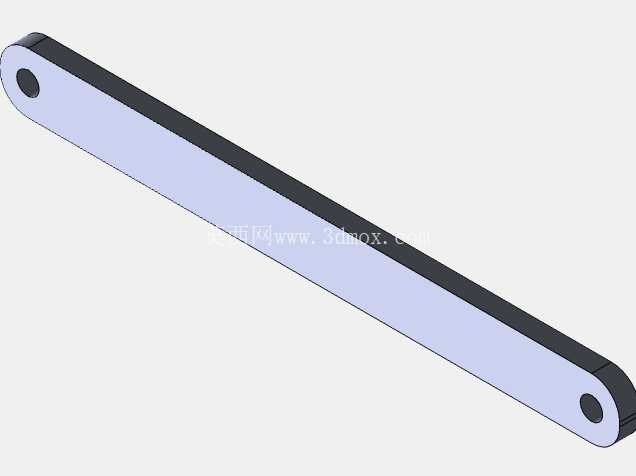

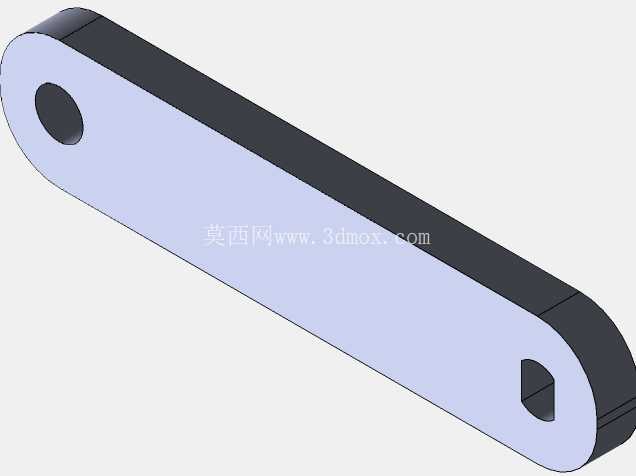

  动力输入侧的小型立式支座用来固定曲柄的回转轴,支座上预留的轴孔与曲柄转轴采用间隙配合,保证曲柄转动时无径向窜动,曲柄的回转半径直接决定滑块的往复行程,设计时可以根据实际需要的滑块移动距离调整曲柄长度,比如需要50毫米的滑块行程,就将曲柄的回转中心到连杆铰接点的距离设置为25毫米,这个参数是整套机构行程设计的核心依据。连接曲柄和滑块的连杆是运动传递的中间部件,连杆两端分别通过铰接轴与曲柄、滑块连接,铰接位置需要预留转动间隙,避免运动过程中出现过约束卡死,连杆的长度需要结合曲柄半径、滑块导向槽的位置做运动学校核,确保曲柄转动整周的过程中,滑块能顺利到达上下止点,不会出现死点卡滞的情况,如果是需要连续回转驱动的工况,还要在曲柄端配置飞轮结构,利用惯性跨过死点位置,保证运动连续顺畅。

  这套结构附带的运动模拟功能,可以直观展示曲柄转动角度和滑块位移的对应关系,在结构设计阶段就能验证运动轨迹是否存在干涉,检查滑块在全行程内的运动是否顺畅,铰接点的转动角度是否在部件允许的活动范围内,避免实际加工装配后出现运动卡滞、部件碰撞的问题。从安装边界来看,整套机构的宽度方向只需要预留曲柄回转的最大直径空间,加上两侧支座的安装余量即可,高度方向需要覆盖立板的高度以及曲柄转动到最高位置的尺寸,安装时只要保证底板水平、立板与底板垂直、曲柄回转轴与导向槽方向平行,就能保证机构的运行精度。

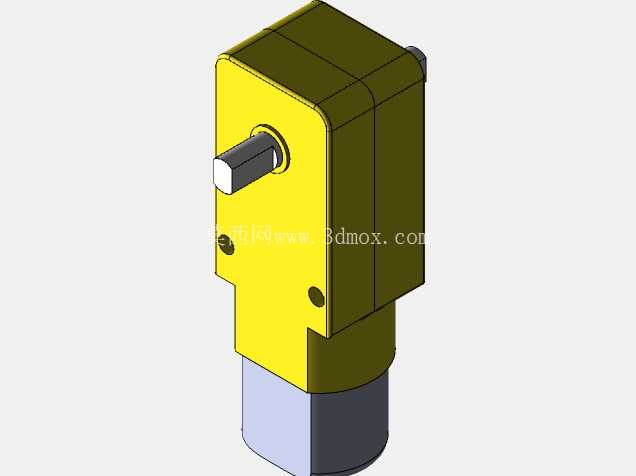

  实际应用中,这类结构可以根据载荷大小调整各部件的材质,小载荷教学演示场景可以用木质或者塑料材质加工,工业应用场景则可以换成铝合金或者钢材制作,铰接位置加装轴承降低转动摩擦,提升长期运行的耐磨性,滑块部分可以根据导向精度要求,加装直线导轨替换原有槽型导向,提升往复运动的精度和承载能力。在做结构适配的时候,还要考虑动力输入的安装位置,曲柄的转轴可以延伸出支座外侧,安装带轮、齿轮或者直接连接电机输出轴,根据需要的往复频率匹配对应的减速比,避免滑块运动速度过快出现冲击,尤其是在冲压、裁切这类带作业载荷的场景,还要在滑块的作业端预留工装安装位,方便固定对应的作业头,拓展实际使用功能。
