回转窑大直径传动齿圈结构设计

　　在建材、冶金、化工等行业的连续化生产流程中，回转窑是承担物料高温煅烧、焙烧工序的核心回转类设备，而大齿圈作为整套回转系统的核心传动部件，直接决定了窑体运转的平稳性与长期运行可靠性。不同于常规小型传动齿轮，这类大直径齿圈需要匹配数米级直径的窑体筒体，在重载、多粉尘、高低温交变的工况下长期连续运转，其结构设计、尺寸匹配、安装适配性都需要结合现场工况做针对性考量。

　　从实际应用场景来看，这类大齿圈通常安装在回转窑筒体的中部靠近传动端的位置，通过弹簧板、连接螺栓与窑体筒体固定，和小齿轮组成开式齿轮传动副，将主电机经减速机输出的扭矩传递给整个窑体，驱动窑体以每分钟几转的低速持续转动，保证筒体内的物料在翻滚过程中均匀受热、完成物理化学反应。由于回转窑整体重量可达数百吨，加上筒体内物料的动态载荷、运转过程中的偏摆冲击，齿圈需要承受极大的交变扭矩与径向载荷，这就要求齿圈本身具备足够的结构刚度与强度，同时在结构设计上预留一定的变形补偿空间，避免窑体受热膨胀、基础沉降带来的额外应力损坏齿面或连接结构。

　　该齿圈的设计过程中，首先需要匹配窑体的实际安装边界：齿圈内径需要适配对应规格窑体的筒体外径，保证连接结构可以顺利贴合筒体表面安装，不会出现干涉；齿顶圆直径需要结合传动比、中心距要求做匹配，保证和小齿轮的啮合侧隙处于合理区间，既不会因为侧隙过小出现运转卡滞、齿面挤压损伤，也不会因为侧隙过大导致传动冲击、反向间隙过大。齿宽的设计则需要结合传递扭矩的大小、齿面接触强度要求确定，保证单位齿长的载荷处于材料许用范围内，避免长期重载下出现齿面过早磨损、点蚀甚至断齿问题。

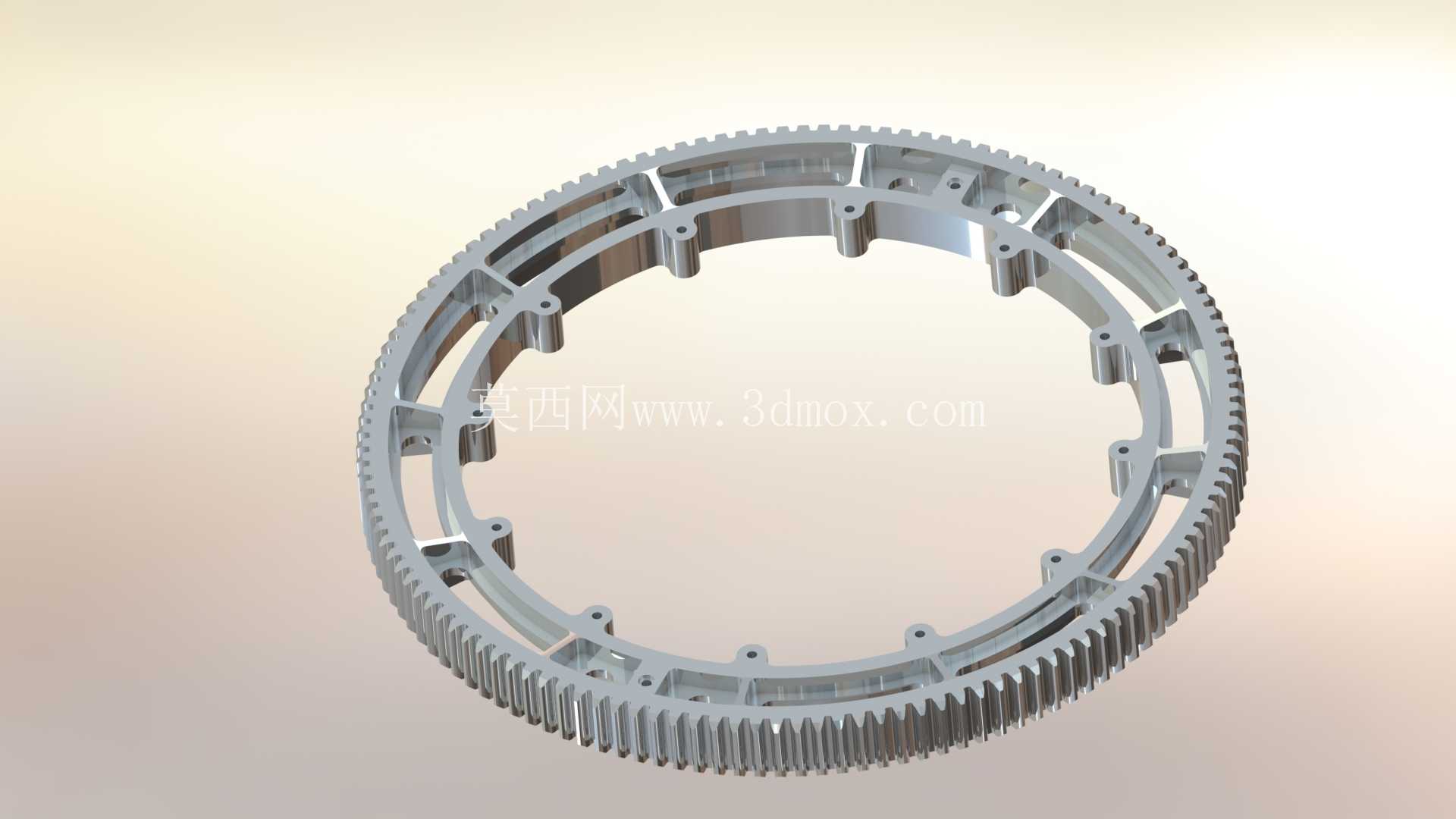

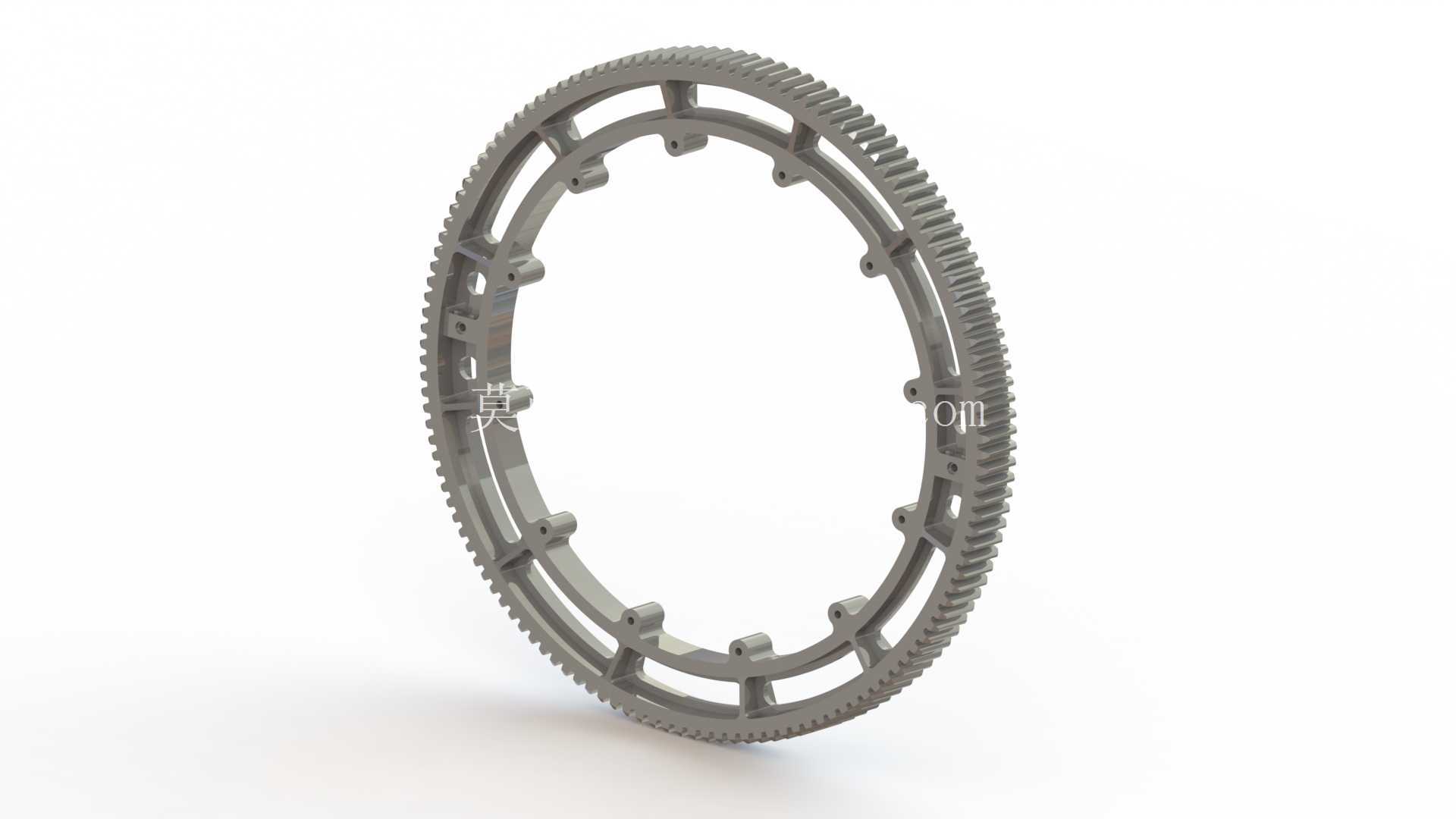

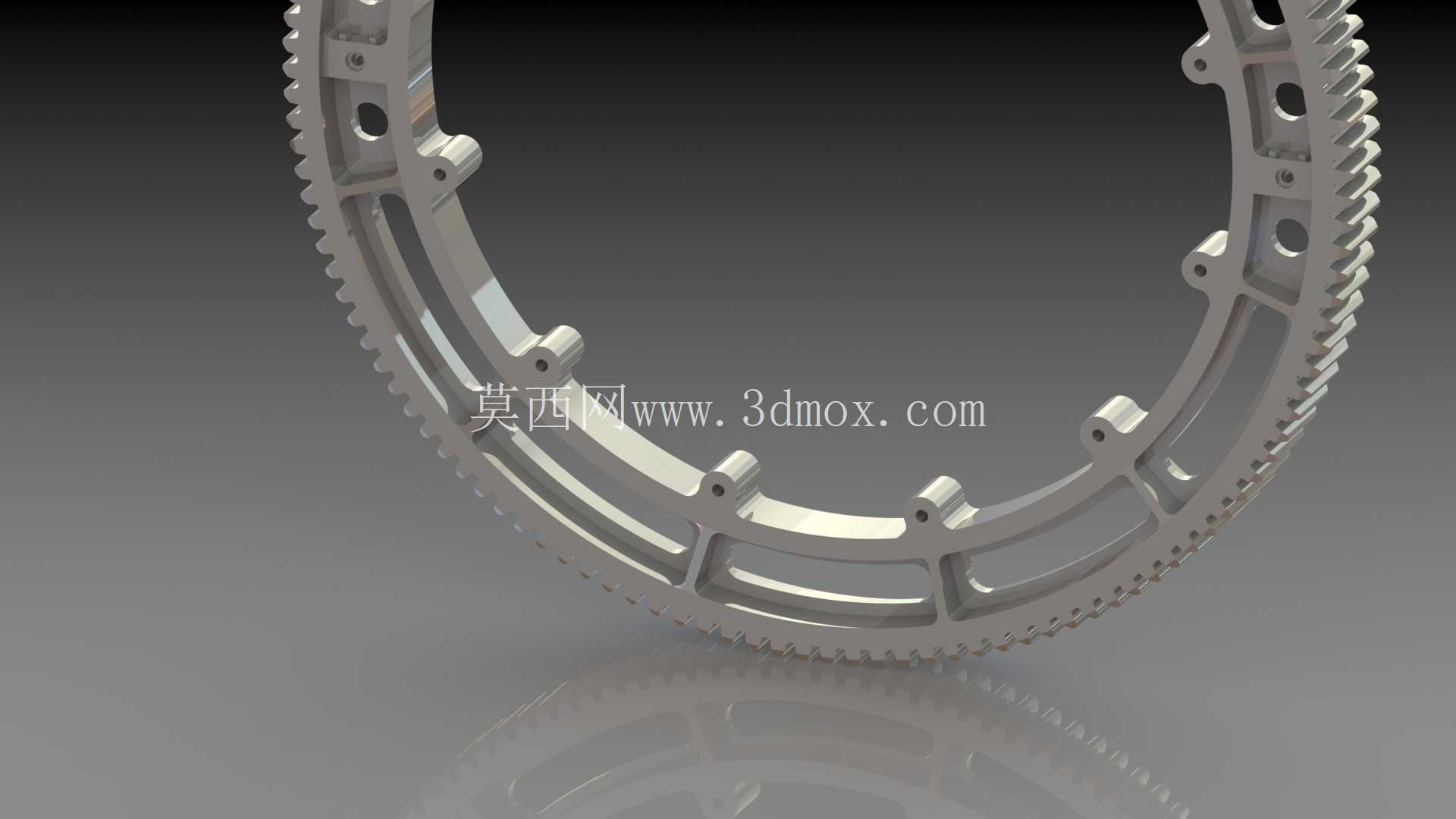

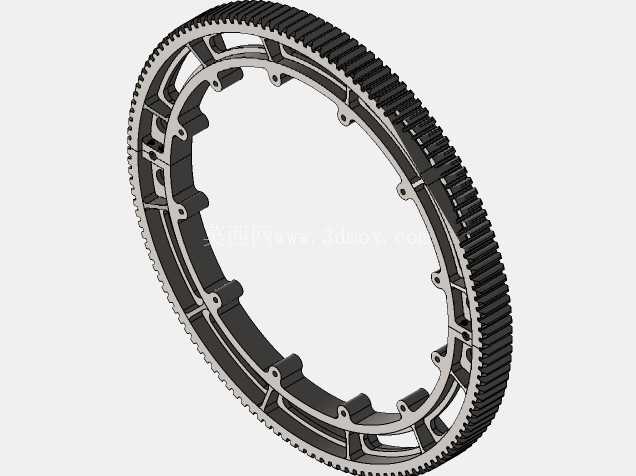

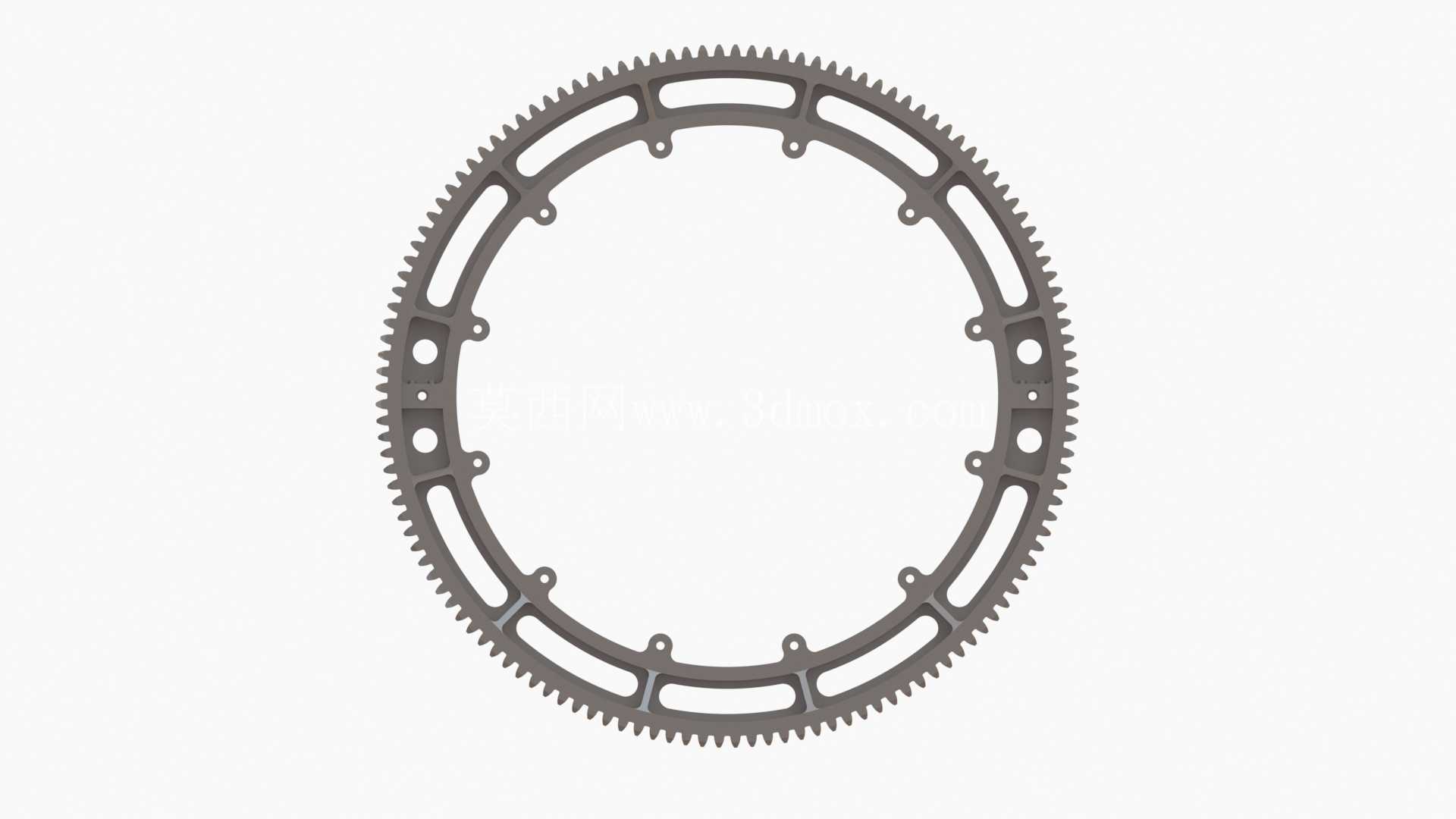

　　结构形式上，这类大直径齿圈通常采用辐板式带加强筋的结构，而非实心结构，一方面可以大幅降低齿圈自身重量，减少转动惯量与安装难度，另一方面通过周向均匀布置的加强筋提升整体刚度，保证齿圈在吊装、运转过程中不会出现过大的椭圆变形，影响齿轮啮合精度。齿圈上的连接孔位置需要和窑体上的弹簧板连接座精准对应，孔位的位置度公差需要控制在合理范围内，避免安装时出现螺栓强行穿入带来的装配应力，长期运转下导致螺栓断裂或齿圈局部变形。

　　从齿形设计来看，这类开式传动的大齿圈通常采用渐开线直齿结构，相比斜齿加工难度更低，安装调整更方便，适合低速重载的开式工况；模数的选择需要结合传递扭矩、齿数比确定，保证轮齿的弯曲强度足够应对重载冲击；齿数的匹配则需要考虑和小齿轮的传动比，同时尽量让两者的齿数互为质数，避免轮齿磨损集中在固定几个齿上，提升整体使用寿命。齿面的加工精度不需要像闭式变速箱齿轮那样达到极高等级，但需要保证齿面粗糙度、齿形公差满足开式传动要求，减少运转过程中的噪音与异常磨损。

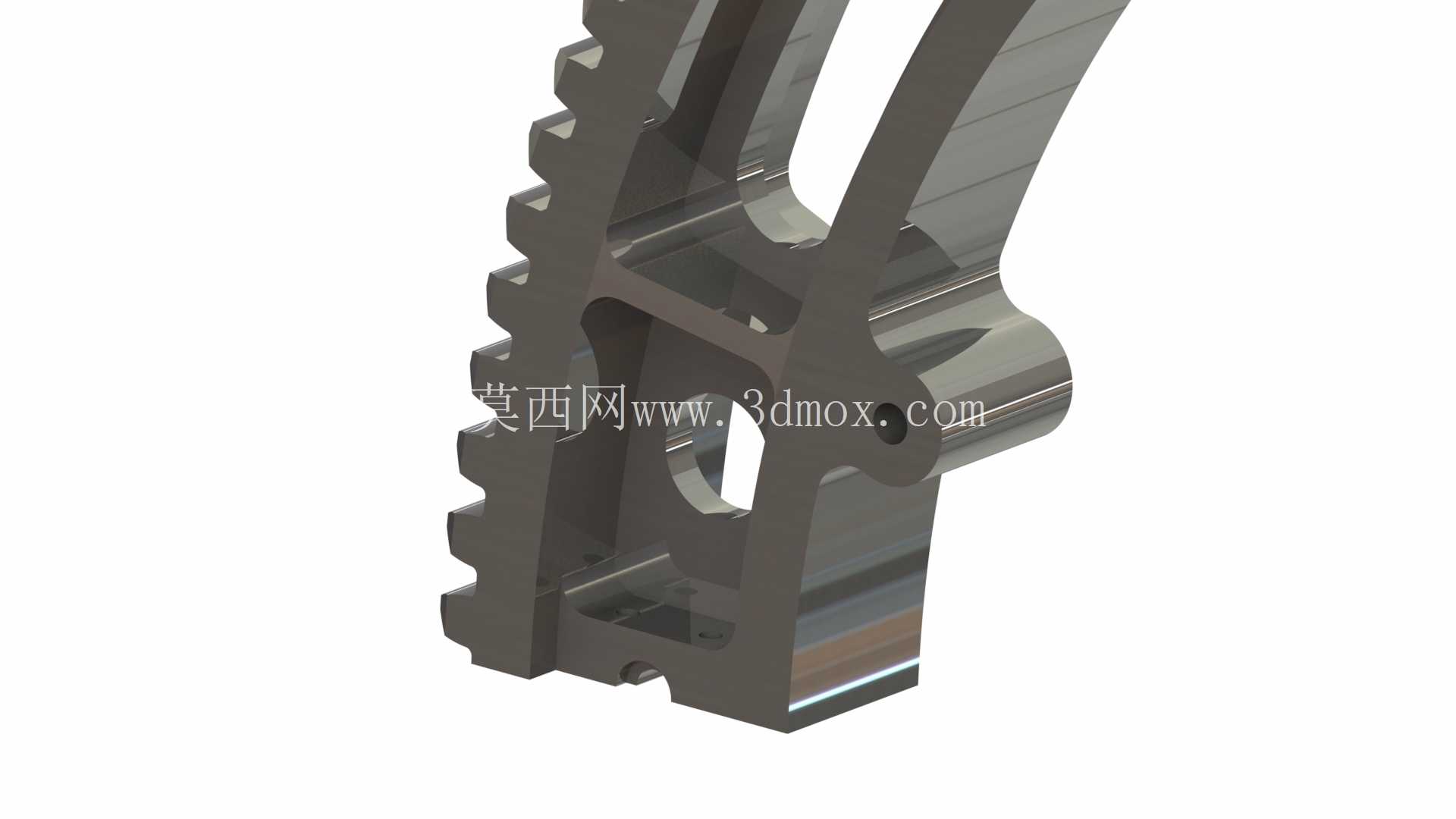

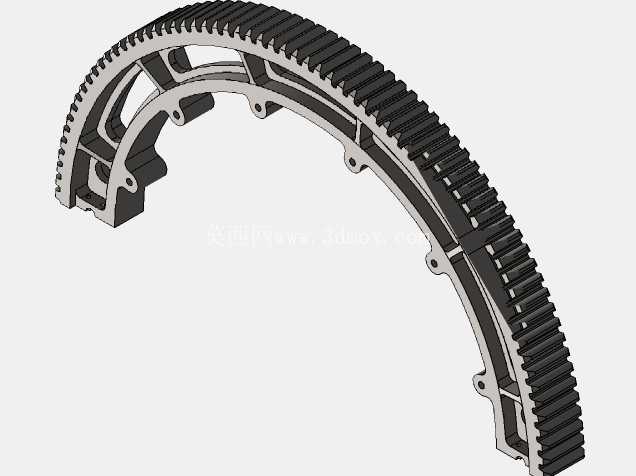

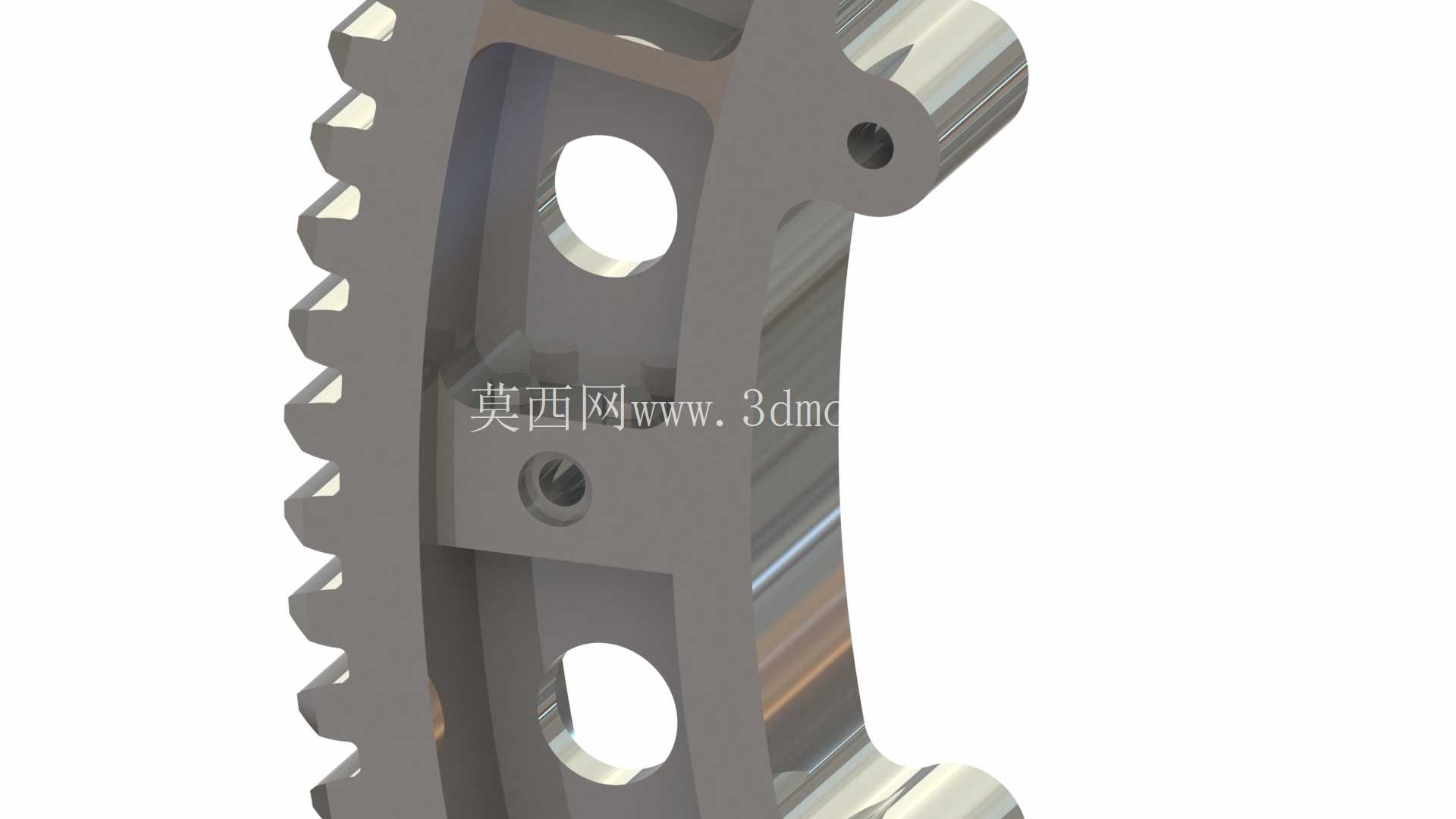

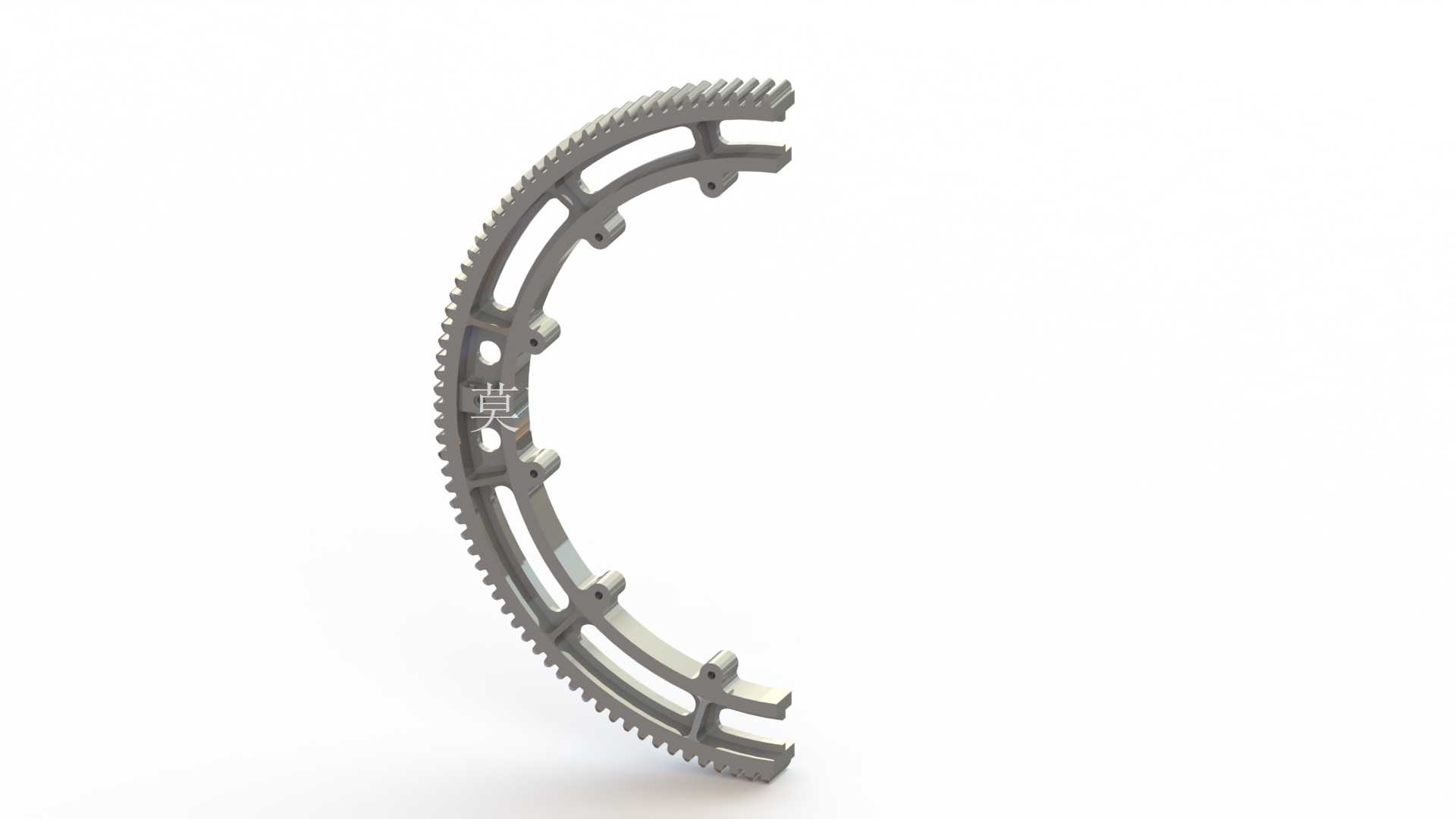

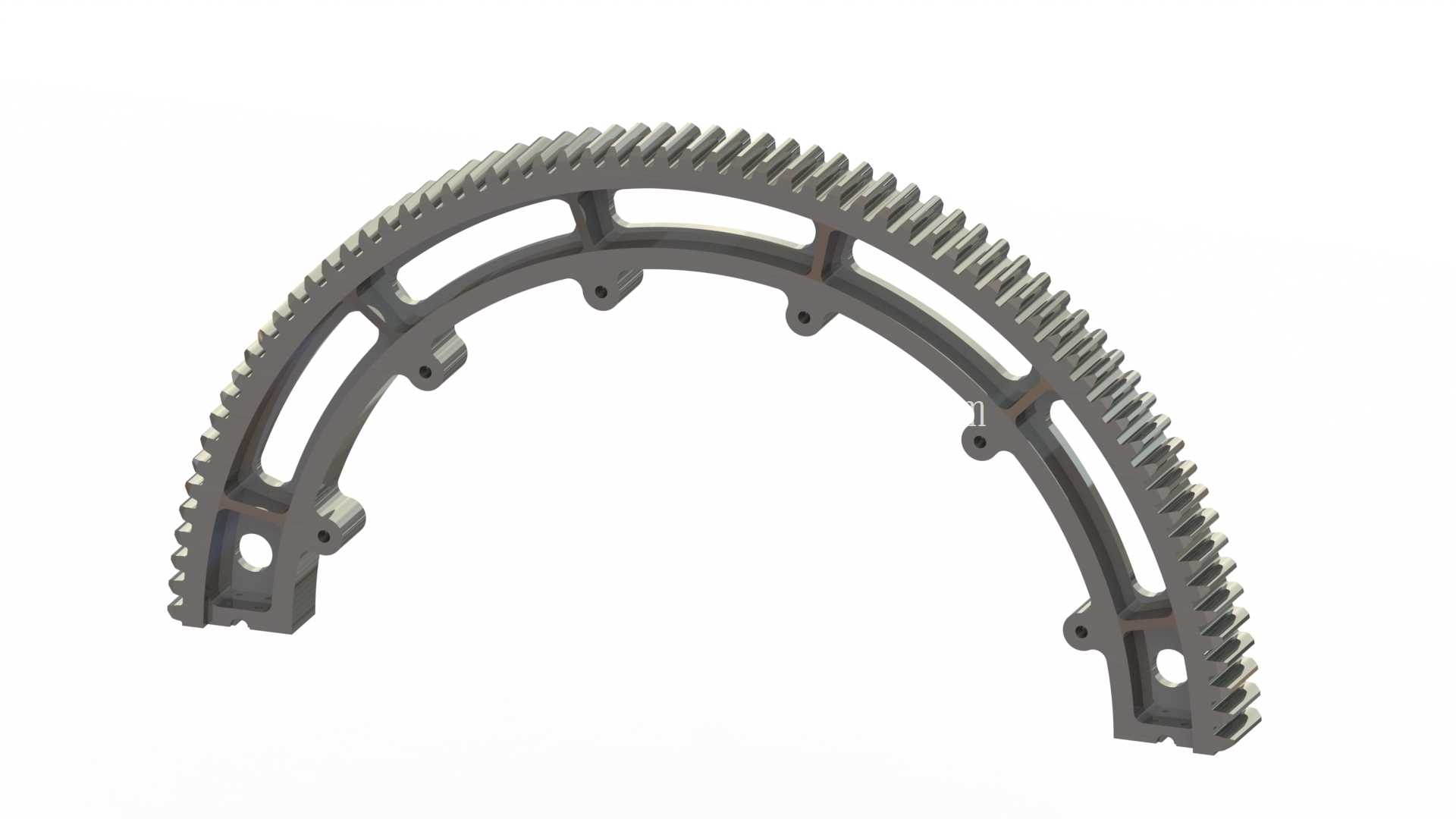

　　安装边界方面，设计时需要充分考虑现场安装的工艺性：大直径齿圈通常会做成分瓣式结构，方便运输与现场吊装拼接，拼接面的定位结构需要保证拼接后齿圈的圆度、齿向精度符合要求，拼接螺栓需要具备足够的预紧力，避免运转过程中分瓣面出现错位。齿圈与筒体的连接采用弹性连接结构，也就是通过切向或轴向布置的弹簧板连接，既可以传递扭矩，又能补偿窑体运转过程中的热变形、径向偏摆，避免刚性连接带来的附加载荷直接作用在齿圈上，导致齿面载荷分布不均、局部过载。

　　在实际选型与建模过程中，需要重点核对几个关键尺寸的匹配性：首先是齿圈的内径与筒体外径的配合间隙，保证弹簧板安装后齿圈与筒体的同轴度处于允许范围内；其次是齿圈的PCD也就是节圆直径，直接决定了传动中心距，需要和小齿轮的安装位置、减速机输出轴的位置做匹配，避免现场安装时出现中心距偏差导致啮合异常；另外齿圈的轴向宽度、连接孔的轴向位置，需要和窑体上的连接座位置对应，保证安装后齿圈不会和周边的防护罩、托轮装置等部件出现干涉。

　　这类大齿圈的重量通常达到数吨，在建模过程中需要准确还原每个结构细节，包括轮齿的渐开线齿形、辐板上的减重孔、加强筋的尺寸、连接孔的位置与大小、分瓣面的定位结构等，不仅要保证外观尺寸准确，更要让模型可以直接用于后续的有限元强度校核、装配干涉检查、加工工艺编制等环节。比如在做有限元分析时，可以基于模型加载额定扭矩、螺栓预紧力、离心力等载荷，校核齿根的弯曲应力、辐板的变形量、连接孔处的应力集中情况，提前优化结构薄弱点，避免实际生产中出现失效问题。

　　在日常运维场景中，这类大齿圈的模型也可以作为检修、备件更换的参考依据，通过对比实际磨损后的齿形尺寸和原始模型尺寸，判断齿面磨损量是否达到更换阈值，提前准备备件，减少停机时间。同时在做传动系统改造时，也可以基于原有模型调整齿形参数、连接结构，适配新的传动功率要求，不需要重新测绘整个部件，提升改造效率。

　　需要注意的是，这类大直径回转件的建模过程中，不能只关注齿形部分的参数，更要重视整体结构的工艺性：比如辐板上的减重孔边缘需要做倒角处理，避免应力集中；轮齿的端面需要做倒角，方便安装时啮合导入；分瓣面的连接螺栓孔需要做锪平处理，保证螺栓头和螺母的安装面平整，预紧力均匀。这些细节虽然不影响整体尺寸匹配，但直接决定了部件的加工难度与实际使用寿命，是结构设计中不可忽略的部分。
