杜兰戈DNX敏捷408休克塔结构件设计

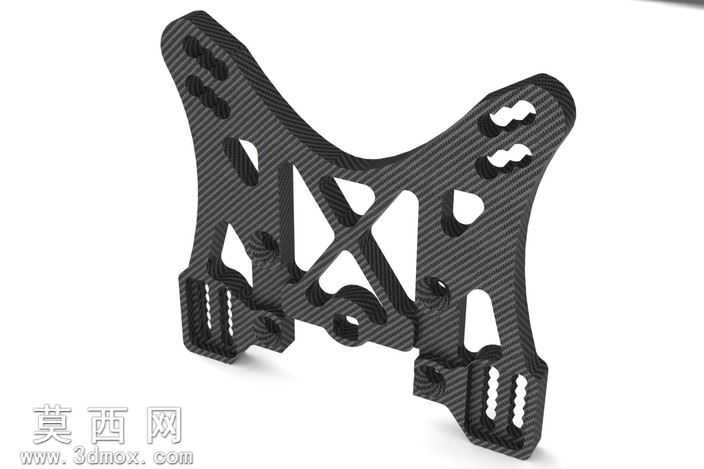

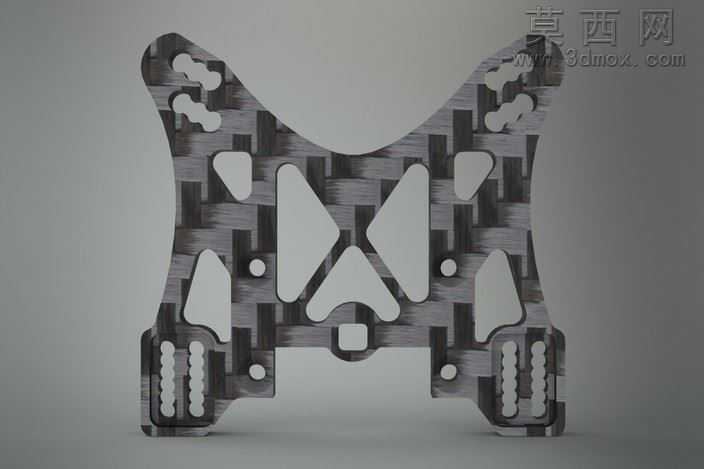

本作品为遥控模型车用的休克塔结构件三维设计，建模阶段采用SolidWorks软件完成全参数化建模，首先基于遥控车避震系统的安装定位需求，确定整体安装孔位的坐标基准，以左右对称的结构逻辑搭建主体轮廓，通过草图绘制勾勒出构件的外边界与内部镂空区域，再通过拉伸、切除等基础特征完成主体结构的初步成型。建模过程中重点考量结构强度与轻量化的平衡，内部采用X型交叉加强筋结构，在不额外增加构件厚度的前提下提升整体抗扭、抗冲击性能，边缘位置做了等半径圆角过渡处理，避免应力集中导致的受力断裂问题，所有安装孔位均按照对应车型的装配尺寸做了精准定位，预留了避震器、车壳柱等配件的安装槽位，槽位边缘做了限位凸台设计，保证配件安装后的定位精度，避免行驶过程中出现配件移位的问题。材质渲染阶段模拟了碳纤维板材的视觉效果，通过添加斜向编织纹理贴图，搭配低粗糙度的哑光材质参数，还原碳纤维板材特有的纹理质感与哑光视觉效果，渲染时采用柔和的侧方打光，凸显构件表面的纹理走向与结构的立体层次，清晰展现各个镂空结构与安装位的细节。设计思路上围绕遥控越野车型的使用场景展开，休克塔作为承接避震器与车架的核心受力部件，既要承受越野行驶过程中避震传递的反复冲击载荷，又要尽可能降低自身重量以优化整车的重心分布，因此在非受力区域做了大面积的镂空减重处理，在受力传导路径上保留了足够的材料厚度，交叉加强筋的走向完全匹配冲击载荷的传导方向，能够将避震传递的冲击力快速分散到整个构件平面，避免局部受力过大出现断裂。构件底部的安装脚位做了加厚处理，对应车架的安装位置设计了匹配的贴合面，保证装配后与车架完全贴合，减少装配间隙带来的虚位问题，上部的避震安装位设计了多组调节孔位，可满足不同避震行程、不同车高设定的安装需求，适配多种改装场景。
