带组装运动结构的平行轴万向传动接头

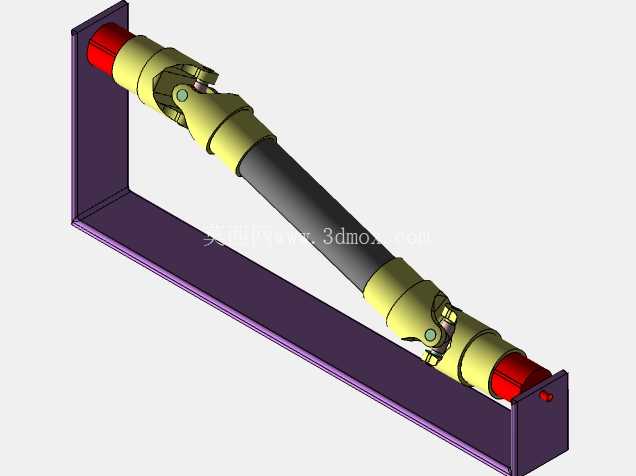

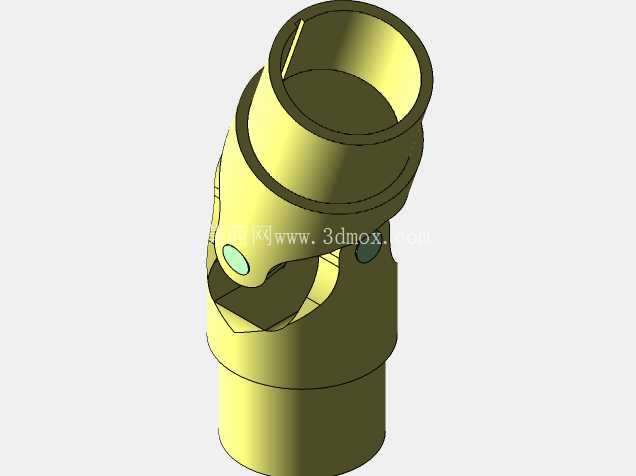

　　从结构组成来看，整套组件包含两端的安装固定支架、两组十字轴式万向接头、中间连接传动轴三个核心部分，两端的支架采用L型折弯结构，预留了与动力输入、输出端的安装定位面，能够直接固定在设备的安装基座上，不需要额外设计复杂的转接结构，降低了现场安装的适配难度。两组万向接头分别布置在中间传动轴的两端，通过十字轴实现铰接，十字轴的四个轴颈与万向节叉的轴承孔配合，能够在一定角度范围内自由摆动，当两端轴存在高度差时，两个万向节会同步产生角度偏转，配合中间传动轴的长度补偿，保证动力传输过程中不会出现卡滞。在各类工业传动场景中，经常会遇到两根动力轴存在安装高度差、无法实现严格同轴布置的工况，这类场景下常规的刚性联轴器无法补偿轴系的位置偏差，强行使用会造成轴系憋劲、轴承过载、密封件过早磨损等一系列故障，而本次设计的双万向节平行轴传动结构，正是针对这类非同轴平行轴的动力传输需求开发的实用传动方案。这套传动组件的核心功能是在两根轴线平行但存在固定高度偏移的轴之间，稳定传递旋转动力，同时补偿安装过程中产生的微小位置误差，适配不同工况下的轴系布置需求。

　　设计过程中重点考虑了万向节的等速传动特性，单万向节在存在夹角传动时会产生输出转速的周期性波动，波动幅度随轴间夹角增大而提升，因此采用双万向节串联的布置形式，通过保证两端万向节的偏转角度一致、中间传动轴两端的万向节叉处于同一相位，实现输入轴与输出轴的等速传动，避免转速波动带来的传动冲击、振动与噪音问题，这一点对于需要平稳传动的精密设备、输送机构尤为重要。从安装边界来看，整套传动结构的轴向长度可根据实际轴间距调整中间传动轴的长度来适配，两端支架的安装孔位按照通用动力输出轴的中心高设计，能够直接匹配常规的电机输出轴、设备输入轴端的安装尺寸，万向节的最大允许偏转角度控制在25度以内，这个角度范围既能够覆盖绝大多数平行轴偏移的安装场景，又能保证十字轴轴承的接触应力处于合理区间，避免大角度偏转造成的轴承过早磨损、传动效率下降问题。

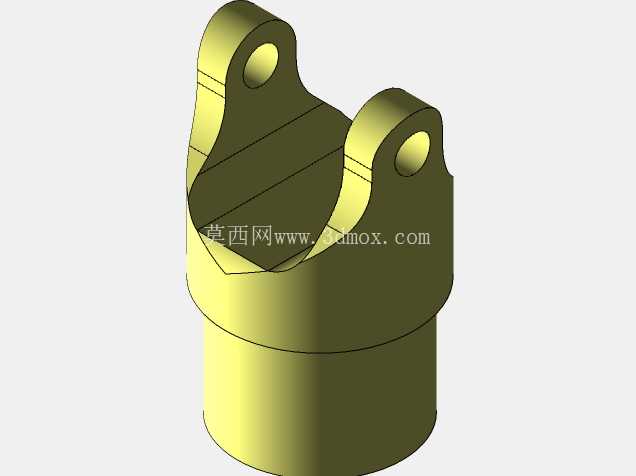

　　实际应用场景覆盖多个工业领域，在轻工输送设备中，可用于不同高度布置的输送辊筒之间的动力传递，解决机架加工误差、安装偏差带来的轴系不对中问题；在小型机床的进给传动系统中，可用于连接布置在不同高度的伺服电机与丝杠，优化设备内部的空间布局，压缩设备整体体积；在农业机械、小型工程机械的辅助传动机构中，这类结构能够适应机架形变带来的轴系位置变化，在复杂工况下保持动力传输的稳定性。结构细节上，万向节叉与中间传动轴采用花键连接形式，既能够传递足够的扭矩，又可以在安装时根据实际轴间距微调轴向长度，补偿轴向的安装误差，十字轴的轴颈处设置有润滑注油通道，能够定期加注润滑脂，降低铰接部位的摩擦磨损，延长组件的整体使用寿命。

　　两端的轴连接部位采用标准的轴孔配合加键槽传动的形式，能够与常规的圆柱轴实现快速装配，不需要定制特殊的连接接口，适配性较强。整套结构的运动逻辑清晰，组装完成后可直观演示万向节传动的工作原理，既可以作为实际设备的传动部件使用，也能够作为机械原理教学的演示模型，帮助从业者理解双万向节等速传动的实现条件、平行轴偏移传动的结构设计要点。在建模过程中，所有配合部位都按照实际加工公差要求设置了合理的配合间隙，万向节的摆动范围、传动轴的伸缩行程都按照实际工况做了限位，避免运动过程中出现干涉，支架的壁厚、万向节叉的截面尺寸都经过强度校核，能够传递额定范围内的扭矩，不会在正常负载下出现结构变形、断裂的问题。
