2.1毫米面板安装型DC母座结构设计

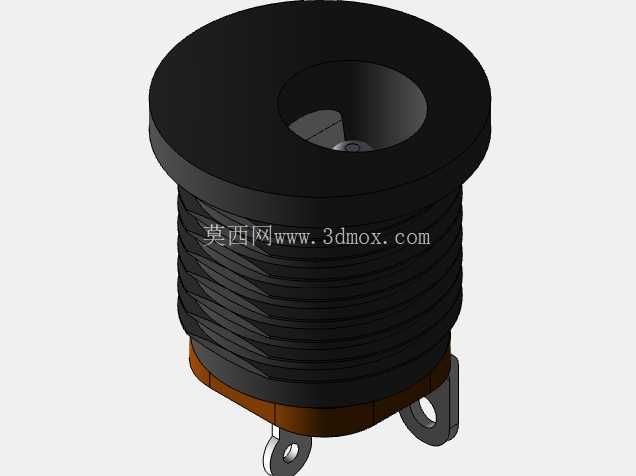

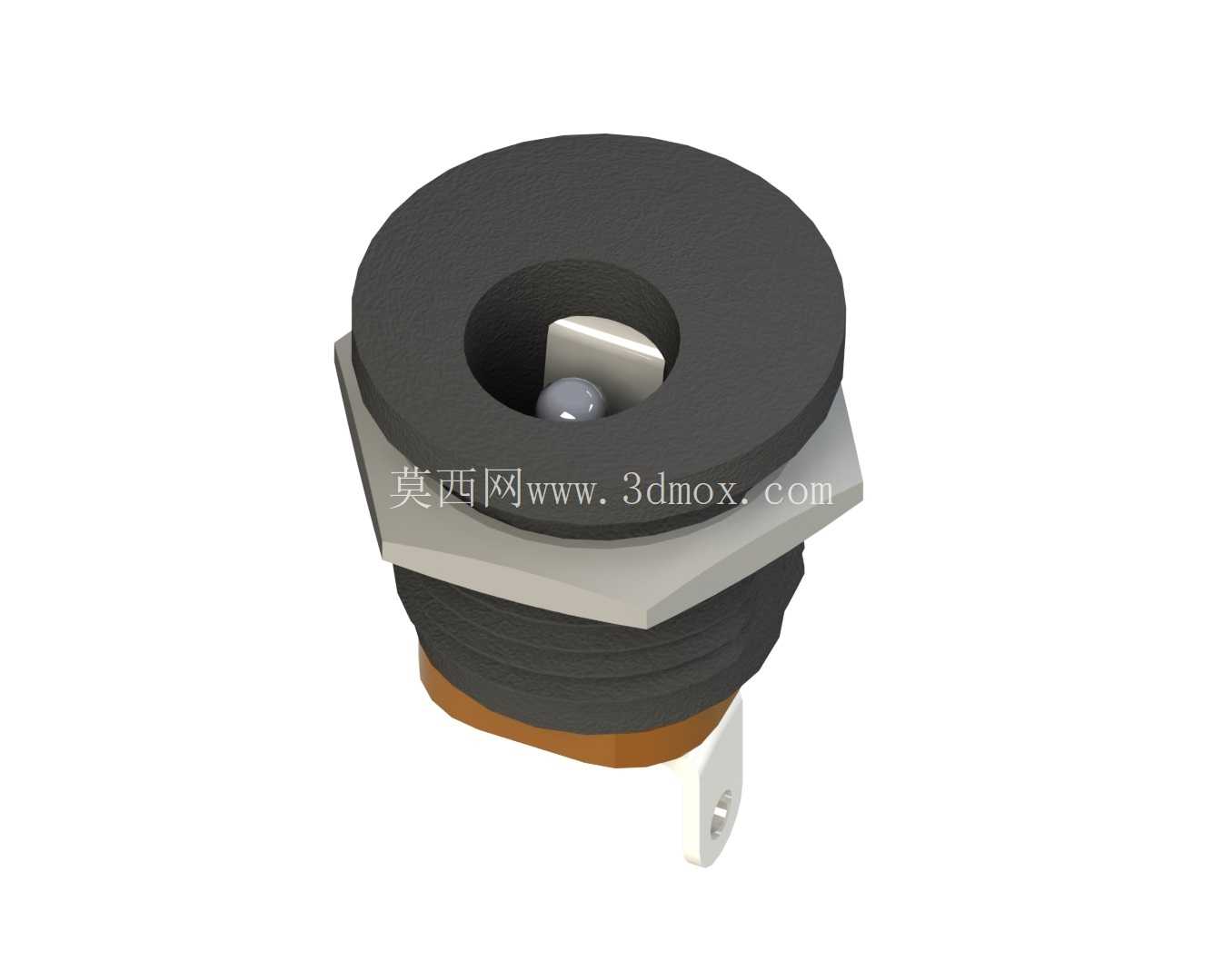

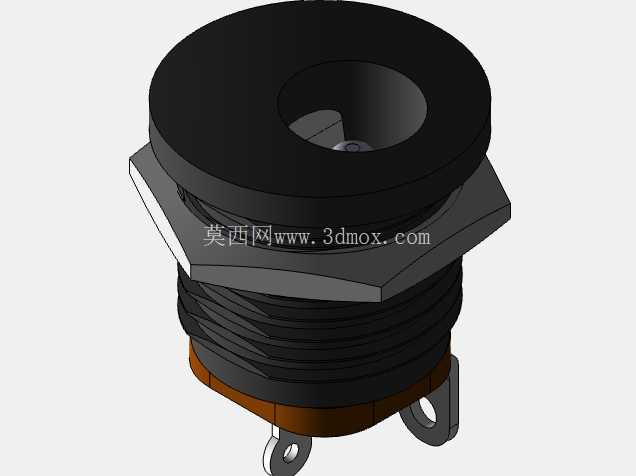

　　从结构设计逻辑来看，这款母座的核心功能是实现直流电源的可靠导通与物理固定，整体采用轴向穿装的布局思路，前端的绝缘基座采用耐温绝缘材质，中心设置2.1mm内径的插孔，内部集成弹性接触内芯与外侧环形接触弹片，分别对应DC公头的中心正极与外侧负极，接触部位采用弹性金属材质，保证多次插拔后仍能维持足够的接触压力，降低接触电阻过大导致的发热、压降问题。中部设置带外螺纹的柱体与六角限位法兰，安装时从设备面板外侧将母座穿入预先开好的安装孔，六角法兰贴合面板外表面实现周向止转，从面板内侧旋入配套锁紧螺母即可完成母座与面板的刚性固定，这种安装方式不需要额外设计卡扣或者焊接固定柱，对面板的加工要求仅为匹配直径的圆形通孔，加工难度低，装配效率高，适合批量生产的设备使用。在低压直流供电的各类电子、电气设备中，板前安装式DC电源母座是极为常见的互连部件，这款适配2.1mm规格公头的面板安装型母座，主要用于设备外壳层面的电源输入接口布设，区别于直接焊接在PCB板上的板载式DC座，这类带螺纹锁紧结构的面板安装款，能够独立承担接口处的插拔受力，避免外力直接传递到电路板焊盘造成焊点脱落、铜箔撕裂等失效问题，在手持检测设备、小型工控终端、桌面型供电模块、外置电源适配器接入端等场景中应用十分广泛。

　　尾部设置两个折弯式焊接引脚，分别对应正负极回路，引脚长度与折弯角度经过适配，既可以在安装完成后直接焊接到设备内部的PCB板焊盘上，也可以通过导线焊接后连接到内部供电回路，引脚根部做了加宽处理，提升焊接后的抗弯折能力，避免装配或者检修过程中掰动引脚导致内部接触件移位。从安装边界尺寸来看，前端绝缘基座的外径大于面板安装孔直径，能够在外侧遮挡安装孔的加工毛刺与装配间隙，提升外观整洁度，中部螺纹段的长度适配常规厚度的金属、塑料设备面板，六角法兰的对边尺寸预留了足够的扳手夹持空间，锁紧时不需要额外固定前端本体即可完成螺母拧紧，装配工序更简便。

　　绝缘基座的端面做了倒角导向设计，公头插入时能够自动对中，避免斜插导致的内部接触件变形，插孔内部的弹片采用收口式设计，公头插入后形成多触点接触，即使在设备存在轻微振动的使用场景下，也能维持导通稳定性，不会出现瞬间断电的情况。母座的各金属部件之间都设置了绝缘隔层，避免正负极之间出现爬电、击穿问题，尾部引脚之间的绝缘距离满足低压直流设备的安规要求，不需要额外增加绝缘套管即可直接使用。在实际选型应用中，这类母座需要匹配对应规格的DC公头使用，2.1mm内径的规格是当前低压直流供电中应用最广的尺寸之一，常见的12V、24V直流供电设备大多采用这一规格，相比其他尺寸的DC接口，该规格的公母头配合公差成熟，供应链配套完善，采购与替换成本较低。

　　设计这类接插件的三维模型时，需要重点关注插拔行程、接触件的弹性变形量、安装配合的公差带，比如面板安装孔与螺纹柱的配合间隙需要控制在合理范围，间隙过大会导致母座安装后出现晃动，间隙过小则会提升面板加工精度要求，增加不必要的生产成本；六角法兰与面板的贴合面需要保证平面度，避免锁紧后出现缝隙导致母座歪斜；尾部引脚的位置需要与内部PCB的焊盘位置精准对应，否则装配时会出现引脚无法插入焊盘的问题，需要返工调整。另外，母座前端绝缘部分的突出高度需要结合设备外壳的整体造型设计，突出过高容易在设备受到碰撞时首先受力断裂，突出过低则会导致公头插入深度不足，接触可靠性下降，这款母座的前端突出高度经过适配，既能够保证公头完全插合到位，又不会在外壳表面形成过于突兀的凸起，兼顾实用性与外观协调性。
