2040规格T型槽工业铝型材结构设计

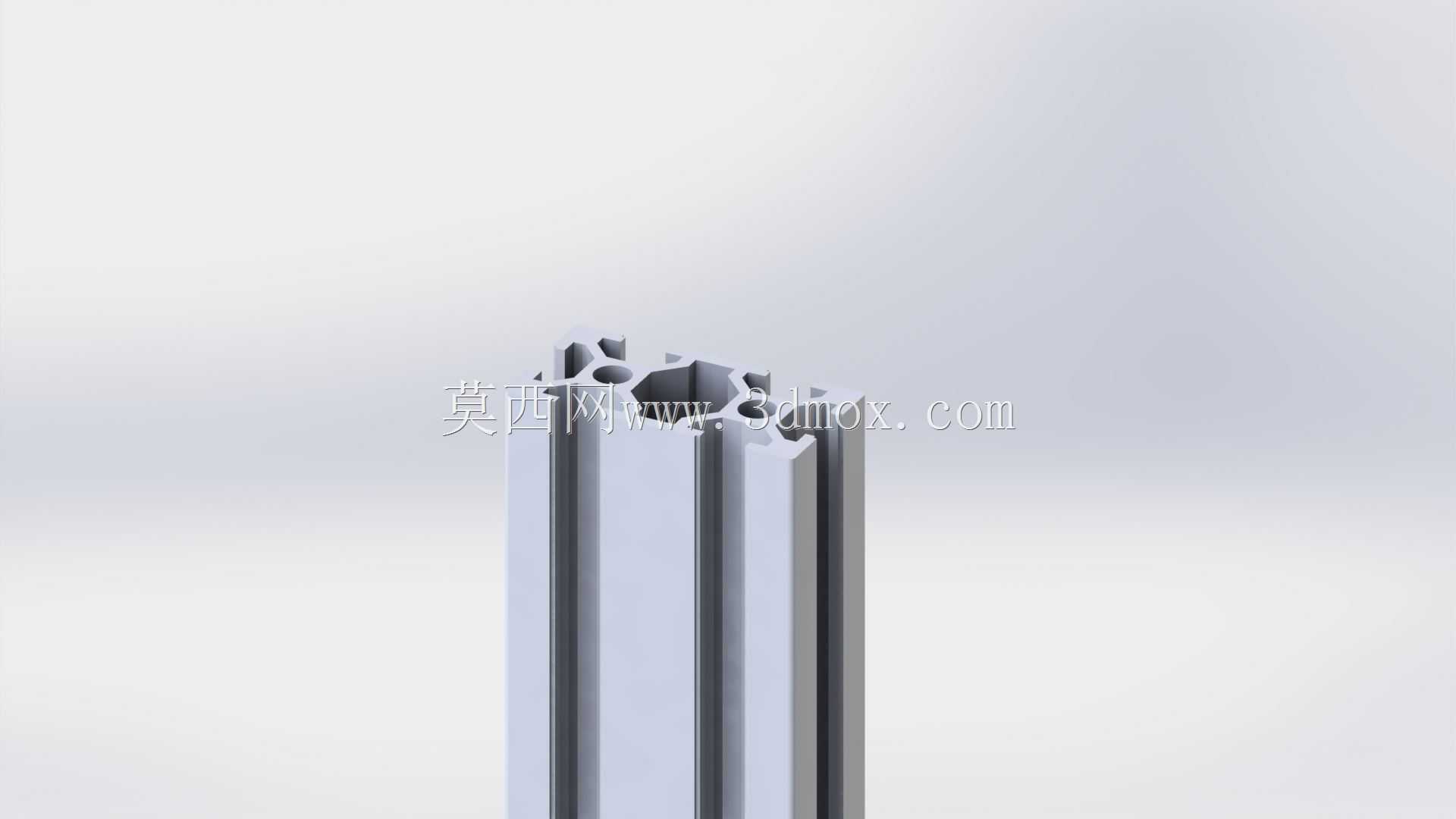

　　在非标自动化设备、小型检测工装、桌面级实验台架的搭建场景中，20系列T型槽铝型材一直是轻量化框架搭建的核心选型之一，本次涉及的20x40截面T型槽铝型材，正是针对窄安装空间、低负载框架场景优化的截面规格。从实际工程应用来看，这类型材常被用于小型输送线的侧边导轨安装基座、视觉检测工位的相机支架立柱、电子产线的物料滑道侧挡、实验室小型设备的围护框架，相比2020方截面型材，40mm的单侧宽度能提供更好的抗弯曲性能，在同等米重下，沿40mm边长方向的抗弯截面模量提升近一倍，可有效减少长跨度悬臂结构的下挠变形。

　　从截面设计逻辑来看，该型材的T型槽采用标准欧标20系列槽宽设计，槽口内部预留了足够的螺栓头滑动空间，可兼容M5规格的T型螺栓、滑块螺母，安装时无需提前在型材端面攻丝，只需将紧固件从槽端穿入滑动至指定位置即可完成锁紧，大幅降低框架组装时的预加工工作量。型材截面的四个边角均做了R0.8的圆角过渡，既避免了锐边对安装人员的划伤风险，也能在安装有机玻璃、钣金封板时，让密封胶条更好地贴合型材表面，减少框架围护结构的缝隙。型材的中心空腔设计兼顾了减重与走线需求，40mm方向的中心空腔可容纳直径8mm以内的拖链线缆、气动软管，搭建设备框架时可直接将气路、电路穿入型材内部，避免外露管线被运动部件剐蹭，同时也能让设备整体外观更整洁。

　　在安装边界尺寸上，单根型材的标准切段长度可根据实际需求裁切，本次涉及的切段长度为400mm，可直接作为小型设备的横向支撑梁使用。型材两端可搭配2040规格的端面连接板、角码进行连接，当采用直角角码连接时，两根垂直拼接的型材外边缘不会出现突出的连接结构，可保证框架外表面的平整度。需要注意的是，由于20系列型材的槽宽较窄，在承受侧向冲击载荷的位置，不建议采用弹片螺母进行固定，应选用带防滑齿的滑块螺母，锁紧时扭矩控制在8N·m即可，避免扭矩过大导致型材槽口变形。在与其他标准件配合时，该型材的T型槽可直接嵌入20系列的封边胶条、板材安装压条，安装3mm厚度的亚克力板、铝塑板时无需额外打孔，直接通过压条卡入槽内即可完成固定，非常适合快速搭建需要透明围护的设备防护舱。

　　从实际选型经验来看，这类20x40的T型槽铝型材不适合用于重载设备的主承重框架，当单根型材的支撑跨度超过800mm时，需要在中间增加辅助支撑立柱，避免长期受载后出现不可逆的塑性变形。在做三维建模时，需要准确还原槽口的内部尺寸、中心空腔的壁厚，通常这类型材的壁厚为1.5mm，建模时不能随意简化槽口的倒角与卡槽结构，否则后续导出工程图加工时，会出现配套紧固件无法装入、连接配件匹配度差的问题。另外，型材的端面安装孔位需要根据所选的端盖、脚轮、调节脚规格预留对应的安装沉孔，常规M6调节脚的安装沉孔深度为6mm，建模时需要在型材端面中心预留对应的孔位，避免现场安装时重新打孔破坏型材的整体结构。在做框架整体装配时，相邻型材拼接的位置需要预留0.2mm的装配间隙，抵消型材切段时的长度公差，避免组装时出现型材顶死、框架对角线偏差过大的问题。
