卧式管壳式工业换热装置结构设计

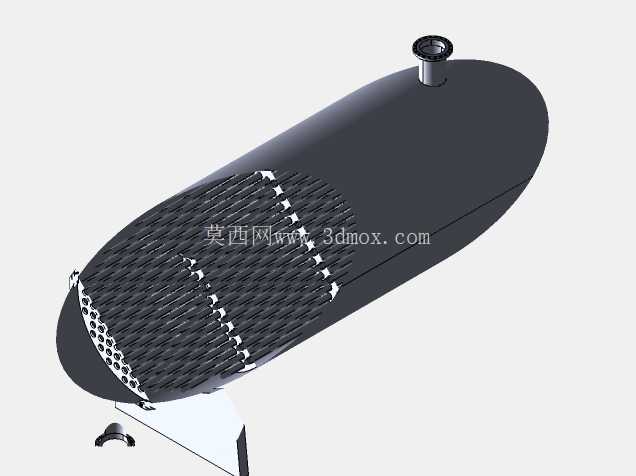

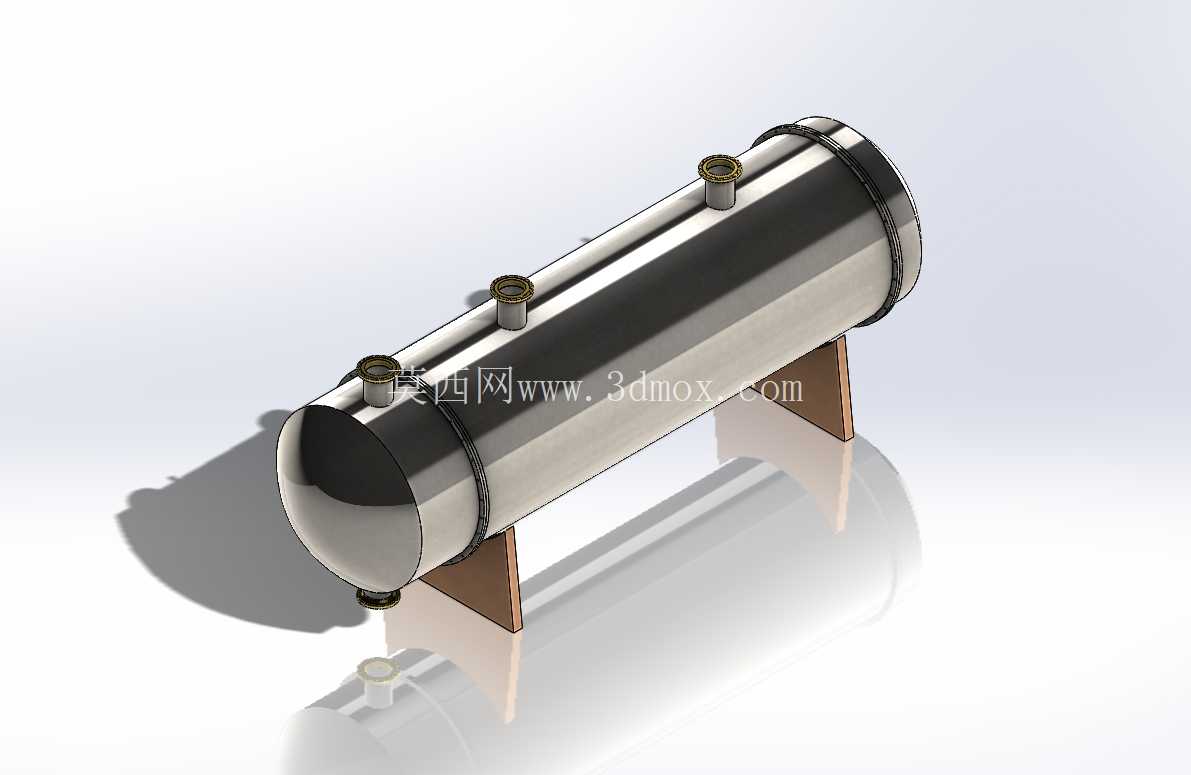

　　在化工、电力、暖通、制冷等工业场景的流体回路中，管壳式换热设备是承担不同温度介质间热量传递的核心通用部件，本次呈现的卧式单壳程结构，是针对中小流量换热工况做的轻量化结构方案，适配常规水-水、水-油、低压蒸汽-冷凝水等常规换热场景，可直接嵌入成套工艺管线完成热量置换，无需额外做复杂的安装适配。从结构设计逻辑来看，整体采用卧式圆柱承压壳体结构，壳体两端采用标准椭圆封头做承压密封，相比平封头结构能在同等壁厚下承受更高的工作压力，降低壳体整体重量。壳体上沿轴向均匀布置三个管程介质接口，底部对应设置排污与排空接口，接口均采用标准法兰连接形式，可直接匹配现场管线的法兰规格，减少现场焊接改造工作量。

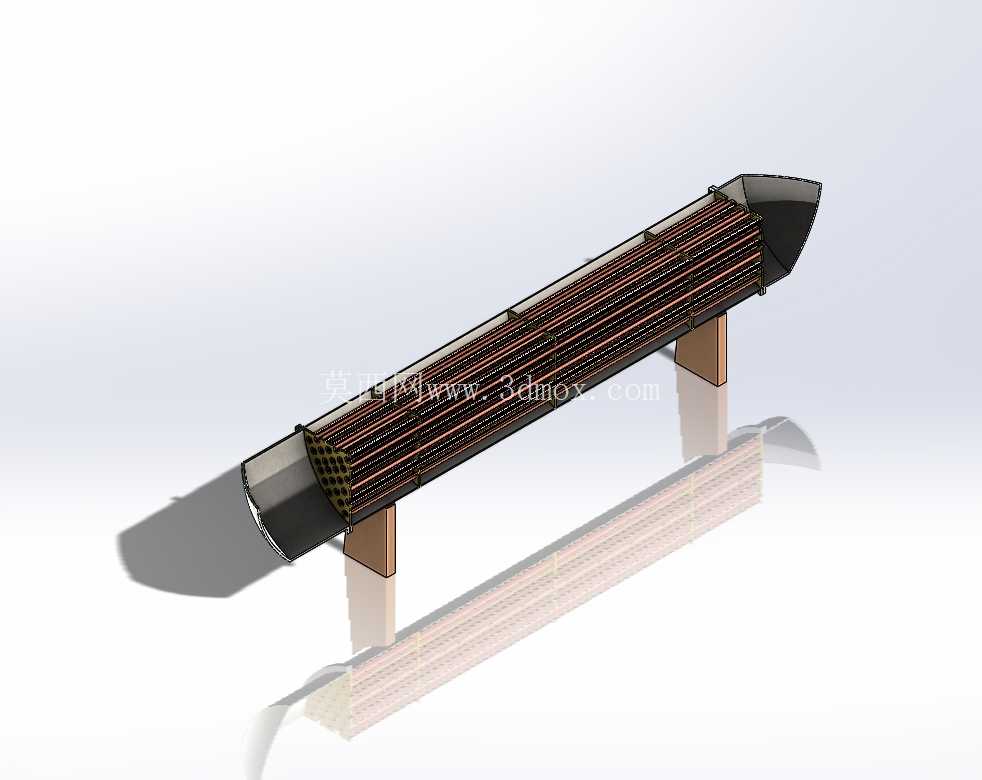

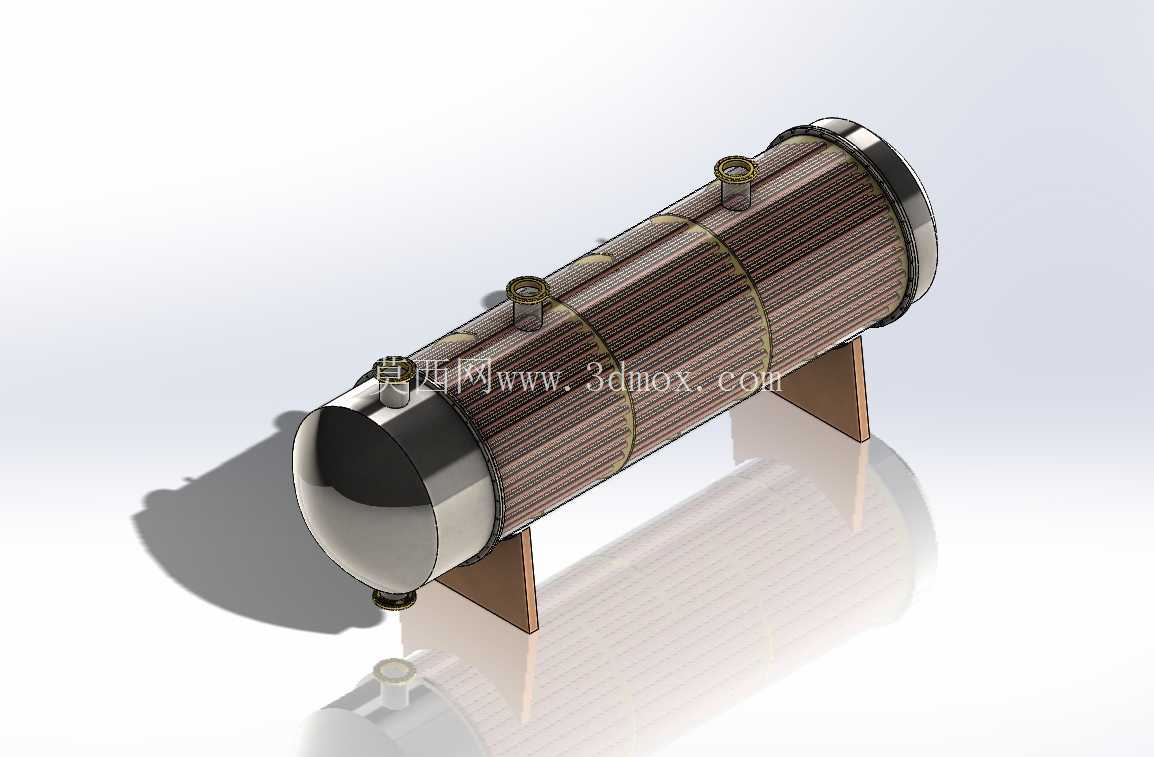

　　壳体底部设置两个对称的鞍式支座，支座的安装孔距、支撑高度均按照常规工业管线的架设高度做参数匹配，安装时可直接将支座固定在预制的混凝土基础或者钢架平台上，支座与壳体之间采用局部焊接补强，避免长期承重导致壳体局部变形。从功能特性上，该结构的壳程与管程完全隔离，两种换热介质分别在壳程腔体与换热管束内流动，通过管束壁面完成热量传递，三个上置接口可根据实际工艺需求灵活分配介质流向，既可以做单进双出的分流式换热，也可以调整为双进单出的汇流式换热，适配不同流量、不同换热温差的工况需求。壳体外表面不做额外保温层预留结构，用户可根据实际工作温度自行包覆保温材料，不会干涉接口与支座的安装空间。

　　在设计建模过程中，重点考量了安装边界的适配性：整体壳体的长径比控制在4:1的常规区间，既避免长径比过大导致的管束挠度变形问题，也不会因为长径比过小导致壳程介质流动短路、降低换热效率。所有接口的伸出长度均预留了法兰安装与螺栓紧固的操作空间，不会出现螺栓无法穿装的问题；鞍式支座的地脚孔采用长圆孔设计，可补偿设备运行过程中因为温度变化产生的热胀冷缩位移，避免壳体产生额外的热应力。从实际应用角度，这类换热设备不需要复杂的内部导流结构，后期维护时只需要拆开两端封头即可清理管束内壁的结垢，适合水质一般、容易产生积垢的循环水系统工况；壳体的壁厚按照1.0MPa的常规工作压力做冗余设计，可覆盖绝大多数民用与工业低压换热场景，不需要额外做承压强化。

　　建模时所有的焊缝位置均做了几何简化，保留了焊脚的基本轮廓，既满足三维装配时的干涉检查需求，也不会因为过于细碎的焊缝特征导致模型文件过大，方便结构工程师直接导入成套设备做整体布局校验。设备的重心位置经过核算，落在两个鞍式支座的支撑区间内，安装后不会出现倾翻风险，运输时也可以直接通过支座做固定绑扎，不需要额外设计运输工装。在管线对接时，上置接口建议作为管程介质的进出端，底部接口作为壳程的排污与排空口，设备安装时可保持千分之三的倾斜度，方便停机时排空壳程内的残留介质，减少介质长期滞留导致的内壁腐蚀。
