箱式多用途便携太阳能烹饪设备结构

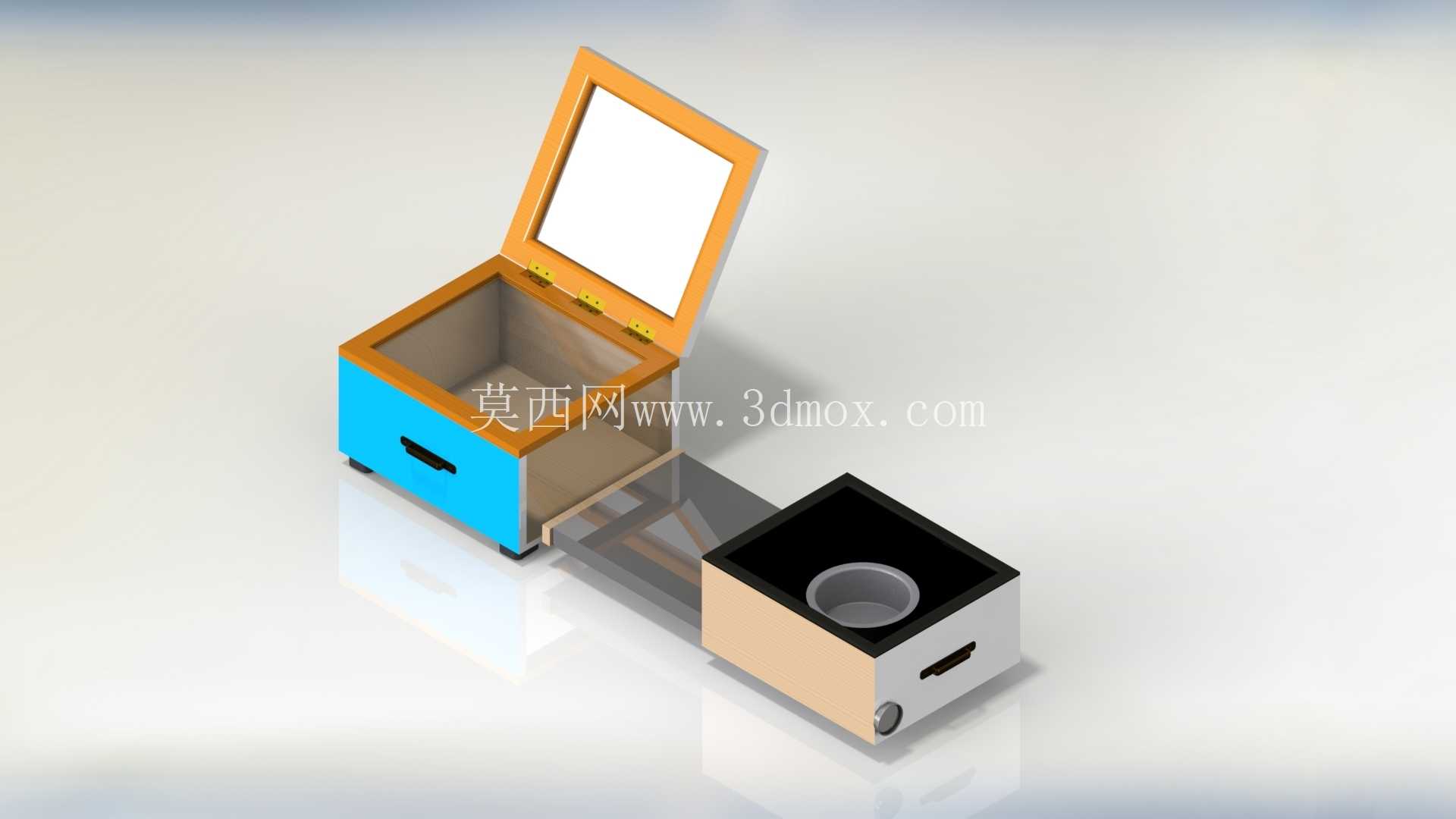

　　这款箱式便携太阳能烹饪装置的设计初衷，是解决无外接能源场景下的户外热食制备需求，适配野外作业、露营、应急救灾等缺乏常规炊事能源的使用场景，整体采用分体联动的箱式布局，将集热单元与烹饪操作单元做了可收纳的结构整合，收拢状态下可形成规整的封闭箱体，便于携带与转运。从结构设计逻辑来看，装置分为两个核心功能舱体，其中带翻盖的舱体为太阳能集热反射舱，翻盖内侧集成高反射率聚光面板，翻开后可通过调整翻盖角度，将太阳辐射能反射汇聚到另一侧的烹饪舱加热区域，烹饪舱内部设置有适配标准炊具的圆形加热位，可放置锅具完成煮、炖、焖等常规炊事操作，舱体外壳采用隔热复合结构，避免集热过程中外壳温度过高造成烫伤，同时减少热量向外散失，提升热能利用效率。

　　在安装与使用边界上，装置收拢后的整体外廓尺寸适配常规车载储物空间、户外背包的装载尺寸要求，两个舱体之间通过可伸缩的导光导热连接结构衔接，使用时可根据太阳入射角度调整两个舱体的相对位置，无需整体挪动装置即可完成聚光角度的微调，连接结构在收拢状态下可完全收纳进两个舱体的预留槽位内，不会出现突出结构影响携带。集热舱的翻盖与舱体之间采用阻尼铰链连接，可在0到90度开启角度范围内任意悬停，适配不同纬度、不同时段的太阳高度角调整需求，铰链位置设置有耐磨衬套，可承受户外环境下的反复开合操作，不会出现松动移位的问题。

　　烹饪舱的侧面设置有可调节的通风口，可根据烹饪需求调整舱内进风量，控制加热温度，避免内部温度过高造成食材焦糊，舱体底部设置有防滑支撑脚，可在不平整的野外地面保持放置稳定，支撑脚采用可折叠结构，收拢后与舱体底面齐平，不会额外占用收纳空间。从功能特性来看，该装置完全依靠太阳能辐射作为能源输入，无需携带燃料、无需外接电源，即可完成常规炊事操作，相较于传统的户外炉具，不存在燃料泄漏、明火引发火灾的安全隐患，适合在林区、草原等严禁明火的户外区域使用。

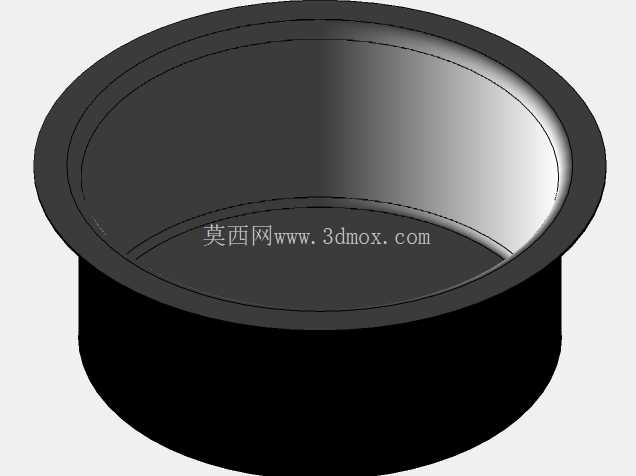

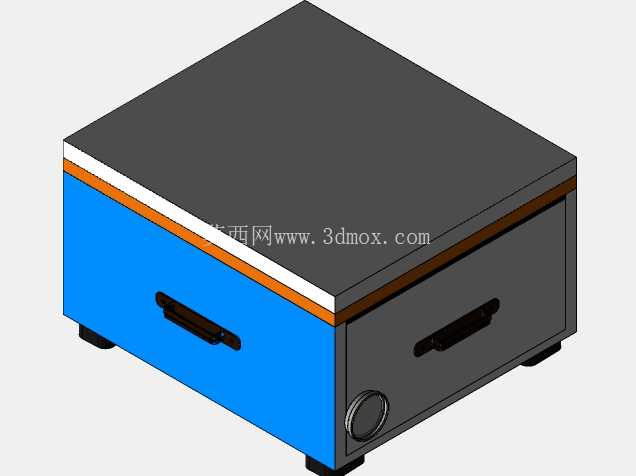

　　设计过程中充分考虑了户外使用的耐候性需求，所有外露结构件均采用抗紫外线、耐温差变化的工程材料制作，可在-20℃到60℃的环境温度范围内正常使用，集热反射面板表面做了耐磨防刮涂层处理，日常收纳携带过程中不会因为摩擦造成反射率下降，影响聚热效果。舱体之间的连接结构采用隔热材质制作，传导过程中可减少热量的无效损耗，将集热舱汇聚的热能尽可能多的传递到烹饪舱的加热区域，经实际结构验证，晴朗天气下可在25分钟内将1升常温水加热至沸腾，满足单人到双人份的餐食制备需求。装置的收纳操作无需额外工具，只需将翻盖闭合、连接结构收回、支撑脚折叠，即可将整体锁定为规整的箱型，箱体外侧设置有隐藏式提手，提取转运过程中不会出现结构散开的问题。在结构细节处理上，集热舱的内部腔体同样做了反光处理，可将漫反射的光线二次反射到导光结构中，进一步提升光能利用率，烹饪舱的加热位设置有可拆卸的集热环，可适配不同底部直径的锅具，避免热量从锅具边缘散失，不需要使用时可将集热环取下，清理舱内的食物残渣与灰尘，维护操作十分简便。
