工业立式树皮燃烧锅炉结构设计方案

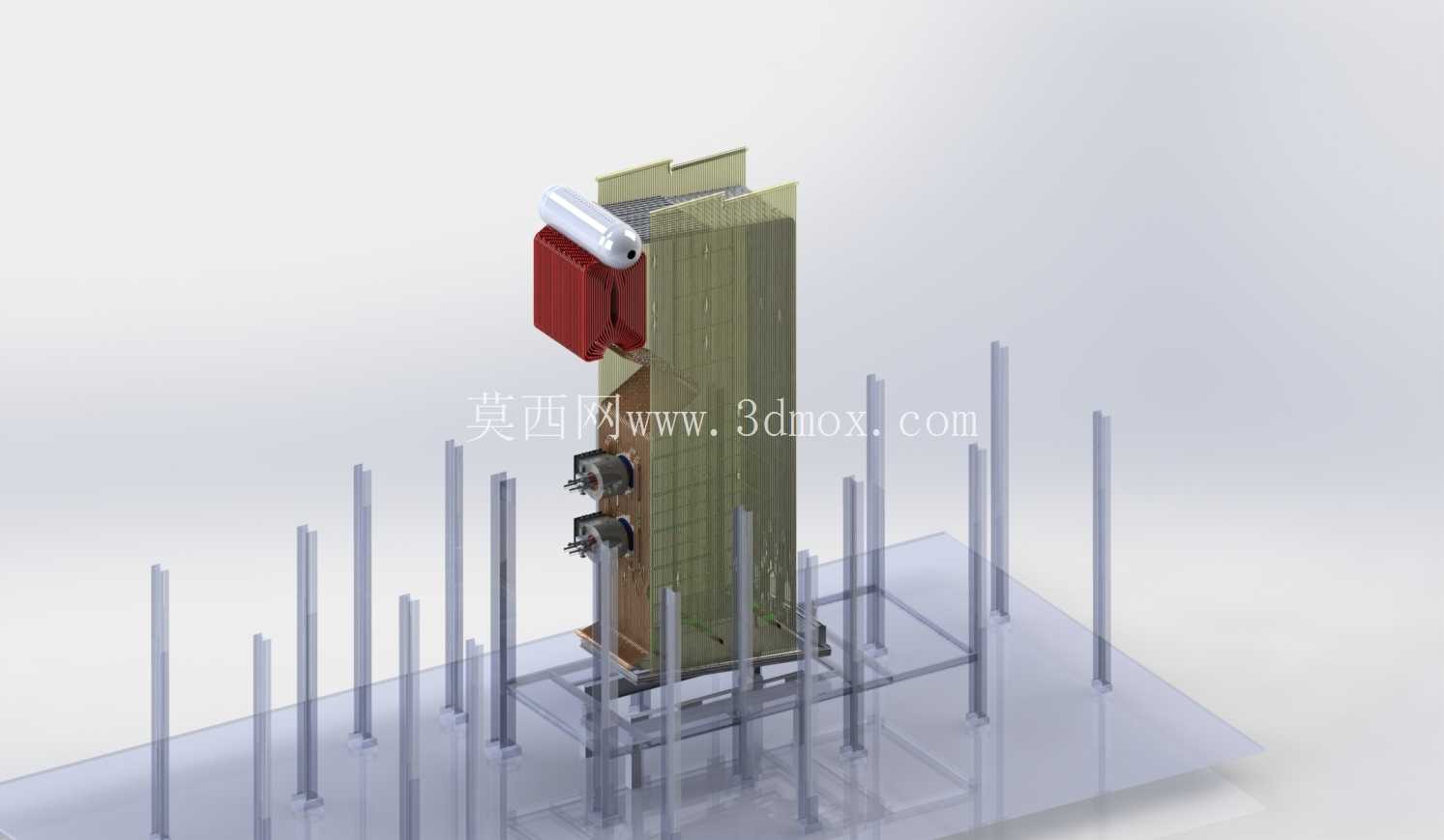

　　在生物质能源供热、中小型工业厂区蒸汽供应、农林废弃物资源化利用的场景中，立式树皮锅炉是适配性极强的热能转换设备，这类设备主要以木材加工产生的树皮、边角料等生物质废料为燃料，完成燃烧换热后输出稳定的蒸汽或高温热水，可覆盖生产工艺供热、厂区冬季采暖、物料烘干等多类用热需求，相比传统燃煤锅炉，其燃料获取成本更低，也更贴合农林加工产区的废弃物消纳需求。从结构设计逻辑来看，这款立式锅炉采用窄长型立式布局，核心考量是在有限的占地空间内拉长烟气流通路径，让燃料燃烧产生的高温烟气在炉体内完成多回程换热，尽可能降低排烟温度，提升整体热效率，同时立式结构也便于燃料的重力落料与灰渣的集中收集，减少日常运维过程中的清灰工作量。

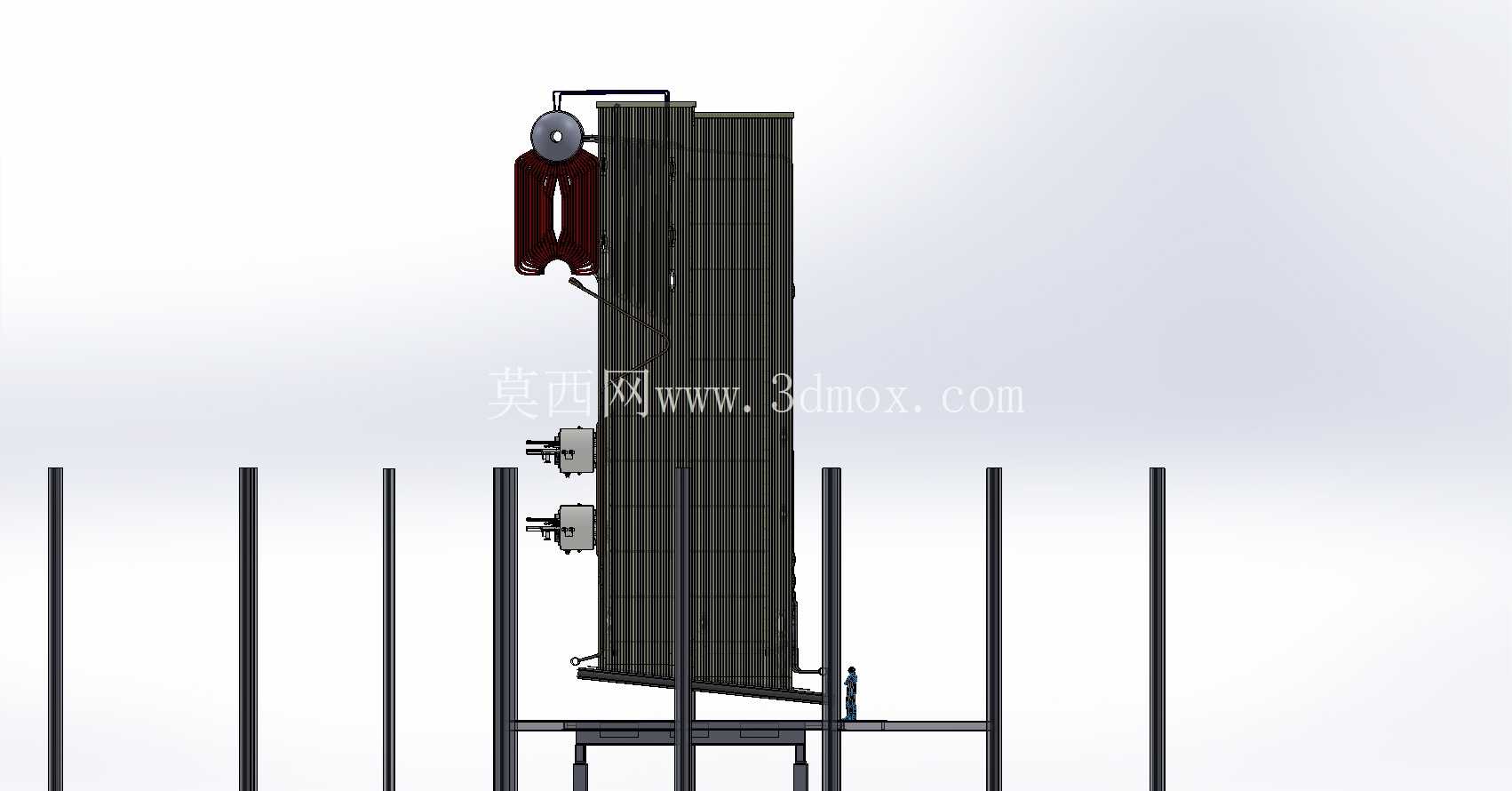

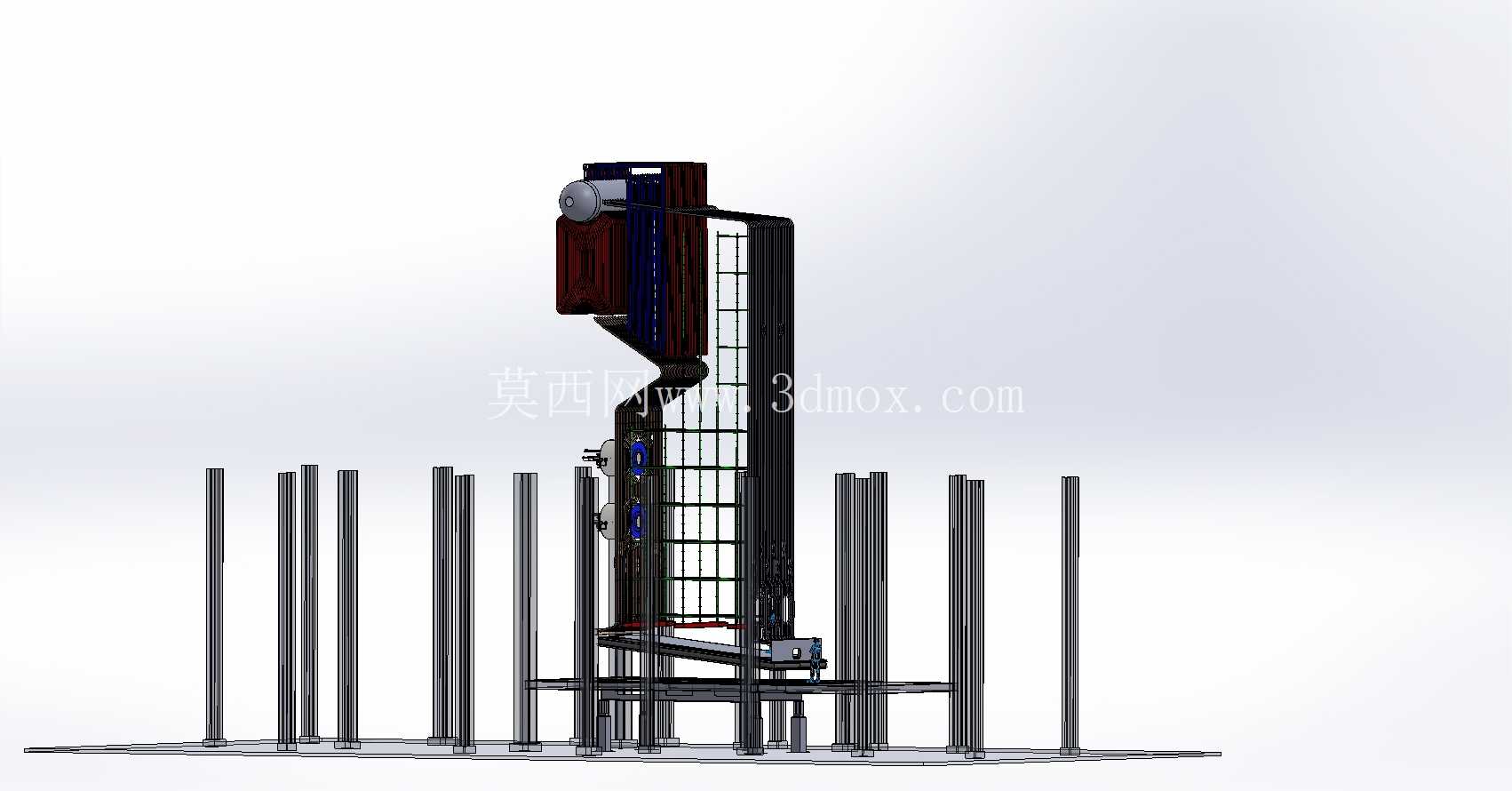

　　设备主体的立式炉膛采用分段式结构设计，下部为燃烧反应区，预留了足够的燃料堆积与配风空间，侧边布置的两个接口为二次风入口与燃烧器安装位，可根据实际燃料特性调整配风比例，保证树皮这类挥发分较高的生物质燃料能够充分燃尽，避免出现燃烧不充分冒黑烟、结焦堵管的问题；上部为换热管束区，高温烟气从炉膛上升后横向冲刷换热管束，将热量传递给管内流动的换热介质，最终经尾部烟道排出。设备顶部布置的卧式罐体为汽包结构，是汽水分离的核心区域，饱和蒸汽在汽包内完成汽水分离后输出，避免蒸汽带水影响后端用热设备的运行稳定性，侧边突出的红色组件为防爆门结构，当炉膛内出现压力骤升的异常工况时，防爆门可自动泄压，避免炉体发生爆裂风险，是锅炉安全设计中必不可少的结构。

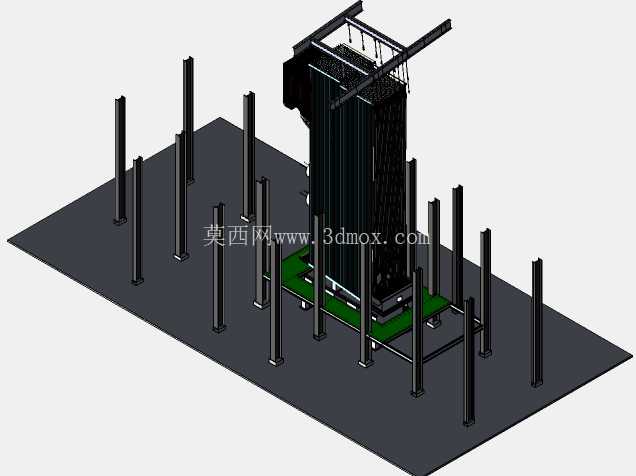

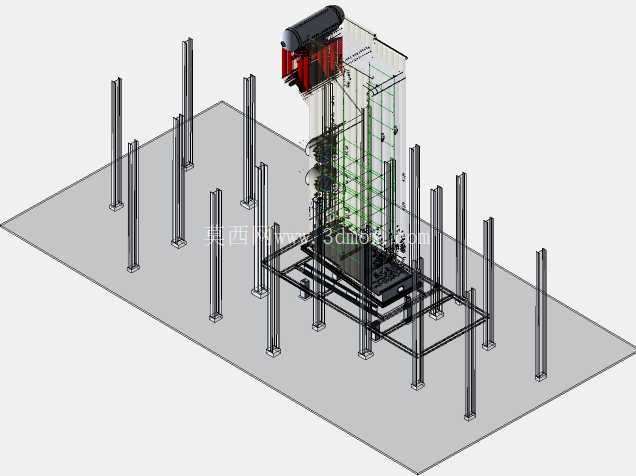

　　从安装边界来看，这款锅炉采用底部框架式支撑结构，底部伸出的多根支撑立柱为现场安装的固定点位，安装时需要在混凝土基础上预留对应位置的预埋螺栓孔，保证支撑立柱与基础牢固连接，整体设备的占地宽度较窄，适合安装在空间狭长的锅炉房内，设备侧边需要预留至少1.2米的操作维护空间，用于日常的燃料进料、清灰、阀门操作与设备检修，顶部需要预留足够的吊装空间与汽包检修空间，满足后期内部管束检修、汽包内部件更换的操作需求。

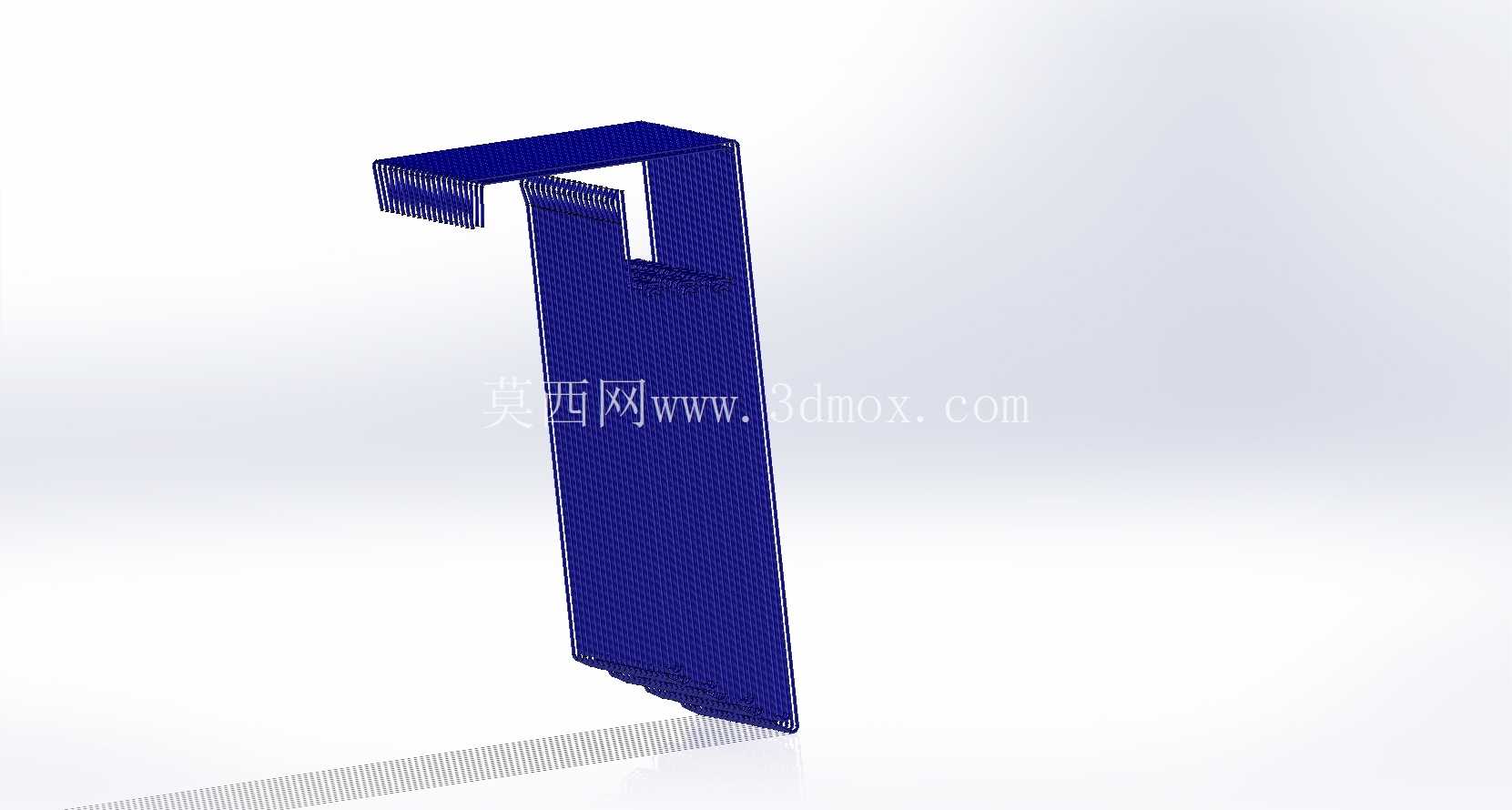

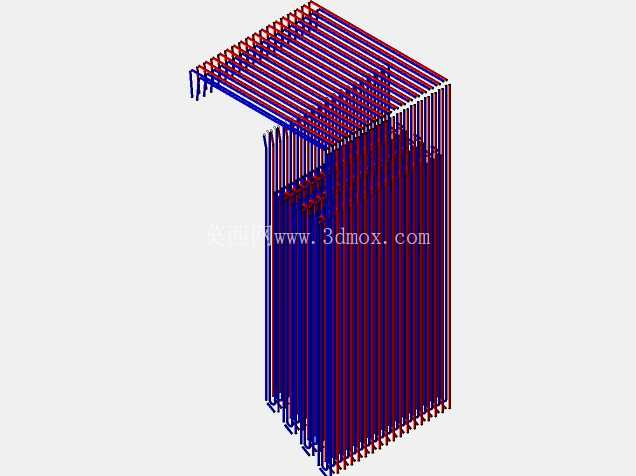

　　在细节设计上，炉体外部的护板采用分段拼接结构，既可以作为保温层的外护结构，减少炉体散热损失，也便于后期局部拆开检修内部的换热管与炉衬结构，底部的透明基座为建模过程中的安装基准参考，实际生产中该位置为混凝土基础与炉体底座的连接面，需要做找平处理保证炉体的垂直度，避免长期运行过程中因受热不均产生结构应力变形。这类锅炉在实际选型应用中，需要根据用热负荷匹配对应的换热面积与炉膛容积，针对树皮燃料含水率波动大的特点，设计时在炉膛下部预留了足够的预热干燥区，让高含水率的树皮进入炉膛后先完成水分蒸发，再进入燃烧区充分燃烧，避免燃料过湿导致的燃烧不稳定、熄火等问题；同时换热管束采用顺列布置方式，相比错列布置虽然换热系数略低，但烟气流通阻力更小，也更便于清灰操作，适配生物质燃料燃烧后飞灰较多的工况特点。
