V10型8.4升排量发动机缸体曲柄活塞组件

　　这套V型10缸8.4升排量的动力核心组件，覆盖了内燃机最核心的缸体、曲轴、活塞三大运动与承载模块，是大排量动力单元开发过程中可直接用于结构校核、运动仿真参考的实体建模成果。从实际应用场景来看，这类大排量V10动力单元多用于重载商用特种车辆、大马力工程作业机械、高性能固定动力站等场景，这类场景对动力输出的平顺性、持续高负荷运转的可靠性有极高要求，V型10缸的布局相比同排量直列机型，能大幅缩短整机轴向长度，降低动力单元的整体布置高度，优化动力舱的空间利用率，同时10个气缸交替做功的点火间隔更小，曲轴运转的扭矩波动更低，能有效减少动力输出端的冲击载荷，提升整套传动系统的使用寿命。

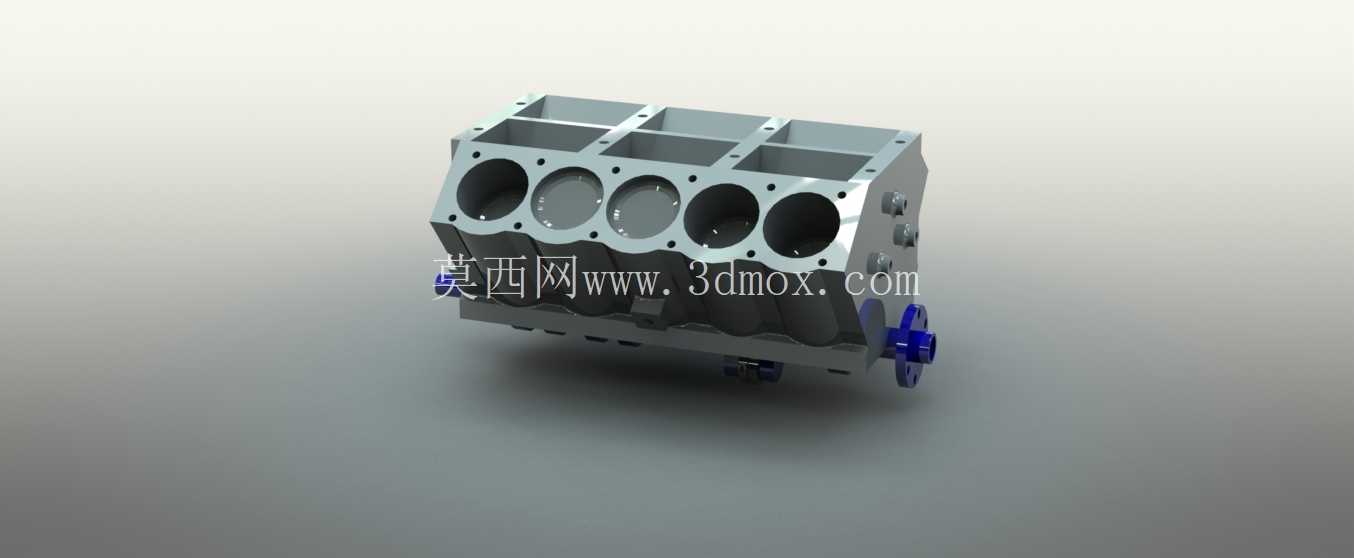

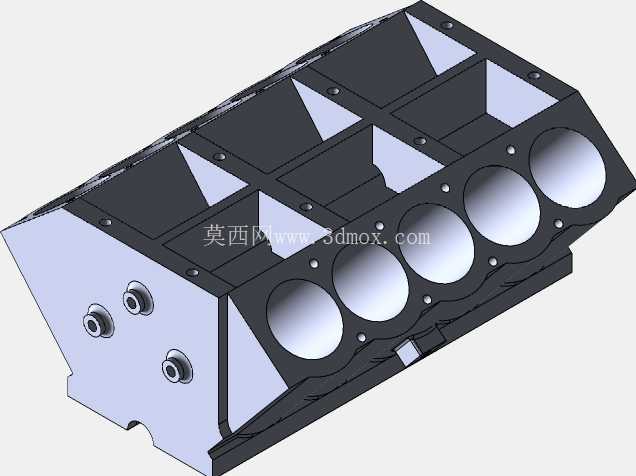

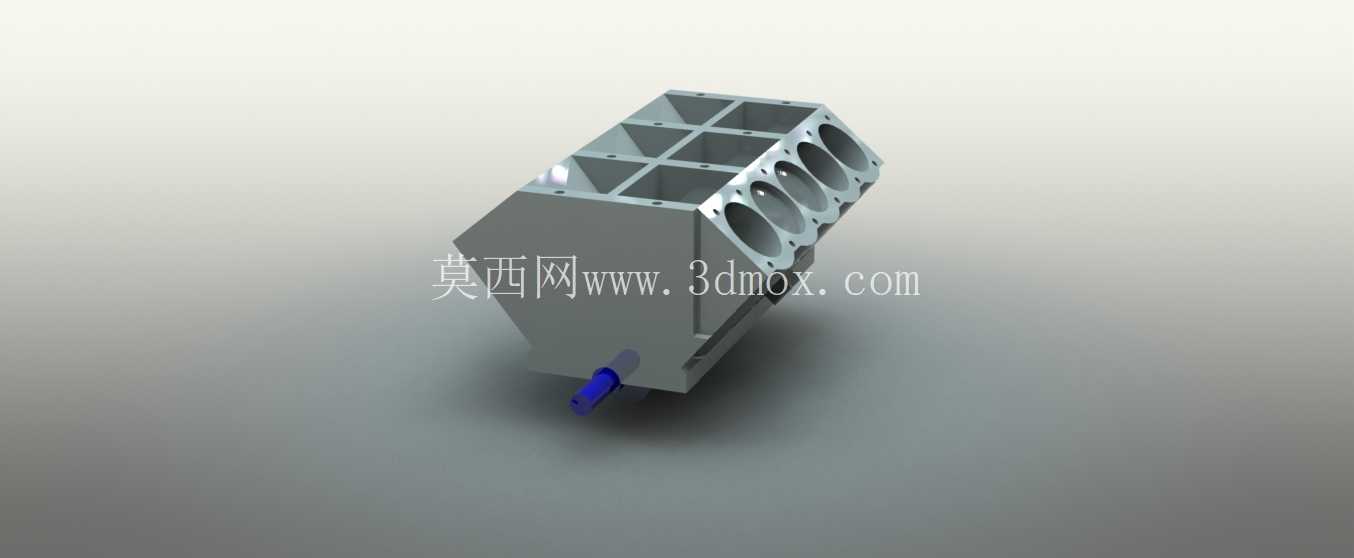

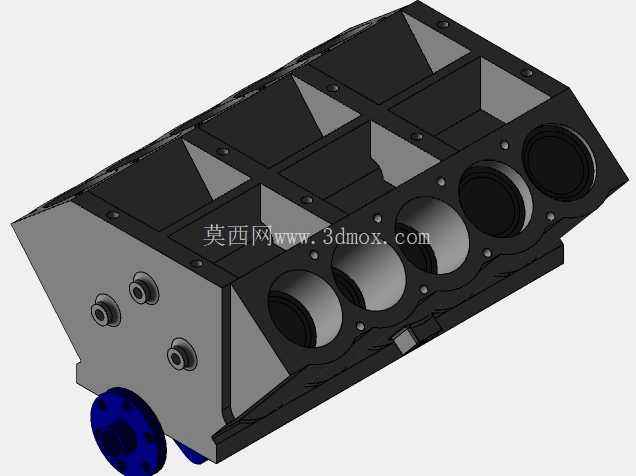

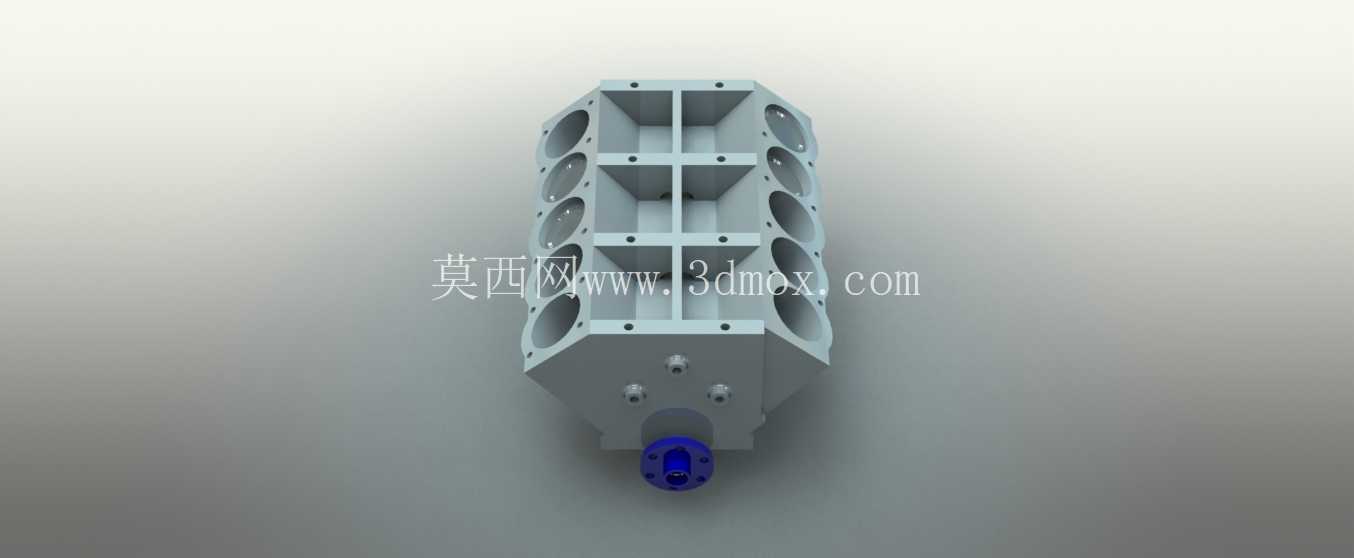

　　从结构设计思路来看，建模过程中优先保证了缸体的承载刚度匹配，V型夹角两侧各布置5个气缸，缸体采用整体式龙门结构设计，缸筒周围预留了充足的冷却水套空间，可保证高负荷运转下各缸温度均匀，避免局部热变形导致的缸筒失圆、活塞卡滞等故障。缸体顶面的螺栓孔位按照缸盖压紧力的均匀分布原则排布，每个缸筒周围的紧固螺栓对称布置，可保证缸垫密封压力均匀，杜绝高压燃气、冷却水、润滑油的串腔问题。缸体下部的曲轴箱部分设置了多道加强筋，从主轴承座位置一直延伸到缸体外壁，可平衡曲轴高速旋转产生的往复惯性力，降低缸体的振动辐射噪声，同时主轴承座采用分体式盖结构，配合高精度的定位止口，可保证曲轴安装后的同轴度，减少曲轴运转过程中的轴颈磨损。

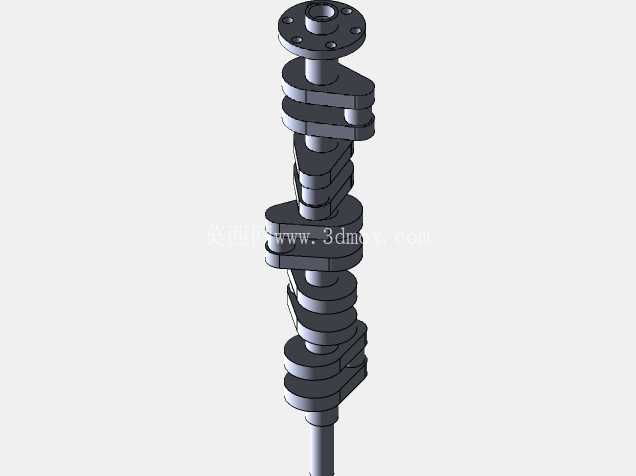

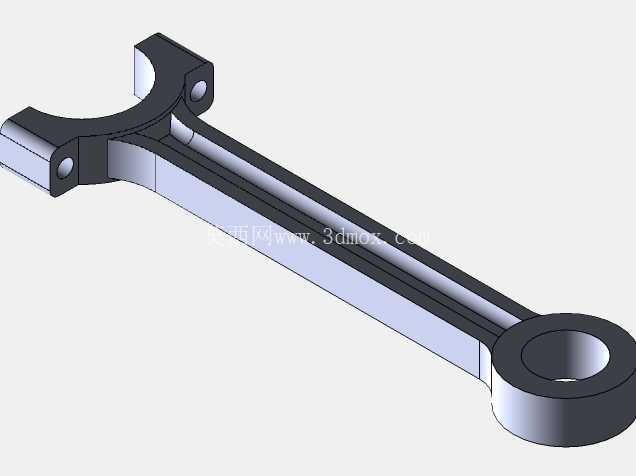

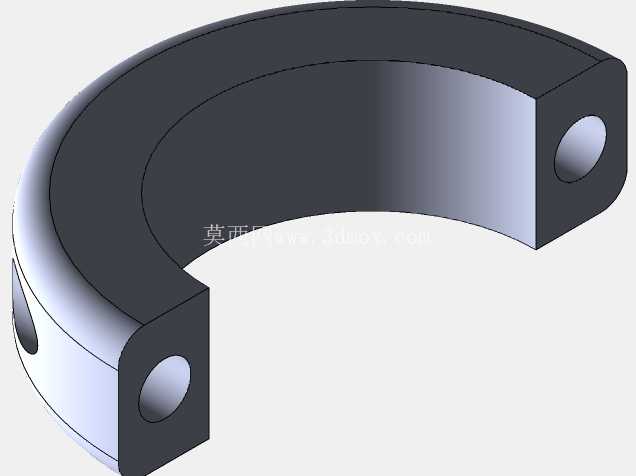

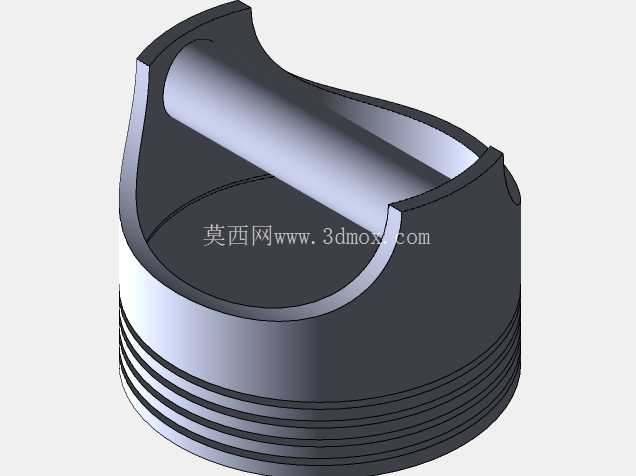

　　曲轴部分的建模完全按照V10机型的点火顺序做了曲柄销的角度偏移设计，每个曲柄臂都设置了对应的平衡重结构，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，减少曲轴的动不平衡量，实际生产中这类曲轴一般采用高强度锻钢加工，轴颈表面做淬火处理提升耐磨性，建模时预留了轴颈的润滑油道通孔，可保证主轴承、连杆轴承在运转过程中得到持续的压力润滑，避免干磨故障。活塞组件部分按照缸径与冲程的匹配关系做了型线设计，活塞顶部的燃烧室凹坑形状匹配大排量自然吸气机型的压缩比要求，活塞环槽的位置按照气环、油环的功能分层布置，活塞销座处设置了加强筋，可承受燃烧做功瞬间的高压冲击，连杆采用斜切口结构，方便从气缸内拆装活塞连杆组，连杆大头的轴承盖采用定位套定位，保证装配后的轴承孔圆度，避免运转过程中出现轴瓦异响、烧蚀等问题。

　　从安装边界尺寸来看，这套组件的整体宽度由V型夹角决定，两侧缸体的外廓尺寸预留了进排气歧管、附件安装支架的固定位置，缸体前端预留了正时机构、水泵、机油泵的安装接口，后端预留了飞轮壳、离合器的连接法兰，所有安装面的平面度、螺栓孔位的位置度都按照实际装配要求做了约束，可直接用于整机布置的干涉检查，也可作为教学过程中讲解大排量多缸内燃机结构的直观演示模型。在实际工程开发中，这类核心组件的建模精度直接影响后续的仿真分析结果，比如曲轴的疲劳强度校核、缸体的热变形分析、活塞运动的间隙匹配，都需要基于准确的三维模型开展，这套模型还原了核心部件的关键结构特征，可帮助结构设计人员快速掌握大排量V型发动机的核心布局逻辑，减少前期方案论证阶段的重复建模工作量。
