电池组用两针5A直流防水电源连接器

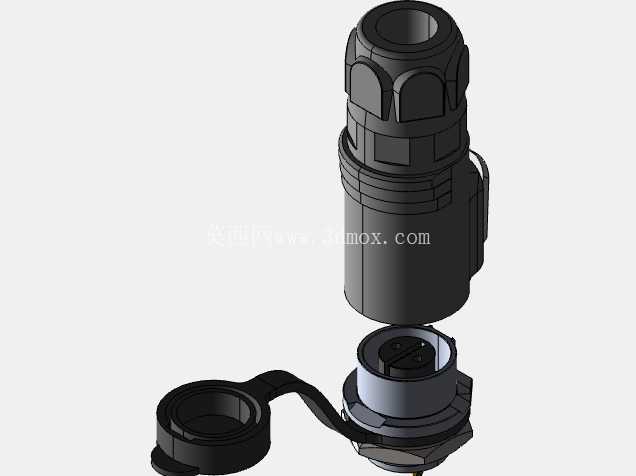

　　这款两针直流电源连接器，核心适配场景为低速电动车辆、便携储能电池组、户外小型光伏储能单元的低压直流回路接驳，额定通流能力5A，可稳定承载电池组对外输出的直流电能，常见于电动滑板车、便携换电电池包、户外作业小型电动工具的电源接口部位，解决户外工况下电源接驳的防水、防松、快速插拔需求。从结构设计来看，整套连接器分为公头插合端与母座固定端两部分，配套的防水防尘帽通过柔性连接带与公头本体连为一体，避免非插合状态下防护帽遗失，插合到位后公头尾部的旋紧卡扣可与母座外圈的卡槽形成轴向锁止，防止设备运行过程中受振动拉扯出现接插松脱、接触不良的问题。

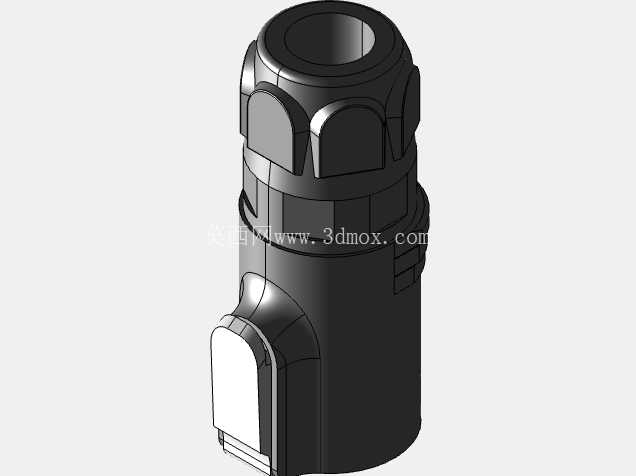

　　公头尾部设计有阶梯式线缆密封结构，采用多道环形凸筋的橡胶密封套，适配外径6-8mm的多芯护套线，线缆穿入后通过尾部的旋紧压帽挤压密封套，抱紧线缆外护套形成径向密封，可达到IP67级的防尘防水能力，满足雨天户外作业、临时涉水工况下的绝缘防护要求，避免水汽、粉尘进入接插端子部位造成短路、接触电阻增大的问题。母座为面板安装式结构，外圈带六角法兰定位面与锁紧螺纹，可直接固定在电池组壳体、设备电源输入面板的预制开孔上，安装开孔直径适配12mm的标准面板开孔，法兰面与安装面板之间加装橡胶密封垫，锁紧后可实现安装部位的端面密封，无需额外打胶即可满足户外使用的防护要求。内部接插端子采用冠簧式接触结构，插合后接触面积大，接触电阻低于5毫欧，长期满负载通流状态下端子温升不超过30K，避免大电流工况下端子过热造成绝缘件老化、熔接的问题。端子部位设计有防呆结构，两个插针直径存在细微差异，反向状态下无法插入，避免正负极接反造成后端设备烧毁。整体外壳采用增强PA66材质注塑成型，耐低温性能可达-40℃，高温环境下可承受120℃的长期工作温度，抗紫外线老化性能满足户外3年以上使用不出现脆化开裂，适配户外移动设备的复杂使用环境。

　　在建模过程中，需要重点关注公母座插合的配合公差，端子与绝缘安装座的过盈配合量控制在0.1-0.15mm，既保证端子固定牢固不会在插拔过程中移位，又不会造成绝缘件开裂；旋紧锁扣的螺旋导程设计为1.5圈，插合时对准定位槽后旋转90度即可完成锁止，操作便捷，同时锁止部位设计有到位卡点，锁止到位后会发出清晰的卡扣反馈声，无需额外观察即可确认连接到位。尾部的线缆密封套压缩量控制在25%-30%，压缩量过小无法达到密封效果，压缩量过大则会造成线缆穿入困难，长期使用下密封套出现永久变形丧失密封能力。

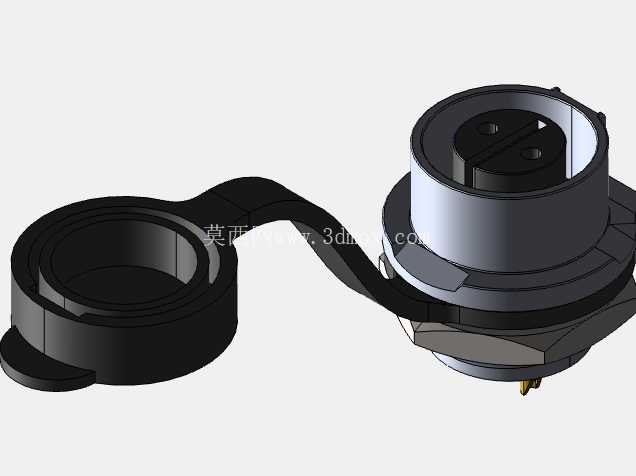

　　配套的防水帽内部设计有密封凸台，与公头插合端面的密封槽配合，非使用状态下盖合防水帽后，可避免公头插针暴露在外积灰、受潮氧化，同时防水帽与公头之间的连接带采用柔性TPE材质，反复弯折1000次以上不会出现断裂，适配日常频繁插拔的使用场景。在实际选型应用中，该款连接器可替代同规格的航空插头使用，相比传统金属外壳航空插头，整体重量降低60%，成本降低40%，同时防水性能更优，更适合对重量、成本敏感的民用电动设备、便携储能设备使用。安装过程中需要注意母座法兰面的密封垫需完全覆盖安装开孔边缘，锁紧螺母的扭矩控制在1.5-2N·m，扭矩过大容易造成塑料螺纹滑牙，扭矩过小则会导致密封不严、母座松动。线缆焊接端子后需要在端子根部套热缩管绝缘，避免相邻端子之间出现爬电距离不足的问题，焊接完成后需要将端子完全推入绝缘安装座的定位孔内，确认端子卡接到位后再装配尾部的压帽与密封套，避免端子退针造成接触故障。
