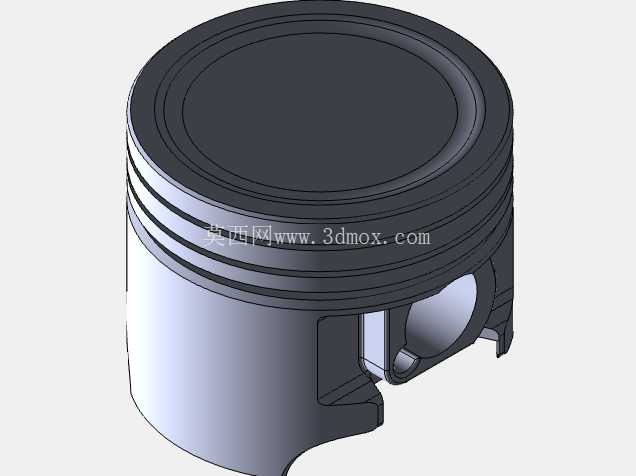

125cc排量摩托车53mm直径发动机活塞

　　这款活塞是适配125cc排量两轮摩托车发动机的核心往复部件，公称直径设定为53mm，匹配对应缸径的风冷单缸发动机腔体，在日常通勤类两轮动力设备中承担着将燃烧室内燃爆发力转化为曲轴旋转扭矩的关键作用。从实际应用场景来看，这类活塞主要服役于中小排量民用摩托车，日常工况覆盖城市通勤的中低转速持续运转、短距离加速的高负荷冲击，以及夏季高温环境下的连续骑行散热需求，因此结构设计上需要兼顾轻量化、热稳定性与耐磨性能的平衡。

　　从功能特性层面拆解，活塞头部设置了多道环槽结构，最靠近顶面的两道环槽用于安装气环，负责密封燃烧室与曲轴箱之间的腔体，避免高温高压燃气窜入曲轴箱稀释润滑油，最下方的环槽用于安装油环，负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞顶面采用平面设计，匹配这款125cc发动机的压缩比设定，能够在压缩行程终了时形成合适的燃烧室容积，保证油气混合气的压缩压力符合点火做功的要求，同时平面顶面的加工工艺更简单，热变形量更易控制，适合小排量风冷发动机的量产需求。活塞销孔的位置经过偏心设计，能够在活塞往复运动切换上下止点时，减少活塞销对孔位的冲击载荷，降低发动机运转时的敲缸噪音，同时销孔内部预留了卡簧安装位，用于固定活塞销的轴向位置，避免活塞销窜出刮伤缸体内壁。

　　设计思路上，这款活塞采用了变截面裙部结构，活塞裙部在垂直于活塞销孔的方向设计为微椭圆型，因为活塞在工作状态下受热膨胀时，销孔方向的金属堆积更多热变形量更大，微椭圆的设计能够预留出热膨胀的余量，避免活塞在高温工作时卡死在缸体内。裙部表面做了减摩造型处理，既能够保证活塞在缸体内往复运动时的导向精度，又能减少裙部与缸壁的接触面积，降低滑动摩擦阻力，减少发动机运转的机械损耗。活塞头部的壁厚经过梯度设计，靠近顶面的位置壁厚更大，能够承受燃气爆发时的高压冲击，往下靠近裙部的位置壁厚逐渐减薄，既能够降低活塞整体的往复运动质量，减少曲轴连杆机构的惯性载荷，又能加快活塞头部的热量传递，通过活塞环将热量传导到缸体散热片上，避免活塞顶部温度过高造成材料强度下降。

　　从安装边界尺寸来看，53mm的活塞直径需要与同尺寸的缸体内径配合，配合间隙控制在风冷小排量发动机的合理区间内，既不能间隙过大造成活塞敲缸、密封性能下降，也不能间隙过小导致热膨胀后拉缸。活塞的总高度、压缩高度参数与对应发动机的连杆长度、曲轴行程相匹配，能够保证活塞在上止点时不会碰撞气门与缸盖，在下止点时不会脱离缸体的有效配合区间。活塞销的孔径尺寸匹配对应规格的活塞销，与连杆小头的滚针轴承配合，能够将活塞承受的燃气压力顺畅传递到连杆机构上。活塞环槽的宽度、深度参数匹配对应规格的活塞环，保证气环与油环安装后能够正常张紧，实现密封与刮油的功能。在实际建模过程中，这类活塞的建模需要重点关注环槽的倒角处理、销孔的同轴度公差、裙部椭圆曲线的平滑过渡，这些细节直接影响到活塞量产时的加工工艺性与实际工作的可靠性，比如环槽的上下端面需要保证足够的平面度，避免活塞环在槽内出现卡滞；裙部的型线需要经过热变形校核，保证全工况下活塞与缸壁的接触压力分布均匀，避免局部偏磨造成早期失效。
