多槽带传动滑轮结构设计

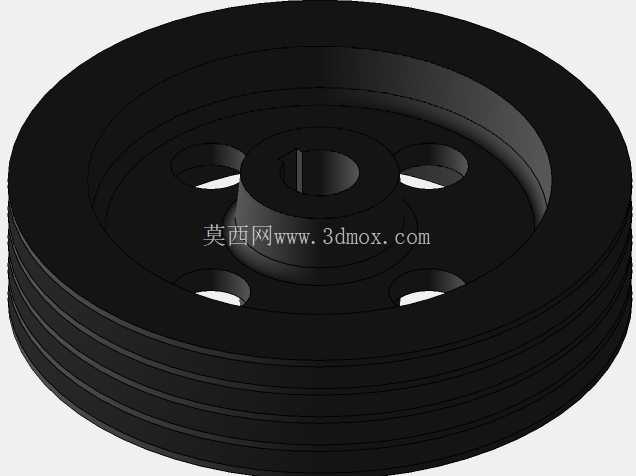

　　在带传动系统的布局设计中，这类多槽结构的滑轮是动力传递路径上的核心执行部件，日常在轻工输送设备、小型机电传动单元、电源配套散热风机传动组里都能见到它的应用场景，区别于单槽平带轮，多槽设计能够适配多根并联三角带或者圆带的传动需求，在有限的安装空间内提升传动接触面的摩擦力，降低单根皮带的负载应力，避免传动过程中出现打滑丢转的问题。从结构细节来看，这个滑轮的轮毂部分做了居中的键槽开孔设计，安装时可以通过平键与传动轴实现周向固定，抵消传动过程中产生的周向扭矩，避免轮体与轴之间出现相对转动，轮毂与外圈轮槽之间设置了四个均匀分布的减重通孔，这几个孔并非随意开设，一方面能够降低整个轮体的转动惯量，让设备启停阶段的动态响应更平顺，减少轴端的惯性冲击，另一方面也能在连续运转过程中形成空气对流通道，带走皮带与轮槽摩擦产生的部分热量，延缓橡胶皮带的热老化速度，延长传动带的更换周期。

　　轮体外圈的多道轮槽做了等间距排布，槽型的角度与深度完全适配对应规格的传动带截面，槽壁的表面粗糙度需要控制在合理区间，既不能过于光滑导致摩擦系数不足出现打滑，也不能过于粗糙加快皮带侧面的磨损，设计时轮槽的节圆直径需要结合传动比要求、皮带最小弯曲半径综合确定，过小的节圆直径会让皮带弯曲应力急剧上升，大幅缩短皮带使用寿命，过大的节圆直径则会占用过多安装空间，提升整体结构的材料成本。

　　安装边界上，这个滑轮的轴向定位依靠轴肩与轴端挡圈配合实现，设计时需要预留出对应挡圈的安装空间，轮毂的轴向长度需要与配合轴段的长度匹配，避免出现轮体轴向窜动的问题，轮体的端面跳动与径向跳动公差需要控制在传动系统允许的范围内，否则高速运转时会出现皮带抖动、异响，甚至出现皮带从轮槽中脱出的故障。在实际选型替换时，除了核对节圆直径、槽数、轴孔直径这些核心参数，还要注意轮槽的间距与所用设备的原有带轮保持一致，避免多根皮带出现张紧度不均的情况，部分低速轻载的应用场景里，这类滑轮也可以作为导向轮使用，用来改变柔性传动件的走向，比如小型起重设备的钢丝绳导向、自动化生产线的同步带换向布局，这时候轮槽的轮廓需要做圆角过渡处理，避免刮伤钢丝绳或者同步带的芯层，影响柔性件的抗拉强度。

　　从建模逻辑来看，这类回转类零件的三维建模优先采用旋转特征生成主体轮廓，再通过拉伸切除完成减重孔、键槽的结构制作，建模过程中需要注意轮槽的截面轮廓要完全贴合皮带的接触角度，装配验证时要模拟皮带的包角范围，确认轮槽与皮带的接触面积符合设计要求，避免出现局部接触应力过大的问题，对于需要做动平衡的高速应用场景，建模时还可以通过软件的质量属性分析功能，提前核算轮体的质量分布，必要时在对应位置添加平衡孔结构，减少后续实物做动平衡的工序工作量。
