高扭矩垂直轴风力发电转子结构设计

　　在分布式离网供电、城市建筑附设风能采集、偏远区域小型供电站点的场景中，垂直轴风力发电机（VAWT）一直是适配复杂紊流风况的核心设备类型，这类设备不需要对风机构，可接收任意方向来流风能，相比水平轴风机在低风速、紊流多的城区、山地场景有天然适配性，但传统结构的垂直轴风机普遍存在低风速下启动扭矩不足、风能转换效率偏低的问题，很多场景下设备常年处于无法启动或者输出功率不达标的状态，造成设备投入的浪费。本次设计的垂直轴风机结构，核心优化方向就是通过内部流道与叶片布局的调整，提升转子运行时的扭矩输出，从结构层面改善低风速启动性能与额定工况下的能量转换效率。

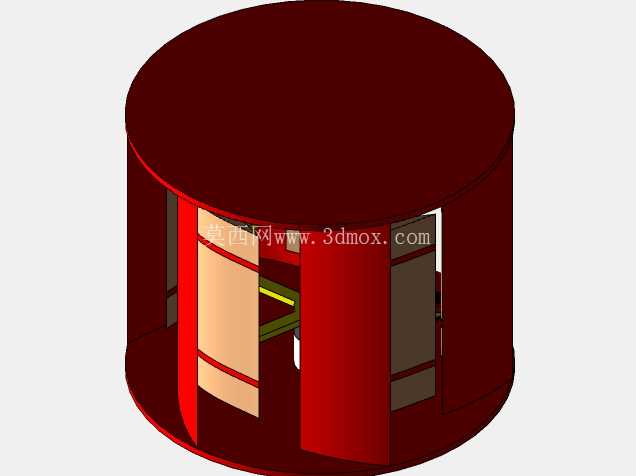

　　从结构设计逻辑来看，该转子采用圆柱式外轮廓封装，上下端设置圆形端板形成封闭的外框架，整体外轮廓为规则圆柱形，这种外形设计一方面可以降低设备运行时的风阻噪音，另一方面规整的圆柱外形在安装时不需要预留额外的偏航运动空间，安装边界可以控制在圆柱外径的1.1倍范围内，适配楼顶灯杆、山区监控杆、海岛供电基站等安装空间局促的场景，安装时仅需要保证设备中心与安装杆的同轴度，不需要调整水平朝向，大幅降低现场安装的调试工作量。内部叶片采用多组垂直布置的曲面翼型结构，叶片之间设置导流支撑结构，一方面对来流风进行二次导流，让作用在叶片迎风面的气流形成更稳定的推力差，另一方面支撑结构可以强化叶片与上下端板的连接强度，应对强阵风下的结构载荷，避免叶片长期受交变载荷出现连接松动、形变的问题。

　　实际使用过程中，当任意方向的来流接触到转子结构时，外侧端板的圆弧面会先对气流进行初步梳理，避免紊流直接冲击叶片造成扭矩波动，内部的导流结构会将穿过叶片间隙的气流导向相邻叶片的背风侧，形成额外的推力补充，相比传统无导流的垂直轴叶片结构，同等风速下转子输出扭矩可得到明显提升，低风速区间的启动风速阈值更低，在城区年均风速3-5m/s的场景下也能稳定启动发电，不会出现传统设备小风转不动、大风转速不稳的问题。结构设计时充分考虑了长期户外运行的可靠性，所有内部连接位置均采用对称式布局，转子整体的动平衡调校难度更低，后期维护时不需要做复杂的动平衡校准，仅需要定期检查连接紧固件的松紧度即可。安装尺寸方面，整体圆柱形结构的轴向高度与外径比例控制在1.2:1，重心落在转子几何中心线上，配套安装杆的承重仅需要满足转子总重量的2.5倍安全系数即可，不需要额外做配重平衡，适配市面上绝大多数小型风力发电机的通用安装法兰接口，可直接替换同功率等级的传统垂直轴风机转子，不需要对原有安装基座、发电模组做结构性改动，降低存量设备的升级改造成本。

　　从流道设计的细节来看，叶片的曲面弧度经过反复调整，保证气流在叶片表面的附着长度更长，减少气流过早分离造成的能量损失，内部的导流支撑件采用翼型截面，避免自身产生额外的风阻，同时可以将叶片之间的乱流引导至有利于转子旋转的方向，进一步放大扭矩输出。这种结构设计也让设备运行时的转速更平稳，输出的电能波动更小，降低后端整流稳压电路的工作负荷，提升整套供电系统的使用寿命。在城市建筑附设安装的场景下，规整的圆柱外形不会产生明显的视觉突兀感，运行时的气动噪音比传统裸露叶片的垂直轴风机低15%以上，不会对建筑周边的办公、居住环境造成噪音干扰，同时封闭的外框架可以避免飞鸟、落叶等异物直接撞击内部叶片，降低设备运行的安全隐患与故障概率。
