多齿带孔花键联接传动轮毂结构

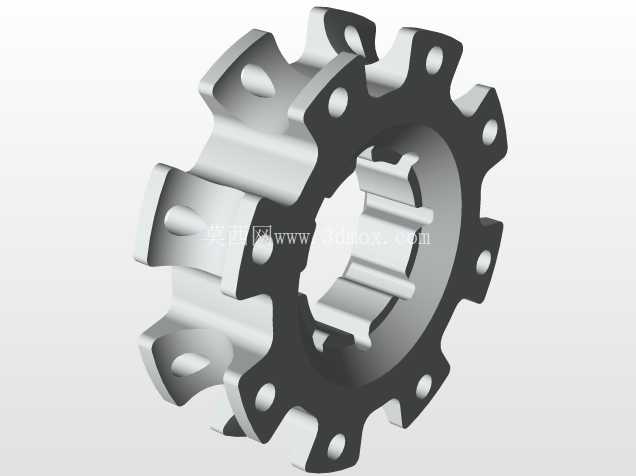

　　这类带周向凸齿与安装孔的轮毂结构，常应用在中小功率传动系统的扭矩传递环节，常见于小型动力输出单元、轻量化传动模组、便携动力设备的动力对接位置，承担轴端与外接旋转部件的联接传动作用，区别于普通平键联接的轮毂，该结构通过内孔的花键齿槽直接与传动轴的外花键配合，可承受更大的交变扭矩，同时周向均布的凸齿与安装孔，可直接对接外接轮盘、齿圈、传动带轮等部件，省去额外的转接法兰，缩减传动链的轴向尺寸。

　　从结构设计逻辑来看，内孔的花键齿采用矩形齿廓，齿侧间隙控制在0.02-0.05mm区间，既保证装配时的顺畅推入，又能在传动过程中避免齿面的冲击磨损，花键的有效啮合长度覆盖轮毂总厚度的70%，确保扭矩传递时齿面的接触应力分布均匀，不会出现局部应力集中导致的齿面压溃。周向的凸齿沿轮毂外圆等角度分布，每个凸齿上开设的通孔为光孔设计，用于穿装联接螺栓，孔位的位置度公差控制在0.1mm以内，保证外接部件安装后与轮毂的同轴度，避免高速旋转时出现动平衡超差的问题。凸齿之间的凹槽做了圆弧过渡处理，可降低应力集中系数，在承受冲击载荷时避免凸齿根部出现裂纹，同时凹槽的存在也能减轻轮毂整体重量，对于转速较高的传动场景，减重带来的动平衡提升效果十分明显。

　　安装边界方面，该轮毂的轴向定位依靠内孔花键末端的轴肩贴合面，装配时轮毂端面与轴肩的贴合度需达到80%以上，避免传动时出现轴向窜动；径向定位完全由花键配合保证，无需额外的定位销结构，外接部件通过螺栓紧固在凸齿端面上时，螺栓的预紧力需按照对应螺栓等级的标准值施加，避免预紧力过大导致凸齿变形，或是预紧力不足出现联接松动。在实际使用场景中，这类轮毂常搭配粉末冶金材质或是高强度铝合金加工，部分重载场景会采用40Cr调质处理后加工，齿面做高频淬火提升耐磨性，可适配转速在3000rpm以内的传动工况，能够覆盖小型电动工具、园林动力设备、小型输送线传动端等多个场景的使用需求。

　　设计过程中需要重点关注的是凸齿根部的圆角处理，很多新手建模时容易直接做直角过渡，实际加工后直角位置会存在应力集中，在反复正反转的交变载荷下很容易出现断裂，因此根部R角的尺寸需要根据凸齿的厚度匹配，一般取凸齿厚度的0.1-0.15倍即可，既不会影响安装面的有效接触面积，又能大幅提升结构强度。另外周向安装孔的沉头深度需要与所选螺栓的头部高度匹配，保证螺栓紧固后头部不高出凸齿端面，避免与外接部件的其他结构发生干涉。轮毂的两端面都做了0.5mm的倒角处理，去除加工毛刺的同时，也方便装配时的导入，避免刮伤配合轴的表面。
