机加工用精密手动台虎钳三维设计作品

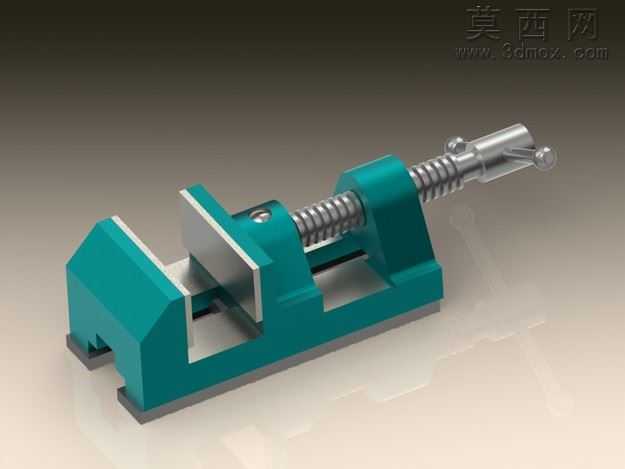

本作品为机加工场景常用的手动台虎钳三维建模设计，整体采用SolidWorks平台完成全参数化建模，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了台虎钳的全部功能结构。模型主体包含固定钳身、活动钳身、传动丝杠、导向导轨、钳口夹板、摇动手柄六大核心组成部分，各零件间的装配约束完全匹配实际工装的运动逻辑，丝杠与活动钳身的螺旋配合可实现真实的开合动作模拟，活动钳身沿导轨的滑动行程符合常规台虎钳的夹持范围设计。渲染阶段采用工业产品写实渲染方案，固定钳身与活动钳身主体赋予青绿色锤纹漆金属材质，还原铸铁台虎钳的漆面质感，钳口夹板、丝杠、手柄等金属加工件赋予哑光钢材质，添加细微的切削纹理与使用磨损痕迹，导轨滑动面添加轻微的磨砂金属质感，整体光影采用柔和的工作室三点布光，突出产品的结构轮廓与材质层次，背景采用浅灰渐变底色，避免多余元素干扰模型主体展示。设计过程中充分考虑了台虎钳的实际使用场景，钳口位置预留了防滑齿纹结构，固定钳身底部设计有与工作台连接的安装卡槽，丝杠末端设置了限位结构防止活动钳身脱出，手柄两端设计有防滑球头，完全符合手动台虎钳的人体工程学操作逻辑。各零件的建模均采用实体特征建模方式，关键受力部位的壁厚、丝杠的螺距、钳口的开合角度均参考通用工业台虎钳的行业标准设定，模型可直接用于工装结构演示、机加工教学课件制作、虚拟装配实训等场景，完整还原了手动螺旋夹紧类夹具的典型结构原理，清晰展现了螺旋传动将回转运动转化为直线运动实现工件夹紧的机械原理，各零件间无干涉问题，装配关系清晰明了，可直接导出用于工程图生成、运动仿真分析等后续工作。
