飞翼布局小型电动无人机结构设计

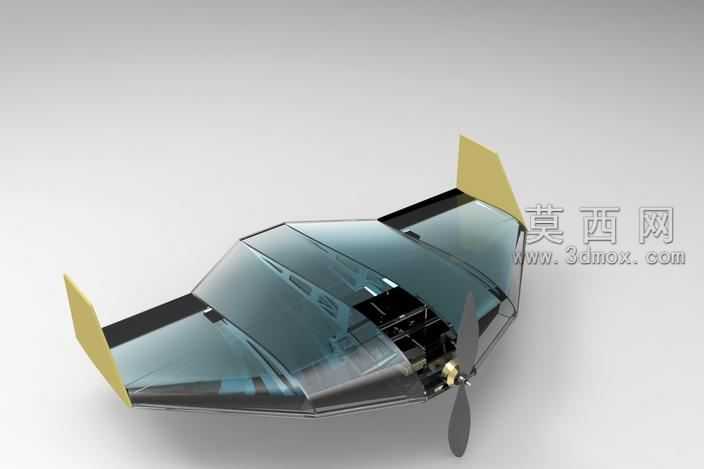

本作品采用翼身融合的混合飞翼布局开展三维建模设计，整体以低雷诺数小型电动飞行器的气动需求为核心设计逻辑，在三维建模阶段优先完成整体气动曲面的连续构建，通过曲率连续的曲面过渡消除传统固定翼机型机身与机翼衔接处的气动干扰面，从结构根源上降低飞行过程中的诱导阻力。建模过程中对机身主体采用半透明聚碳酸酯材质的参数化设定，在渲染环节调整材质的透光率与反射粗糙度，既还原出透明座舱罩的通透视觉效果，也清晰呈现机身内部的动力舱、设备舱布局结构，让内部的电子元件排布、动力组件安装位无需拆解模型即可直观查看。模型的翼尖部分设置了上反式垂直安定面，在建模时精准控制安定面的后掠角度与安装倾角，通过结构参数的匹配保障飞翼布局的航向稳定性，替代传统尾翼组件的安定作用，进一步压缩整机的结构重量与迎风面积。动力系统采用前置单螺旋桨的拉进式布局，建模时完整还原了驱动电机的安装座、螺旋桨桨叶的翼型曲面与整流罩结构，桨叶曲面按照高效低速航模桨的翼型参数构建，兼顾渲染真实感与结构设计的合理性。机身内部的结构分区清晰划分了动力电池安装位、无线电接收设备舱、舵机控制组件的安装空间，所有内部组件的安装位都预留了对应的走线槽与固定卡扣结构，保障结构设计具备实际的加工落地可行性。渲染阶段采用柔和的漫反射环境光，搭配浅灰色纯色背景突出模型本身的结构轮廓，通过光影层次区分透明机身、黄色翼尖安定面、黑色螺旋桨与内部电子元件的材质差异，既展现出飞翼布局简洁流畅的外观特征，也清晰呈现内部结构的排布逻辑，整体建模过程严格遵循小型电动无人机的结构设计规范，所有曲面与结构件的参数都经过比例校验，可直接用于航模制作的结构参考、气动布局验证等场景。
