直列四缸内燃动力装置结构设计

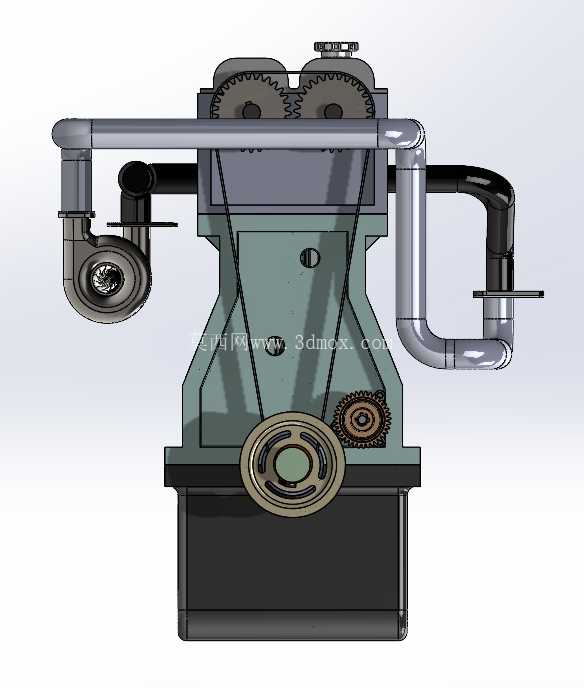

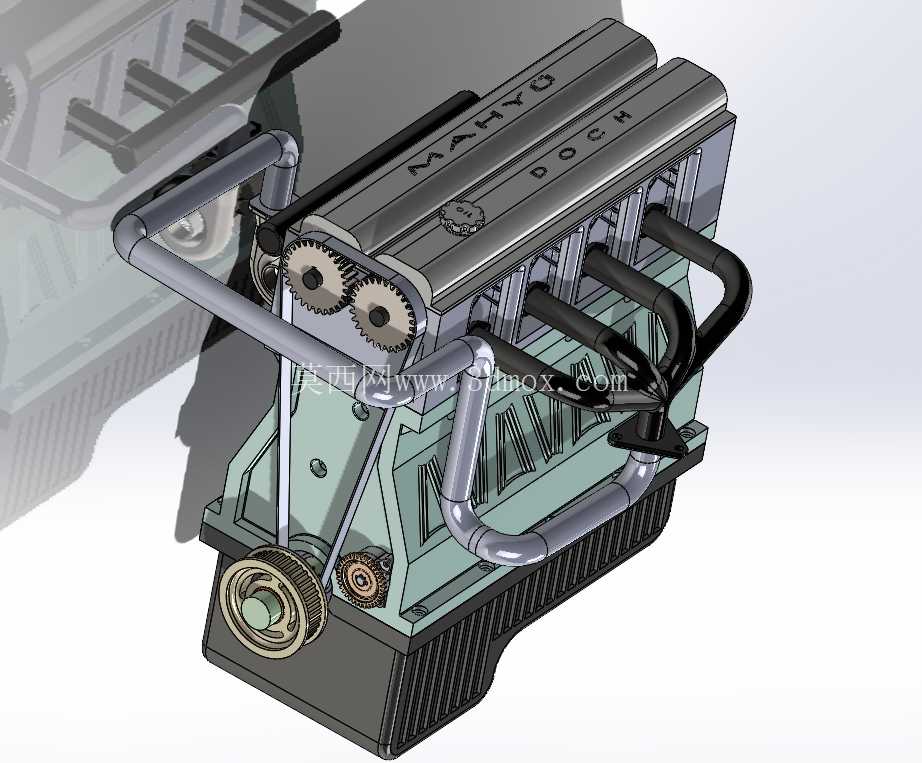

　　齿轮传动的配气驱动方式相比皮带传动，能承受更高的配气机构负载，适合高转速工况下的长期运行，同时减少了皮带张紧结构的维护需求，不过在建模过程中需要严格控制齿轮的侧隙参数，侧隙过大会导致配气相位偏差，侧隙过小则会在热机状态下出现齿轮卡滞、磨损加剧的问题。进排气歧管的布局采用同侧排布的设计，进气歧管的流道截面经过渐变处理，从进气入口到气缸盖进气道的截面平滑过渡，减少进气阻力，提升充气效率；排气歧管采用等长设计，避免各缸排气出现干涉，降低排气背压，这部分结构建模时需要预留足够的安装空间，保证歧管与周边的线束、冷却管路不发生干涉，同时要考虑歧管的热膨胀量，在连接法兰处预留对应的变形补偿间隙。在车用动力、小型工程机械动力配套领域，直列四缸内燃机是应用覆盖度极高的动力单元，这类动力装置的三维结构设计，需要同时兼顾燃烧效率、动平衡表现、安装适配性与维护便利性，不能只停留在外观曲面的搭建，每一处结构的尺寸设定都要匹配实际工况的受力与运动边界。从结构布局来看，这款直列四缸机型采用顶置双凸轮轴配气结构，凸轮轴布置在气缸盖上方，通过齿轮传动实现曲轴与凸轮轴的转速匹配，传动比精准设定为2:1，保证进排气门的开闭时机与活塞运动行程完全同步，避免气门与活塞发生运动干涉。

　　曲柄连杆机构是内燃机的核心运动部件，建模时需要严格匹配活塞行程、连杆长度、曲轴曲柄半径的参数关系，四缸机型的曲柄销按照180度相位角排布，保证一四缸、二三缸的运动相位对称，将一阶、二阶往复惯性力尽可能平衡，减少整机运行时的振动。活塞的裙部设计有对应的导向结构，活塞环槽的尺寸精度直接影响密封效果，建模时需要区分气环与油环的槽宽、槽深参数，匹配实际的活塞环装配需求。曲轴的支撑采用全支承结构，每个曲柄臂两侧都设置主轴颈支撑，提升曲轴的刚性，减少高转速下的曲轴挠曲变形，主轴承座的螺栓孔位置需要严格按照对角线排布的受力要求设定，保证轴承盖的压紧力均匀分布，避免轴瓦出现偏磨。气缸体采用龙门式结构设计，曲轴箱的结合面低于曲轴中心轴线，提升缸体整体刚性，适合承受较高的燃烧爆发压力，缸体外部设计有加强筋结构，在不增加过多整机重量的前提下，提升缸体的抗扭、抗弯强度，同时加强筋的走向也兼顾了铸造工艺的脱模需求，避免出现壁厚突变导致的铸造缺陷。油底壳采用深冲压结构，底部设置有放油螺塞的安装位，油底壳的深度设计需要保证车辆在倾斜工况下，机油泵集滤器始终能浸入机油液面以下，避免出现机油泵吸空导致的润滑失效，同时油底壳与缸体的结合面设计有密封胶圈的安装槽，保证密封可靠性。

　　气缸盖部分集成了进排气道、燃烧室、凸轮轴安装座、火花塞安装孔的结构，燃烧室采用屋脊型设计，配合顶置气门的布置，能够形成较好的挤气涡流，提升混合气的燃烧速度，火花塞的安装位置设定在燃烧室中心区域，缩短火焰传播距离，减少爆震倾向。冷却系统的水道在缸体与缸盖内形成连通的循环回路，水道的走向围绕气缸套、燃烧室、排气道这些热负荷较高的区域布置，保证各缸的冷却均匀，避免出现局部过热导致的部件变形。润滑系统的油道在缸体、缸盖内钻削成型，主油道的机油首先供给主轴承，再通过曲轴内的斜油道供给连杆轴承，之后通过缸体上的垂直油道向上供给凸轮轴轴承、液压挺柱等部件，建模时需要保证油道的连通性，避免出现盲孔或者油道截面突变导致的机油压力损失。整机的安装边界方面，发动机的悬置安装点设置在缸体两侧与变速箱连接端，三个悬置点的位置经过受力平衡计算，能够有效隔离发动机运行时的振动向车架传递，安装点的衬套安装位尺寸需要匹配常用的悬置衬套规格，保证不同配套场景下的适配性。与变速箱连接的飞轮壳端面采用标准的连接止口与螺栓孔分布，能够匹配同扭矩等级的手动、自动变速箱，提升整机的配套通用性。前端轮系的布置预留了发电机、水泵、空调压缩机的安装位，皮带轮的共面度需要严格控制，避免皮带运行时出现偏磨、脱落的问题，张紧轮的安装位置设计在皮带的松边，保证皮带的张紧力稳定。

　　在建模过程中，所有运动部件都需要做运动干涉检查，比如活塞运行到上止点时与气门的最小间隙、曲轴旋转时曲柄与缸体内部的间隙、连杆摆动时与缸体曲轴箱内壁的间隙，这些间隙值都需要预留足够的热膨胀余量，避免热机状态下出现运动卡滞。同时所有的连接螺栓孔、定位销孔的位置都需要符合机械设计的公差要求，定位销优先采用圆柱销，布置在结合面的对角位置，保证装配时的定位精度。这类直列四缸内燃机的三维模型，不仅可以用于动力总成的配套选型校核，也可以作为教学演示、结构原理分析的数字化载体，帮助设计人员快速理解内燃动力装置的结构逻辑，在进行整车布置、工程机械动力舱设计时，能够直接调用模型进行空间校核，减少前期设计的反复修改工作量。
