直列四缸内燃发动机曲柄连杆机构

　　这套直列四缸动力单元的核心结构，是目前民用燃油动力领域应用覆盖最广的构型之一，从紧凑级家用乘用车、轻型载货卡车到中小排量摩托车型，都能见到同结构原理的动力配置。和更大排量的V型六缸、八缸机型相比，直列四缸的轴向布局更紧凑，整机横向占用空间更小，对于前置前驱车型的机舱布局非常友好，不需要额外预留宽体的机舱空间，同时缸数更少的结构意味着运动部件总数量降低，日常运转的摩擦损耗更小，后期维护的拆检工作量也对应减少，对于民用代步场景来说，更低的油耗表现和更简单的维保流程，是这类结构能大规模普及的核心原因。

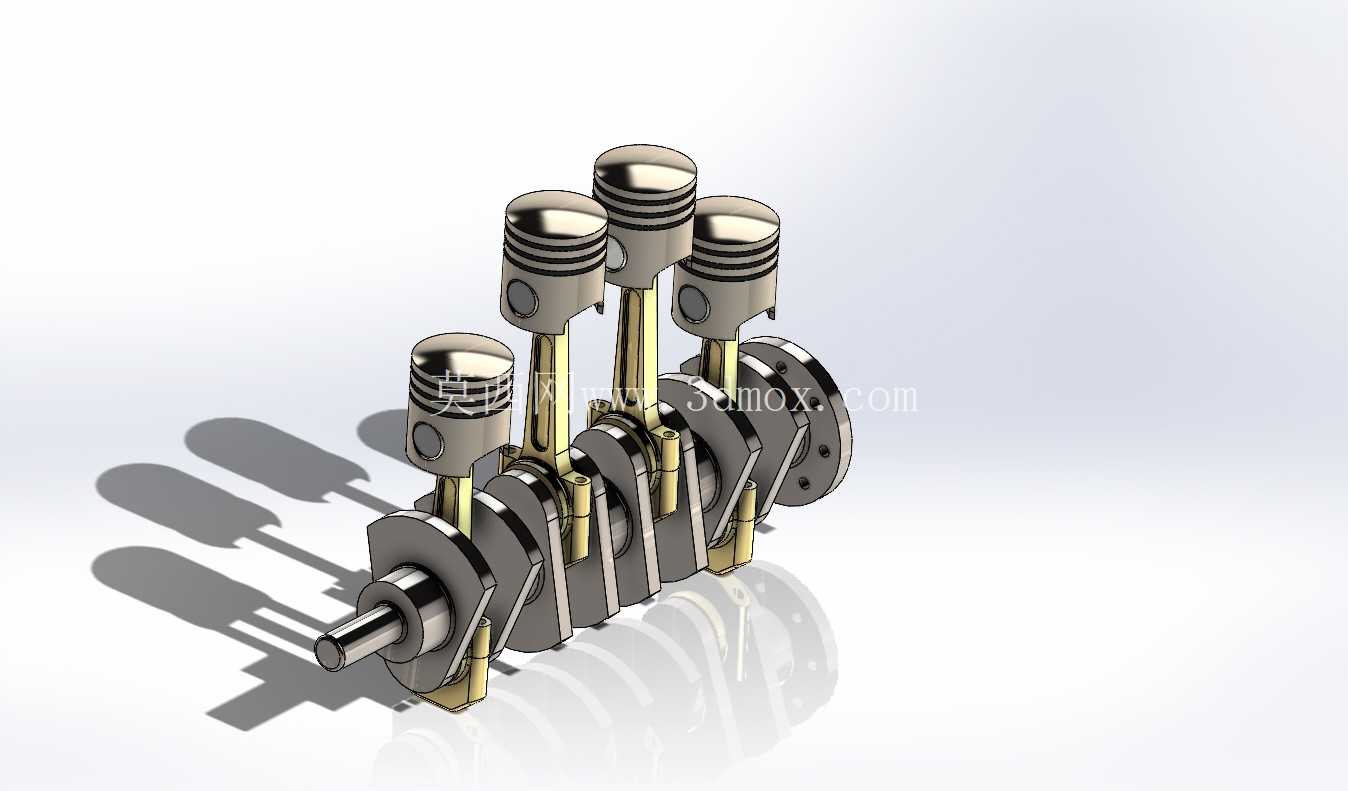

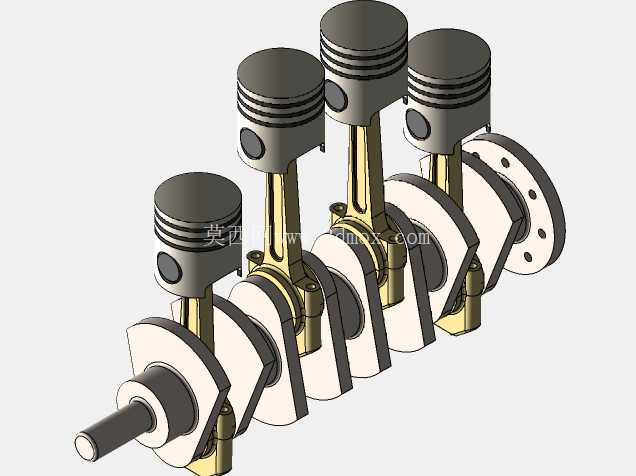

　　从结构设计逻辑来看，这套模型完整还原了曲柄连杆机构的所有核心运动部件：四个同规格活塞沿气缸中心轴线做往复直线运动，通过活塞销与连杆小头端连接，连杆大头端则抱合在曲轴的连杆轴颈上，将活塞的上下直线运动转化为曲轴的旋转扭矩输出。设计过程中首先要确定的是缸心距参数，也就是相邻两个气缸中心线的间距，这个尺寸直接决定了整机的长度边界，既要保证气缸壁之间有足够的厚度满足强度和散热要求，又要尽可能压缩尺寸避免整机过长影响整车布置；其次是曲轴的曲柄销相位设计，直列四缸机型普遍采用1-3-4-2的点火顺序，相邻做功缸的曲柄销相位差180度，这样可以保证曲轴运转时的一阶、二阶惯性力尽可能平衡，减少整机的振动传递，不需要额外加装体积过大的平衡轴机构就能满足日常运转的平顺性要求。

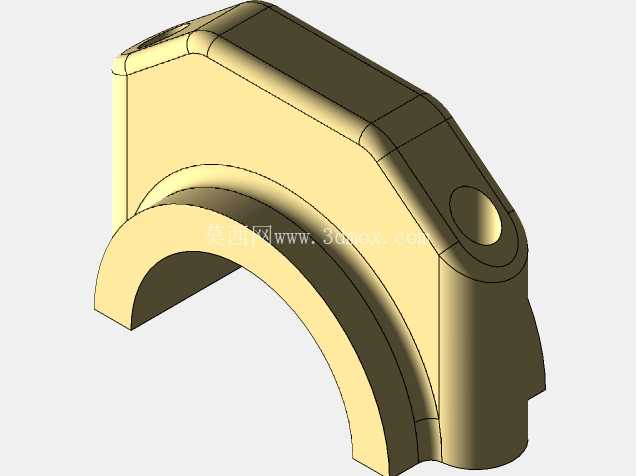

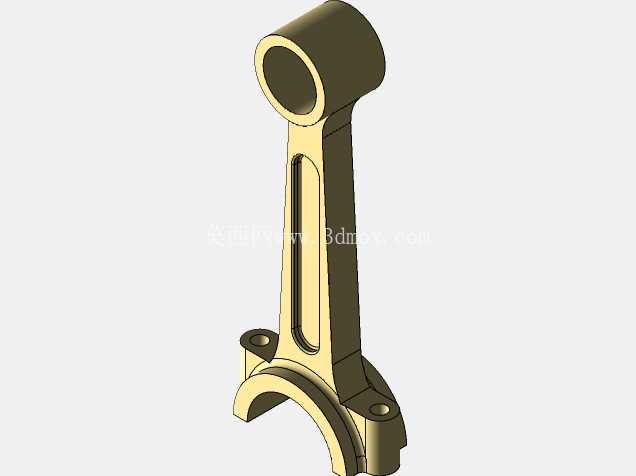

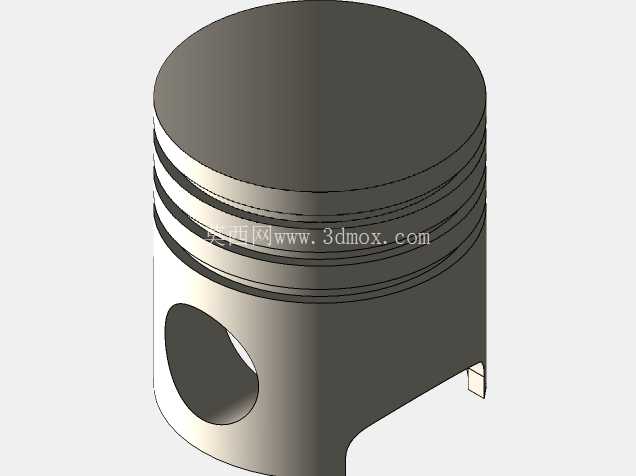

　　活塞部分的设计需要兼顾往复运动的轻量化和高温高压下的结构强度，活塞顶部的燃烧室凹坑造型直接影响油气混合效率和燃烧充分性，活塞环槽的位置和宽度需要匹配气环、油环的安装尺寸，保证气缸密封的同时能刮除缸壁多余的润滑油，避免机油窜入燃烧室造成异常消耗。连杆部分采用了变截面的工字梁结构，这种结构相比等截面的圆杆结构，能在保证足够抗拉、抗压强度的前提下尽可能降低连杆自身重量，减少往复运动的惯性力，连杆大头的剖分面采用斜切口设计，方便装配时从气缸孔中穿入安装，连杆螺栓的预紧力参数需要严格计算，避免高速运转时连杆大头出现松脱造成严重的机械故障。

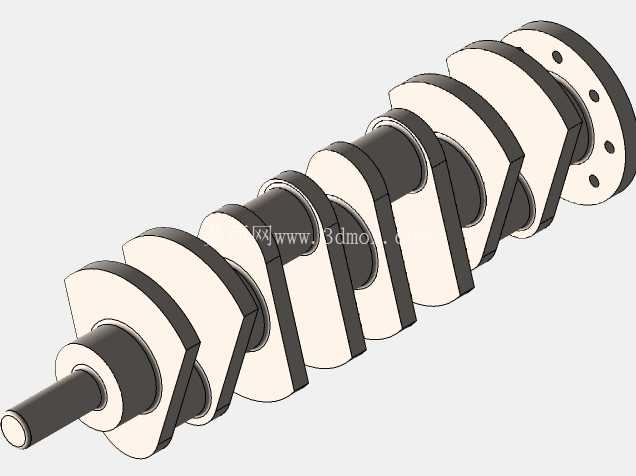

　　曲轴作为动力输出的核心旋转部件，主轴颈的直径和长度需要满足支撑刚度要求，避免高速运转时出现挠曲变形影响轴瓦润滑，曲柄臂的配重块造型需要经过动平衡校准，抵消活塞连杆组往复运动产生的惯性力矩，保证曲轴在额定转速区间内运转平稳。从安装边界来看，这类直列四缸机型的曲轴前端通常会连接正时轮系、水泵、发电机等附件驱动轮系，后端则连接飞轮和离合器总成，与变速箱输入轴对接完成动力传递，整机的安装悬置点通常布置在缸体两侧和变速箱连接端，通过橡胶悬置块过滤运转振动，避免振动直接传递到车架影响驾乘舒适性。

　　在实际工程应用中，这类四缸结构的动力单元排量通常覆盖1.0L到2.5L区间，自然吸气版本的动力输出足够满足日常代步、轻载货运的需求，加装涡轮增压系统后还能进一步提升扭矩输出，覆盖更高动力需求的车型场景。相比三缸机型，四缸的点火间隔更均匀，运转平顺性有天然优势，相比六缸及以上机型，结构更简单、成本更低、重量更轻，对于量产车型来说是兼顾成本、性能、可靠性的最优选择之一。建模过程中需要严格核对各运动部件的运动间隙，比如活塞与缸壁的配合间隙、连杆大头与曲轴轴颈的侧隙、曲轴轴向窜动间隙等，这些间隙参数直接影响装配后的运转顺畅度，间隙过小会导致热态下部件膨胀卡滞，间隙过大则会出现异常敲击噪音、机油压力不足等问题。
