螺旋式水力能量转换涡轮结构设计

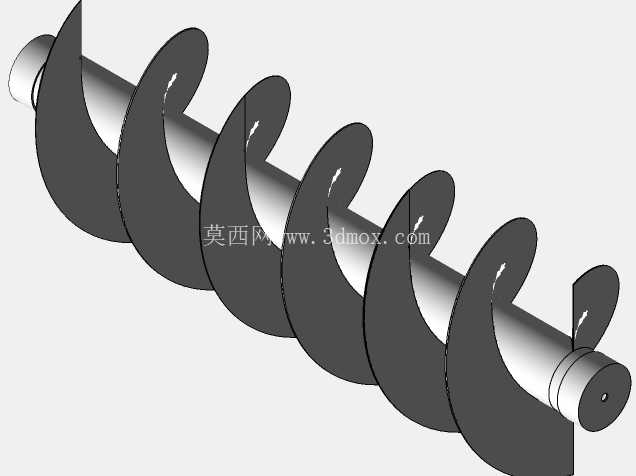

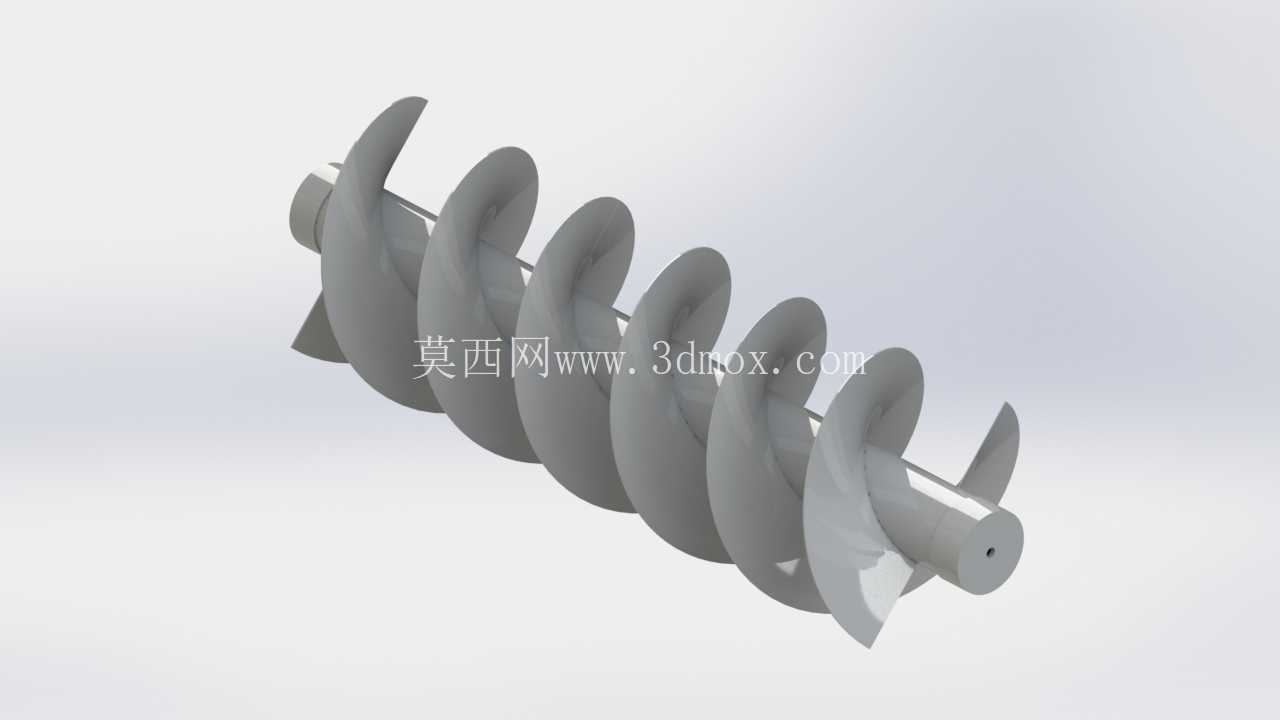

　　从结构设计逻辑来看，整个转子采用单螺旋等导程叶片布局，叶片根部与中心轴体采用一体化圆滑过渡，没有传统分体式叶片的焊接或螺栓连接结构，从根源上降低了长期受水流冲刷后的连接失效风险，叶片外缘做了等直径约束，安装时只需要匹配对应内径的圆筒形流道即可，不需要额外调整叶片与流道壁的间隙，大幅降低了现场安装的对位难度。中心轴两端采用等直径光轴伸出结构，轴端预留的中心定位孔可以直接匹配标准深沟球轴承的安装位，不需要额外加工定制轴肩结构，两端轴伸长度控制在适配常规轴承座安装的尺寸范围内，整个转子装入流道后，轴向定位只需要在两端轴承座处加装止推垫片即可，不需要设计复杂的轴向限位结构。在小型分布式水力能量回收场景中，这类螺旋涡轮结构常被用于低水头径流式水流的能量捕获，不同于传统冲击式或反击式水轮机的叶片构型，连续螺旋曲面的叶片设计可以让水流在轴向推进的过程中持续对叶片施加切向推力，避免了传统叶片在低流速下的进流冲击损失，尤其适配山区微型引水渠、工业尾水排放管道这类水头不高但流量稳定的应用场景，不需要配套复杂的导水机构，安装门槛远低于常规水轮机组。

　　叶片的螺旋升角经过反复迭代调整，兼顾了轴向过流能力与切向扭矩输出效率，当水流沿轴向进入流道接触螺旋叶片时，水流的轴向冲击力会沿着螺旋曲面分解为推动转子旋转的切向分力，以及沿轴向作用在轴承上的轴向分力，设计时特意将螺旋导程设置为1.2倍叶片外径，这个比例下切向分力占比可以维持在较高区间，同时不会因为导程过小导致流道堵塞，即使水流中携带少量细小泥沙或悬浮杂质，也能顺着螺旋曲面被推送至下游，不会出现叶片卡滞的问题。

　　在实际工程应用中，这类结构除了用于微型水力发电的动力端，还可以直接串联在供水、排水管道中，将管道内水流的剩余压能转换为旋转机械能，直接驱动管道上的小型监测仪表、阀门执行机构，不需要额外外接供电线路，非常适合偏远无供电区域的管道配套设施使用。从安装边界来看，整个转子的最大外径就是螺旋叶片的外缘直径，轴向总长度为6倍叶片外径，安装时只需要保证流道内壁与叶片外缘的单边间隙控制在1-2mm之间，既可以避免间隙过大导致的容积效率损失，也能防止因为流道加工圆度误差导致叶片与壁面刮擦，两端轴承座的安装同轴度公差控制在IT7级即可满足长期运行要求，不需要过高的加工精度就能保证运行稳定性。

　　叶片的壁厚从根部到外缘采用渐变设计，根部壁厚为外缘壁厚的1.8倍，匹配水流冲击下的应力分布规律，根部承受的弯曲应力最大，加厚设计可以避免长期交变载荷下出现根部疲劳断裂，外缘壁厚较薄可以降低转子整体转动惯量，让转子在水流流速出现波动时能够快速响应转速变化，不会因为转动惯量过大导致小流量下无法启动。整个转子的动平衡等级按照G6.3级设计，加工完成后只需要在两端轴颈处做简单的去重处理即可满足运行要求，不需要做高精度的动平衡校正，适配这类中低转速流体机械的运行需求，常规运行转速区间在100-500r/min，不会因为转速过高导致轴承过快磨损，日常维护只需要定期补充轴承润滑脂即可，运维成本远低于传统结构的水轮机。
