石油水利储罐用浮子式液位指示器

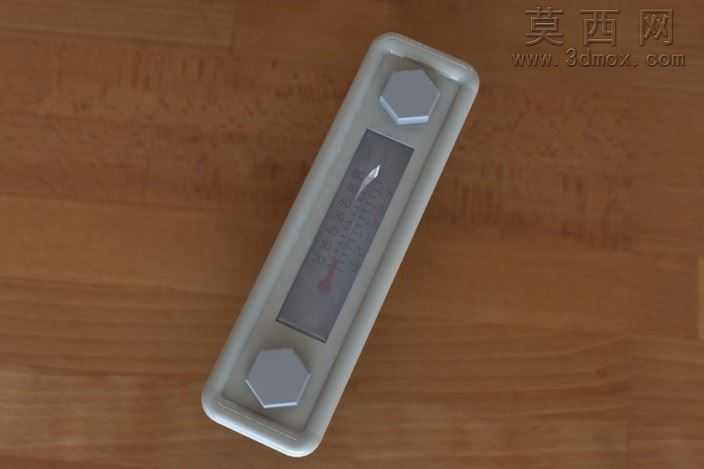

本模型为石油水利领域常用的液位观测部件，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循工业级液位计的实际尺寸比例，对外观壳体、观测视窗、安装固定结构、内部浮子指示组件进行了全细节还原。首先在建模阶段，以长方体壳体为基础特征，通过拉伸、切除命令完成主体外壳的轮廓构建，外壳两端预留内六角螺栓安装位，建模时精准还原了六角沉孔的倒角与深度参数，保证安装结构的装配合理性。中部观测视窗区域采用嵌入式结构设计，建模时单独拆分视窗透明件与壳体基座的配合公差，预留0.1mm的装配间隙，还原实际产品的密封装配逻辑。视窗内部的液位指示刻度与浮子指针采用独立特征建模，刻度线通过线性阵列命令均匀排布，指针采用薄壁拉伸结构还原轻量化设计，保证浮子随液位升降时的指示灵敏度。材质渲染阶段，外壳主体赋予哑光银灰色金属漆材质，模拟铝合金压铸的表面质感，添加细微的颗粒粗糙度还原工业产品的磨砂表层效果；两端内六角螺栓赋予镀锌亮面金属材质，与壳体形成材质层次区分；中部视窗赋予高透亚克力材质，添加轻微的折射与反射参数，模拟透明塑料的光学特性，视窗内部的刻度与指针采用深色哑光材质，保证观测时的视觉清晰度。结构设计上，整体采用长条形扁平化布局，适配储罐侧壁的狭窄安装空间，两端对称的螺栓固定结构保证安装后的受力均匀，避免长期使用后出现密封渗漏问题；视窗采用内嵌式防护设计，外壳边缘高出视窗表面1.5mm，可避免外部磕碰对视窗造成损坏，适配工业现场的复杂使用环境。内部浮子组件采用轻量化结构设计，建模时还原了浮子的中空腔体结构，保证浮力足以驱动指针平稳升降，指示精度可满足石油储罐、水利容器的日常液位巡检需求，整体模型结构完整，可直接用于工业产品展示、装配模拟以及相关设备的配套设计参考。
